為何eFPGA比標準FPGA更高效?主要有如下三大原因。
       原因1。如下圖，傳統FPGA構架中，周圍的紅色邊框放置可編程I/O、高速SerDes及各種接口控制器，這些會占有30%~40%面積。如果做成嵌入式FPGA，這些面積可以省掉。下圖公式展示的FPGA和片芯面積的比例。

圖：核心電路與邊緣電路的比例

那么為何Speedcore比標準FPGA更高效?

原因2。微軟在其有關Catapulit項目(注：某云加速與計算項目)的白皮書中介紹了一種云規模的加速架構。其中增加了一些術語，有shell(殼)和應用。shell是I/O及電路板相關的邏輯電路，應用是在核心邏輯上實現的核心應用。

在此研究中，這些shell一旦固定到應用中，這些可編程不能被可編程(即固定下來了)。另外，核心應用是會改變的。因此如果拿掉shell，會節省44%的面積。

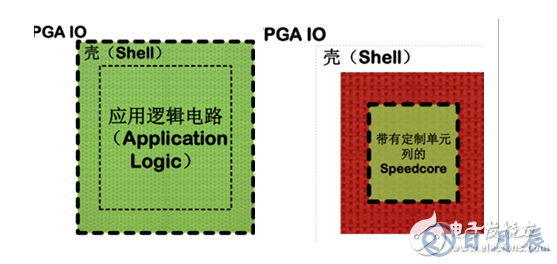

圖：如果去掉shell，會節省近一半的面積(注：左右兩圖的左上角均為“FPGA IO”)

原因3。在把shell剝?nèi)サ幕A(chǔ)上，又增加了自定義的custom block，這是由客戶自定義的，分布在speedcore架構之中，有了這種custom block，面積會縮小75%，同時有更低功耗和更高的性能。

基于以上三個原因，即裁剪了FPGA的可編程I/O，shell資源去掉，另外提高了custom block，因此片芯面積大大縮減(如下圖)。

圖：與獨立FPGA相比，把Speedcore的三個優勢

Achronix公司不久前推出的定制化的Speedcore custom blocks(定制模塊)，可以實現最小的片芯面積，提供ASIC級的性能，去構建獨立FPGA芯片無法提供的功能。

Achronix作為FPGA的后來者，今年也要跨入1億美元俱樂部。新產品Speedcore 推出一年已占營收1/4，未來三年將占半壁江山。在夾縫中生長，Achronix的商業模式就是不走尋常路。
