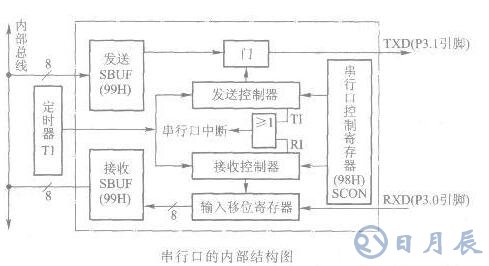

AT89S51單片機串行口的內部結構如下圖所示。它有兩個物理上獨立的接收、發送緩沖器SBUF（屬于特殊功能寄存器），可同時發送、接收數據。發送緩沖器只能寫入不能讀出，接收緩沖器只能讀出不能寫入，兩個緩沖器共用一個特殊功能寄存器字節地址（99H）。

串行口的控制寄存器共有兩個：特殊功能寄存器SCON和PCON。下面介紹這兩個特殊功能寄存器各位的功能。

1、串行口控制寄存器SCON

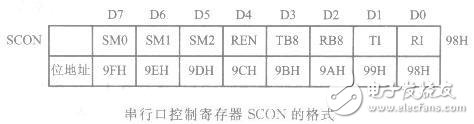

串行口控制寄存器SCON，字節地址988H，可位尋址，位地址為98H～9FH。SCON的格式如下圖所示。

下面介紹SCON中各位的功能。

（1） SM0、SMl：串行口4種工作方式選擇位。

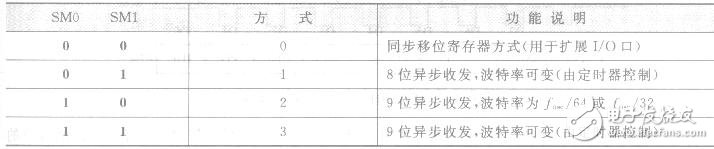

SM0、SM1兩位的編碼所對應的4種工作方式見下表。

表 串行口的4種工作方式

（2） SM2：多機通信控制位。

因?yàn)槎鄼C(jī)通信是在方式2和方式3下進行的，因此SM2位主要用于方式2或方式3中。當串行口以方式2或方式3接收時，如果SM2=1，則只有當接收到的第9位數據（RB8）為1時，才使RI置l，產生中斷請求，并將接收到的前8位數據送人SBUF;當接收到的第9位數據（RB8）為0時，則將接收到的前8位數據丟棄。而當SM2=0時，則不論第9位數據是l還是0，都將前8位數據送入SBUF中，并使RI置1，產生中斷請求。

在方式1時，如果SM2=1，則只有收到有效的停止位時才會激活RI。

在方式0時，SM2必須為0。

（3）REN：允許串行接收位。

由軟件置1或清0。

REN=1，允許串行口接收數據。

REN=O，禁止串行口接收數據。

（4）TB8：發送的第9位數據。

在方式2和方式3時，TB8是要發送的第9位數據，其值由軟件置l或清O。在雙機串行通信時，TB8一般作為奇偶校驗位使用;在多機串行通信中用來表示主機發送的是地址幀還是數據幀，TB8=1為地址幀，TB8=0為數據幀。

（5） RB8：接收的第9位數據。

工作在方式2和方式3時，RB8存放接收到的第9位數據。在方式1，如果SM2=0，RB8是接收到的停止位。在方式0，不使用RB8。

（6）TI：發送中斷標志位。

串行口工作在方式0時，串行發送的第8位數據結束時TI由硬件置1，在其他工作方式中，串行口發送停止位的開始時置TI為1。TI=1，表示一幀數據發送結束。TI位的狀態可供軟件查詢，也可申請中斷。CPU響應中斷后，在中斷服務程序中向SBUF寫入要發送的下一幀數據。TI必須由軟件清0。

（7） RI：接收中斷標志位。

串行口工作在方式0時，接收完第8位數據時，RI由硬件置1。在其他工作方式中，串行接收到停止位時，該位置l。RI=1，表示一幀數據接收完畢，并申請中斷，要求CPU從接收SBUF取走數據。該位的狀態也可供軟件查詢。RI必須由軟件清0。

SCON的所有位都可進行位操作清0或置1。

2、特殊功能寄存器PCON

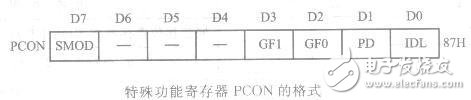

特殊功能寄存器PCON字節地址為87H，不能位尋址。PCON的格式如下圖所示。

下面介紹PCON中各個位的功能。其中，僅僅是最高位SMOD與串行口有關。

SMOD位：波特率選擇位。

例如，方式1的波特率計算公式為

當SMOD=1時，要比SMOD=O時的波特率加倍，所以也稱SMOD位為波特率倍增位。
