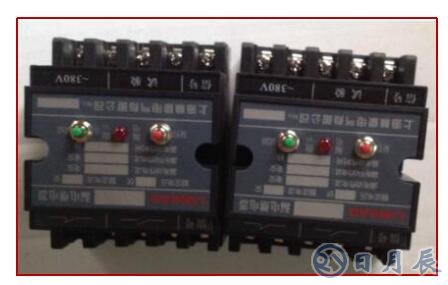

漏電繼電器的分類

　　1、普通電流動作型繼電器

　　普通電流動作型繼電器即數值型漏電繼電器，其工作原理比較簡單。當線路中觸（漏）電電流信號的三相合成矢量值超過了漏電繼電器的額定動作值時，繼電器發出信號切斷電源。

　　此漏電繼電器的缺點是不能區分突變和緩變的觸（漏）電信號，并且其檢測的是線路三相不平衡的線路存在較大的觸（漏）電保護死區（觸電不靈敏動作相）。此漏電繼電器結構簡單，較適用于線路絕緣水平較低，泄漏電流小（一般在30毫安以下）或三相泄漏電流值較均衡，合成總漏電流小的線路進行觸（漏）電保護。

　　2、脈沖電流動作型漏電繼電器

　　脈沖電流動作型漏電繼電器即差值型漏電繼電器。此產品是根據線路中接地電流的瞬間變化量大小來判別工作的，對非突變電流信號，如線路本身固有的一定值的泄漏電流，只要不超過產品設定的動作上限值，繼電器就不會動作。

　　此類漏電器繼電器比普通型漏電繼電器有更大的電網適應性，保護范圍較普通型大，可以用于泄漏電流不大（所保護線路總漏電流小于75毫安）的線路作為觸漏電總保護。因其不能完全克服觸電相別的影響，在漏電流較大的線路中，存在的觸漏電保護區死區較大的缺點。

　　3、鑒相鑒幅電流動作型漏電繼電器

　　此型產品利用三相電流相位差120°的特性，對觸（漏）電信號固定某一相角進行采樣跟蹤，通過鑒相鑒幅電路比較判定方法，對三相線路中任何一相的突加電流信號均能作出正確的反應，其動作與線路中漏電流相位無關。對于線路總的漏電流，繼電器也設置了上限值，超過上限值，亦動作跳閘。

　　此型漏電繼電器消除了普通電流及脈沖電流型漏電繼電器存在的不靈敏相的缺點，具有較理想的運行特性，特別適用于我國農村絕緣水平較差，泄漏電流大及用電負載情況復雜的線路，可作為人身觸電及線路、設備漏電的總保護。
