火災報警器電路工作原理

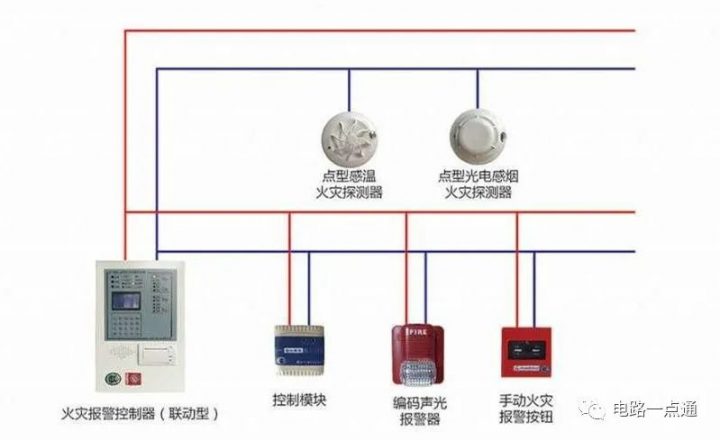

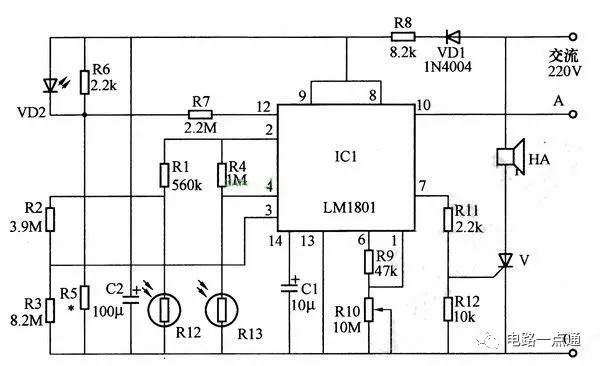

看下圖是一種火災報警器電路。電路由光敏電阻和發光二極管作傳感器，電路安裝時，發光二極管VD2應放在光敏電阻R12、R13之間，同時保證發光二極管與R12中間沒有氣流。電路的輸入級為電橋，由R1、R4和光敏電阻R12、R13組成。信號處理由煙霧專用集成電路組成。電路輸出一端接LM1801的3腳，另一端接4腳。只要電橋的平衡被破壞，晶閘管V就被觸發，引起主電源上的揚聲器發出報警聲。

氣體煙霧報警器電路圖

氣體煙霧報警器電路主要由直流電源、氣體傳感器及報警電路三部分構成。

當發氣敏傳感器接觸到可燃氣體時，其阻值降低，使555時基電路復位端4端的電位上升，當4端的電位達到集成塊1/3工作電壓時，555時基電路的3腳輸出信號，喇叭就發出報警信號。

氣體煙霧報警器電路原理圖
