以手機、筆記本電腦和平板電腦為代表的移動終端設備充斥著生活的方面面面，人們不論是出行、購物或者生活繳費都離不開它們。移動終端設備給生活帶來了便利，設備電池的容量不斷增加，快充電源功率不斷提升，但是對體積的要求越來越高。變壓器是快充電源中體積最大的元器件之一，降低變壓器體積變得尤為重要。? ??

01繞線變壓器VS.平面變壓器?

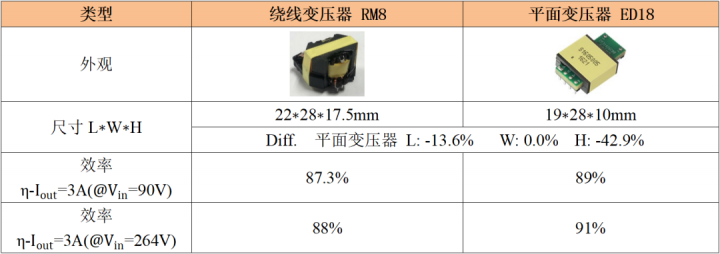

以15W的快充電源為例，對比平面變壓器與繞線變壓器的整體性能：

與傳統的繞線變壓器相比，平面變壓器擁有以下優點：

易實現薄型化，比傳統變壓器高度低25%以上，助力快充電源實現超薄的機身設計

PCB精確定位、一致性好、結構簡單，實現快充電源的高可靠性

平面變壓器的低漏感、低趨膚效應，更適應氮化鎵大幅度提升開關頻率對器件損耗的要求?

02平面變壓器設計實現小型化

2.1?電流密度??

在平面變壓器的設計中，電流密度的選取尤為重要，一般傳統變壓器中，用較低的電流密度來設計，經驗上使用3~6A/mm2，當設計平面變壓器PCB繞組時，使用的是與PCB板設計相同的方法，一般的平面變壓器繞組電流密度J選擇為10~20 A/mm2。

平面變壓器PCB繞組的通流能力更強，由以上公式可知，在設計時通過選取更大的電流密度，有效降低線圈空間，降低窗口系數。

2.2 工作頻率

隨著第三代半導體GaN在快充電源的應用，變壓器的工作頻率有了大幅度提升。高頻化能減小變壓器尺寸，變壓器功率傳輸Pth∝K*f*Ae*▲B，所以頻率從200 KHZ ->300 KHZ ->500KHZ，能減小變壓器體積，從而降低快充電源體積。扁平的連續銅質螺旋線蝕刻在印刷電路板上形成平面變壓器繞組，產品的趨膚損耗更低，在一定程度上能提升快充電源效率。 ?

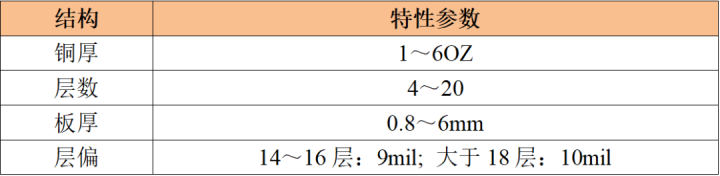

2.3 平面變壓器線圈板特點

平面變壓器無Bobbin，只由磁芯和PCB組成，大大降低了變壓器體積。目前，相比繞線變壓器來說，平面變壓器存在設計難度高，制造成本高等劣勢，但是隨著PCB板的技術演進以及價格逐年下降，相信在不遠未來，平面變壓器會得到更大規模應用。

03順絡電子平面變壓器介紹

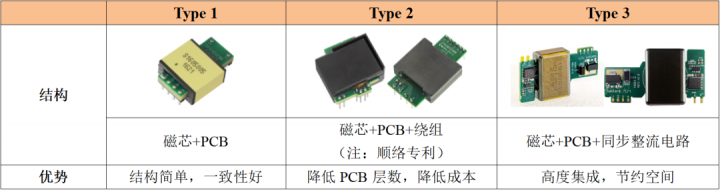

3.1 順絡平面變壓器家族

3.2 順絡平面變壓器優勢

繞組結構仿真、電磁仿真技術優化變壓器設計

開發Low loss、High Bs材料，降低磁損，提升電源效率

平臺歸一化、自動化生產，實現設備快速換型，批次高穩定性

根據客戶成本、電性參數、安規等要求，快速響應， 2天輸出定制化產品proposal，3周內提供平面變壓器工程樣品

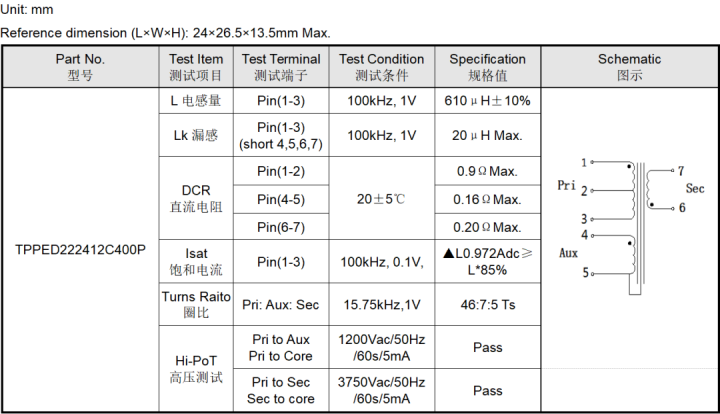

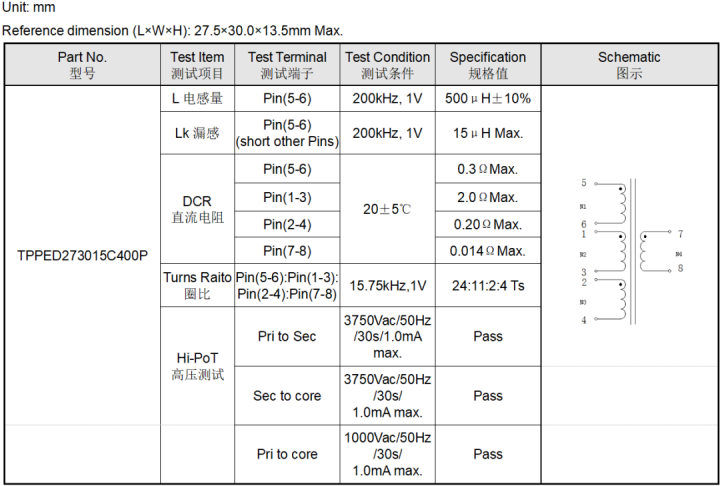

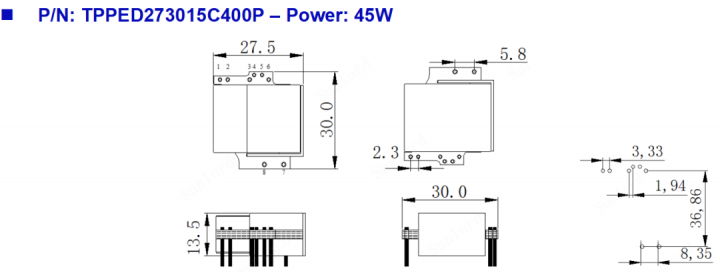

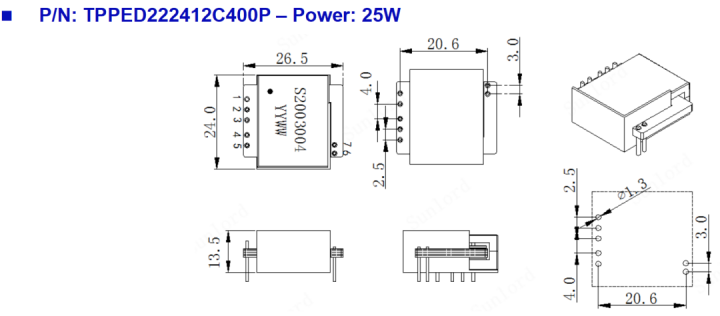

3.3 順絡平面變壓器規格特性
