無論是您的筆記本電腦、電視、智能手機還是任何其他電子設備，它們都在不同的電壓下工作。這些設備具有在非常低的電壓下工作的敏感組件，例如微處理器、IC 等，即使是最輕微的電壓變化也會損壞這些組件。這些敏感組件需要穩定且穩定的電壓才能以最佳方式運行。因此，為了提供穩壓輸出電源并保護電路免受電壓波動的影響，使用了穩壓器。

穩壓器是一種經濟高效的設備，可從較高或不穩定的輸入電壓源獲得穩定的輸出電壓。它采用可變輸入電壓并提供穩定、低噪聲的直流輸出電壓。電壓調節器有固定和可調變體。可使用?ADJ 引腳在其范圍內改變可調穩壓器的輸出電壓。

在本項目中，我們將使用?MIC29302 構建LDO?穩壓器或低壓差穩壓器電路。可以使用調節引腳上的高阻值或低阻值電阻來改變輸出電壓。

所需組件

MIC29302 穩壓器

電阻（1KΩ）

電位器?（10 K）

電容器（10 μf 和 0.1μf）

電源 （12V）

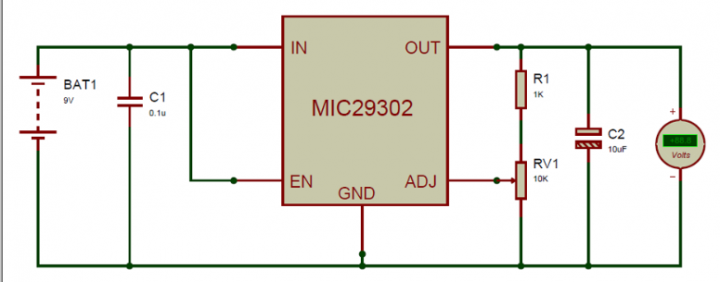

電路原理圖

這種低壓差穩壓器電路只需要很少的組件。在這個電路中，我們只使用了兩個電阻和兩個電容。電容C1連接到MIC29302穩壓IC的Vin引腳，用于直流輸入電壓的濾波。兩個外部電阻 R1 和 RV1 連接到 IC 的調整引腳和 Vout 引腳。電阻器?R1 和 RV1 決定穩壓器的輸出電壓 Vout。輸出端的 10uF 電容用于穩定和最小輸出噪聲。

MIC29302穩壓器IC

MIC29302是一款可調五腳穩壓IC，輸出電流高達3A，滿載壓降450mV。MIC29302穩壓器帶有TTL邏輯使能引腳，可在不使用時關閉穩壓器；這使其適用于電池供電設備和線性電壓電源。MIC29302 有一個調整引腳，通過該引腳可以使用兩個外部電阻器將輸出電壓設置在 1.24V 至 15V 之間。

MIC29302 受到全面保護，可防止反向輸入極性、過流故障、反向引線插入和過熱操作。其工作和儲存溫度范圍為 -40 至 125 °C，采用 TO-263 和 TO-252 封裝。

MIC29302的輸出電壓范圍為1.24V至15V DC，輸入電壓范圍為3v至16v。您可以使用通過穩壓器的 ADJ 引腳連接的兩個外部電阻器來根據您的要求調整輸出電壓。我們可以根據以下公式計算輸出電壓：

V輸出= 1.25 （R 1 /R 2 + 1）

例如，我們將 12V 作為輸入并希望 5V 作為輸出，因此如果 R1 為 1kΩ，則 R2 可以使用以下公式計算：

R1/R2 = {（Vout / 1.25） – 1}

1000/R2 = {（5 / 1.25） – 1}

R2 = 1000/3

R2 = 333.33

因此，對于 5v 輸出電壓，我們需要在 R2 處連接 333 Ω 電阻。

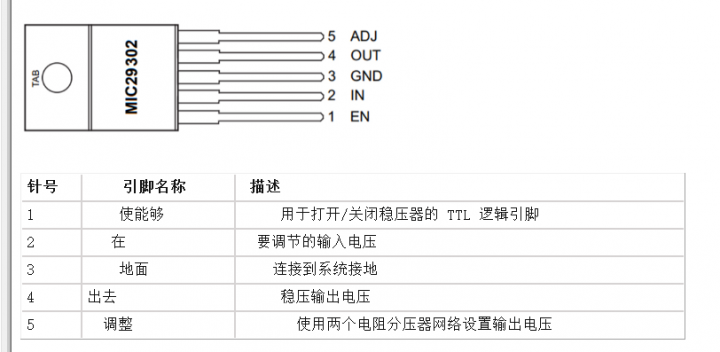

引腳配置

低壓差穩壓器的工作

穩壓器由三個主要部件組成，即通過元件、誤差放大器和參考電壓源。通常，通過元件是 N 溝道或 P 溝道 FET，但在 MIC29302 穩壓器中，它是PNP?晶體管。輸入電壓施加到連接到誤差放大器的 PNP?晶體管上。該晶體管在線性區/有源區工作，以將輸入電壓降低到所需的輸出電壓。誤差放大器檢測產生的輸出電壓并將其與參考電壓進行比較。誤差放大器將晶體管更改為適當?shù)墓ぷ鼽c(diǎn)，以確保輸出處于正確的電壓。當輸入電壓發生變化時，誤差放大器會調制晶體管以保持恒定的輸出電壓。

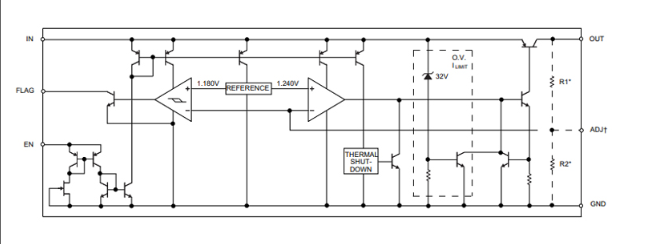

MIC29302穩壓器IC框圖如下。

這就是 LDO 穩壓器或低壓差穩壓器電路的工作原理。
