2021年12月14日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K144、NJJ29C2、NCF29A1和NCK2912芯片的汽車無鑰匙進入及啟動系統解決方案。

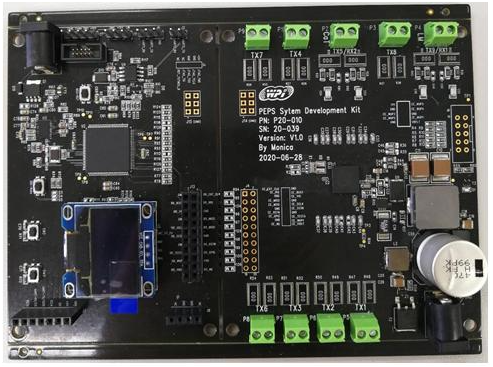

圖示1-大聯大世平基于NXP產品的PEPS無鑰匙進入及啟動系統方案的展示板圖

在各種技術的迭代下，汽車應用正在以超乎想象的速度進行創新。其中汽車無鑰匙進入及啟動系統簡稱PEPS（Passive Entry Passive Start）系統的研發在給車主們帶來了方便與舒適的同時，進一步提高了汽車的安全。該系統由控制器、射頻（RF）發射器和接收器等組成。當鑰匙在有效范圍內，車主拉動車門或按下一鍵啟動開關，相應的模塊會發送終端信號來喚醒主控制器，開始整個通信過程。并在過程中無需使用鑰匙，即可打開車門或者啟動發動機。

由大聯大世平基于NXP的S32K144主控MCU、NJJ29C2低頻驅動器、NCF29A1芯片以及NCK2912超高頻接收器的汽車無鑰匙進入及啟動系統方案，可為客戶提供卓越的用車體驗。

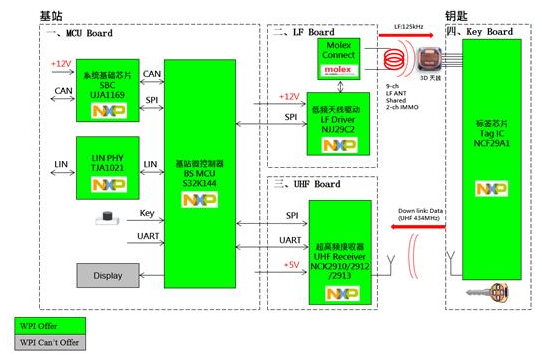

圖示2-大聯大世平基于NXP產品的PEPS無鑰匙進入及啟動系統方案的方塊圖

本方案的主控芯片S32K144是NXP基于ARM?Cortex-M4F內核推出的汽車級通用MCU。該產品具有DSP指令集和單精度浮點數處理單元（FPU），最高頻率可運行到112MHz，具有極高的計算功能，能夠提供相當于150MHz的PowerPC e200z4內核的計算能力。此外，S32K144可以提供豐富的外設接口和功能擴展性。

在低頻驅動方面，該方案采用的NJJ29C2是一種適用于無鑰匙進入/啟動（PKE/PKG）的基站芯片，其內置5-9個LF驅動，具有極高的啟動能力。并支持與電池電壓相關的喚醒輸入（WUP）功能。這些功能用于連接門把手接口到LF基站，以確保門把手和LF傳輸之間的短延時。

另外，本方案在智能鑰匙端中嵌入了NCF29A1芯片，該芯片采用HVQVN32封裝將無鑰匙系統（PKE）、遙控射頻發射器以及防盜鎖止系統組合在一起，可在智能手機、智能手表中實現全新的鑰匙造型和外形尺寸，以便支持通過移動設備完善汽車門禁系統。并且在汽車端，方案采用了NCK2912高頻接收器，可確保通信的實時性。

圖示3-大聯大世平基于NXP產品的PEPS無鑰匙進入及啟動系統方案的場景應用圖

借助這些高性能器件的使用，本方案可以實現車鑰匙ID存儲、無鑰匙進入（PKE）、無鑰匙啟動（PKG）、汽車防盜（IMMO）、以及遠程遙控（RKE）等功能。

核心技術優勢：

• 集成雙IMMO功能，最多支持9路LF天線；
• 可發射加密高頻信號，最大LF驅動電流為2.5A；
• NCF29A1具有優越的LF（低頻）靈敏度，低功耗可達uA級別；
• 可通過RSSI定位鑰匙，符合HT-3加密協議；
• 支持RF跳頻通訊。

方案規格：

• 實現基站完整的IMMO/PKE/PKG/RKE功能，并在Display上顯示狀態；
• 實現RSSI數值的顯示；
• 天線診斷和阻抗測試，并顯示結果，支持SWD接口；
• 鑰匙與基站PKE通訊距離能做到3-4m；
• 鑰匙與基站RKE通訊距離能做到20m以上。
