三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。下面我們來看看檢測方法。

三級管如何判斷

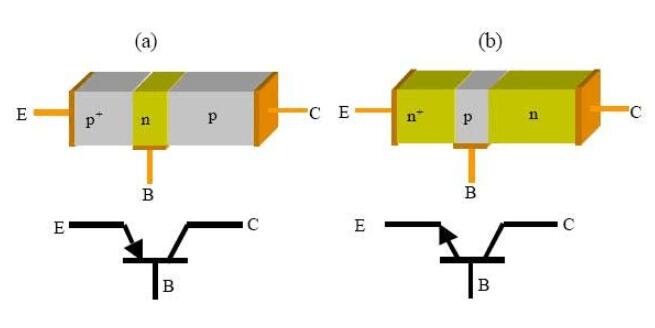

　　中間的N區（或P區）叫基區，兩邊的區域叫發射區和集電區，這三部分各有一條電極引線，分別叫基極B、發射極E和集電極C，是能起放大、振蕩或開關等作用的半導體電子器件。

　　發射極特別被標出，箭號所指的極為n型半導體，管型的判別?一般，管型是NPN還是PNP應從管殼上標注的型號來辨別。依照部分標準，三極管型號的第二位（字母），A、C表示PNP管，B、D表示NPN管（A、B表示鍺管（Ge），C、D表示硅管（Si））。

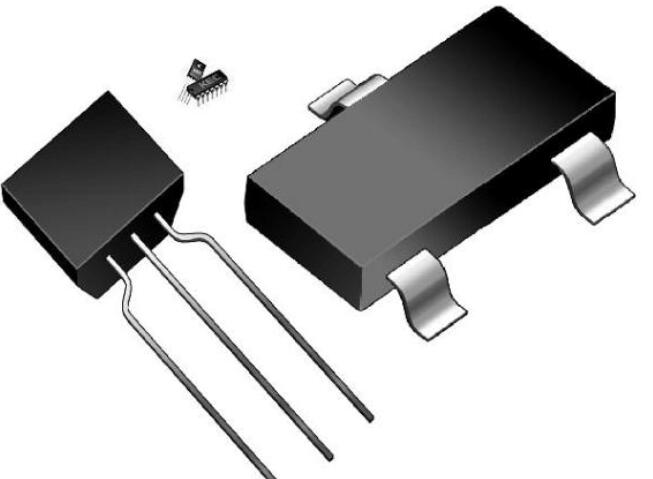

　　例如：底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e?b?c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e?b?c。?

萬用表檢測三極管方法如下：

以NPN型三極管為例

方法一：使用指針萬用表

1、將指針萬用表調到歐姆檔X2K處。

2、把黑表筆接到基極上，把紅表筆依次接另外兩個極。

3、把紅表筆放在基極，黑表筆分別檢測剩下的兩極。

4、如果步驟二測量結果為兩次阻值都很小，步驟三兩次測量結果都是較大，則說明三極管正常。

方法二：使用數字萬用表

1、選擇萬用表的二極管檔對PN接進行測量。

2、把紅表筆放在基極，黑表筆分別放在另外兩極。

3、若在顯示屏上顯示壓降一般在0.3到0.7之間，則三極管正常。

pnp三極管 測量

用萬用表1k檔位 紅表筆不動 黑表筆測另外兩個電極 總有一次是對另外兩個是導通的 紅表筆的這個是基極 黑表筆接假設的集電極 紅表筆接假設的發射極 用指頭接假設的集電極和基極 看表的讀數 然后假設另一個為集電極 重復上述過程 兩次測量指針偏轉大的那一次是假設正確的。
