一、PLC的類型：

1、小型PLC

一體式結構、I/O點數：256點 (384點）、

多用于單機控制

如：FX1S、FX1N、FX2N、FX3U、FX3G整體化PLC,注：F1、F2、 FX1、FX2 、FX0N、FX0S均已停產。

2、中型系列PLC

模塊化結構、 I/O點數：<2048點

用于較大規模控制

特點：L系列PLC體積小，功能強大； 如L02CPU，L26CPU等。

3、大型系列PLC

模塊式結構、 I/O點數：4096點、運算速度快、網絡功能強

滿足大型控制系統要求

如: QnA系列PLC :Q3ACPU、Q4ACPU；Q系列PLC :Q00J 、Q00 Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD (E) HQ13UD (E) HQ26UD (E) H

二、PLC的運行原理：

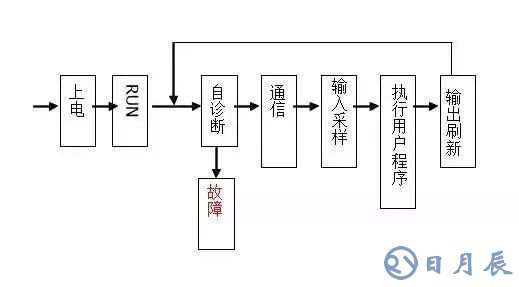

PLC采用存儲程序循環掃描的工作方式，一次掃描稱為一個周期。1個掃描周期的組成如下：

三、GX Developer軟件的使用說明

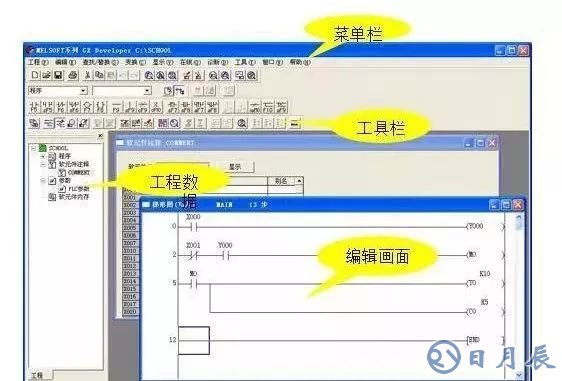

1、GX Developer的畫面構成和基本操作

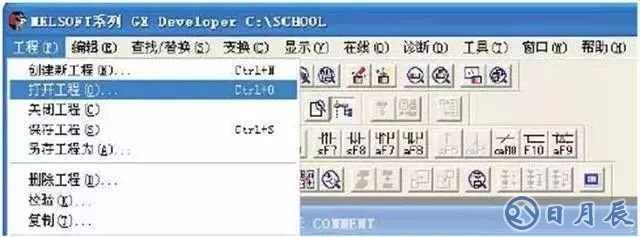

1）菜單欄

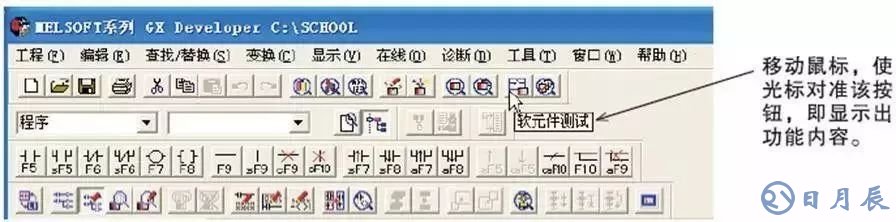

2）工具欄

工具欄的內容是可以移動和裝卸的，所以，顯示項目和配置因不同環境而異。將使用頻度較高的快捷配置為快捷按鈕，對比在菜單欄中進行選擇，可以直接執行相應功能。

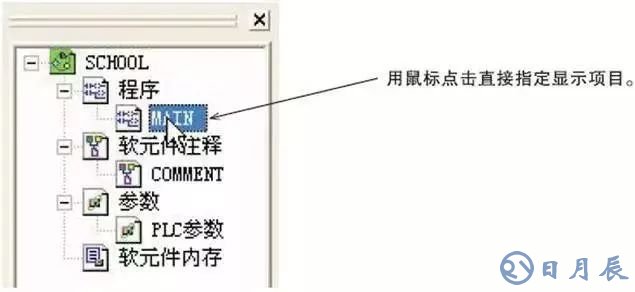

3）工程數據一覽表

梯形圖編程窗口和參數設置畫面等的“樹形”顯示。

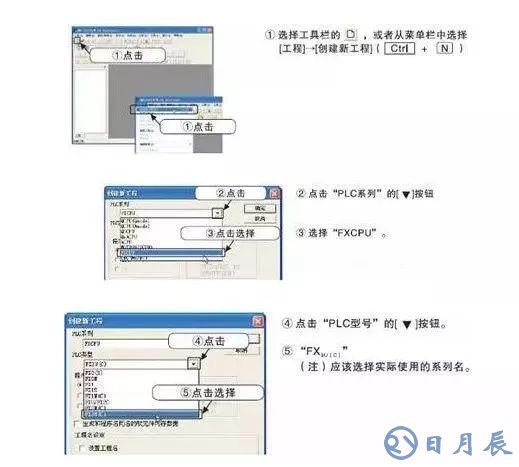

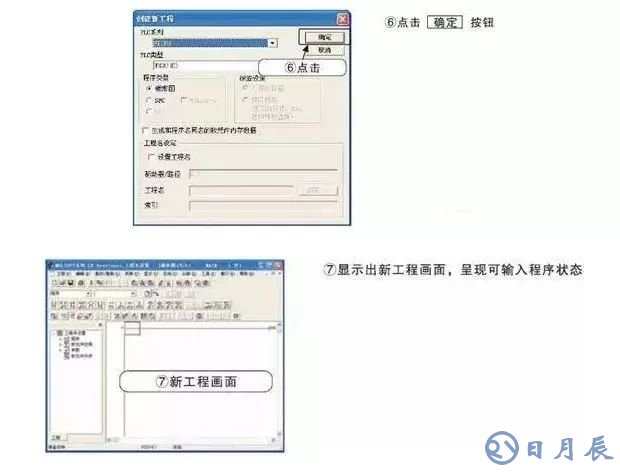

4）新工程的創建：

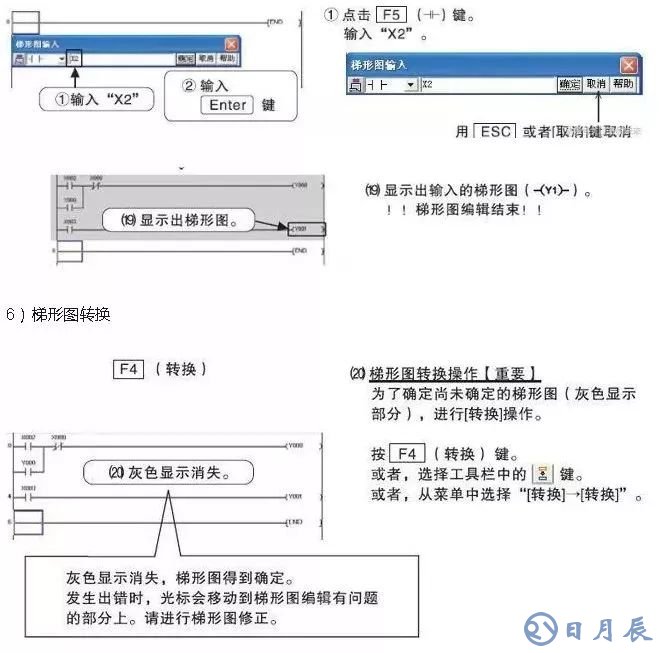

5）梯形圖編輯

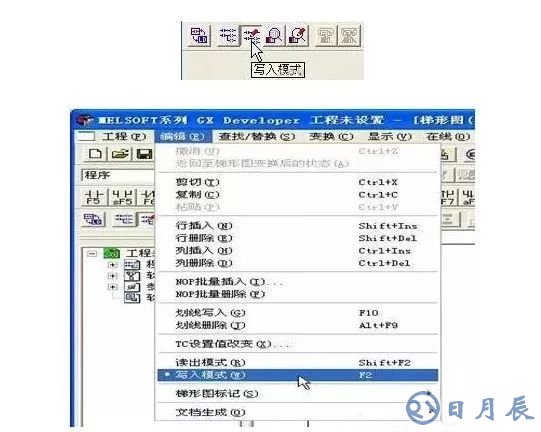

使用功能鍵或工具按鈕編輯梯形圖，功能鍵和梯形圖符號關系顯示在工具欄的按鈕上，編輯梯形圖時，必須先設置在“寫入模式” 。

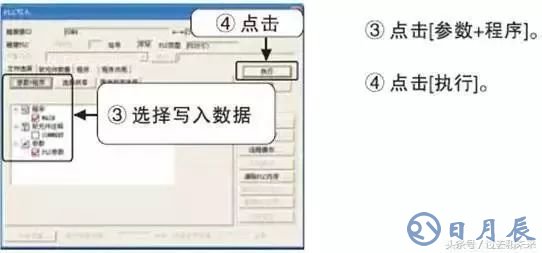

7）將程序?qū)懭隤LC：

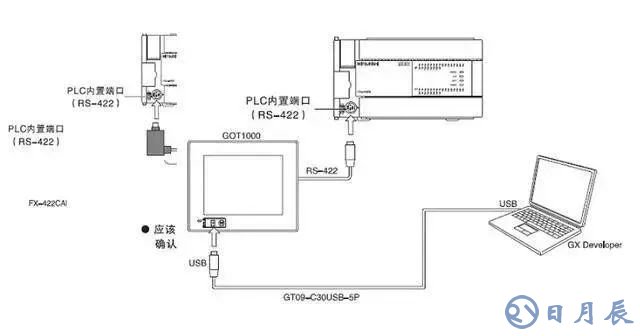

⑴ 電腦與PLC連接

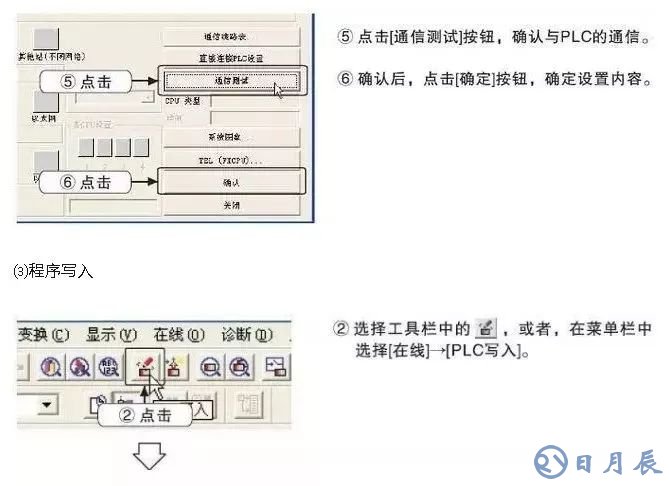

⑵GX Developer的傳輸設置

2、添加注釋和聲明

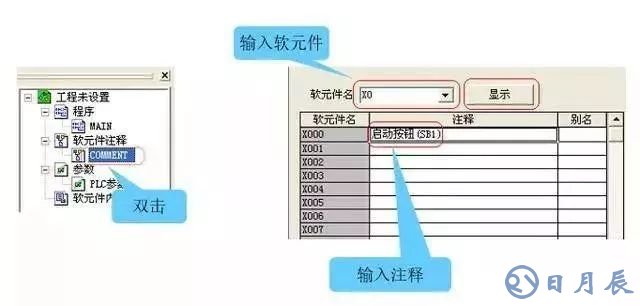

創建軟元件注釋：通過列表進行輸入操作

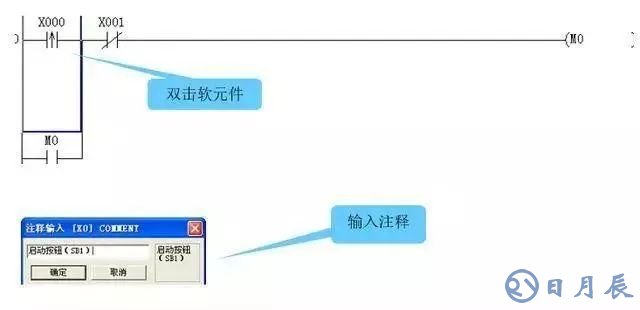

創建軟元件注釋：通過梯形圖進行輸入操作

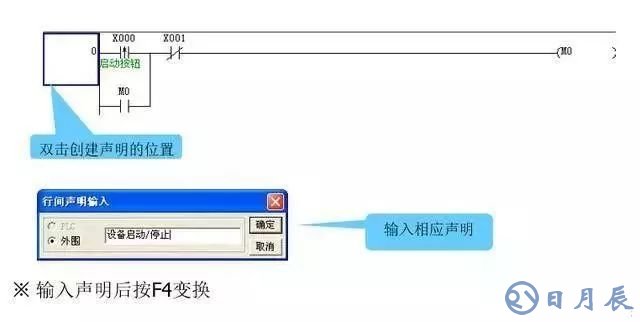

創建聲明： 在菜單中選擇[編輯]—[文檔生成]—[聲明編輯] ，或點擊聲明按鈕

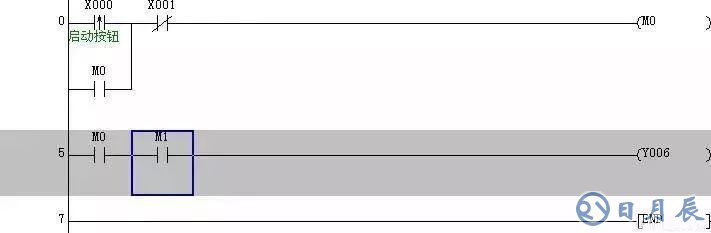

3、在線修改程序 (RUN中寫入)

該功能在PLC處于RUN狀態時，只將更改過的梯形塊寫入PLC。由于該功能不對整個程序進行傳送，可在短時間內完成程序的寫入，很適合現場調試的場合 。

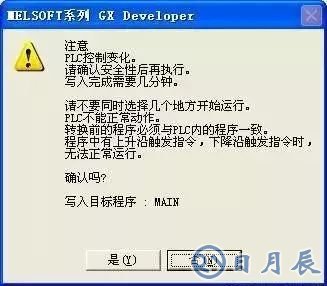

選擇變換菜單下的變換（運行中寫入）或者Shift 鍵+ F4 鍵，出現以下對話框，點擊[是]（Y）按鈕 。

運行中寫入正常完成時，將顯示以下對話框，點擊[確定]按鈕關閉畫面 。
