? ? ?TO247是比較常用的小外形封裝，表面貼封裝型之一，247是封裝標準的序號。常見的TO-247AC和TO-247AD應該都是vishay的名稱。TO-247封裝尺寸介于模塊與單管之間，能封裝大部分的電子元器件，TO247一般為非絕緣封裝,TO-247的管子一般用在大功率的POWER中,用作開關管的話,它的耐壓和電流會比較大一點。TO247封裝在二極管、三極管、MOSFET、IGBT、可控硅、電源模塊、整流橋、功率電阻等領域工藝與技術已經趨于完善。

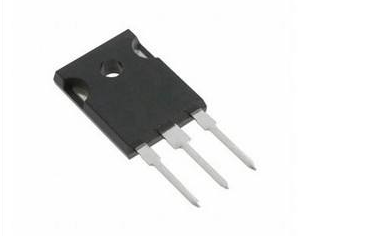

TO-247內部構造圖
?

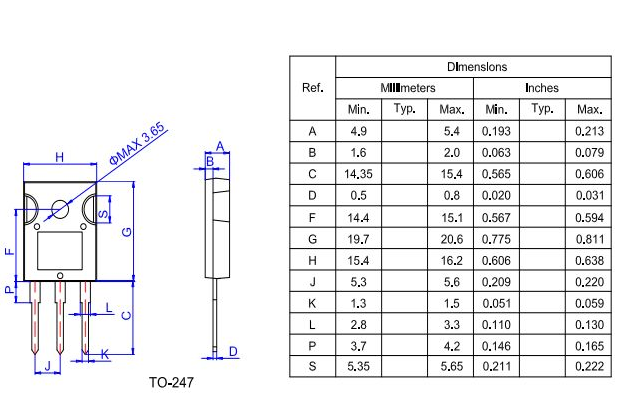

? ?TO-247-3L封裝結構與尺寸表

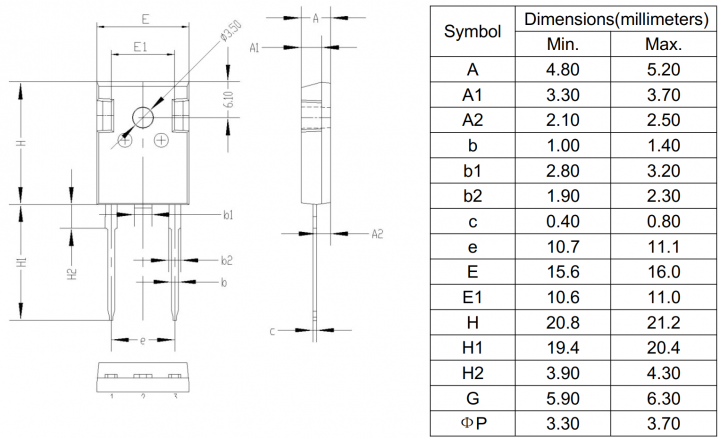

? TO-247-2L封裝結構與尺寸表
新型TO-247-4L封裝

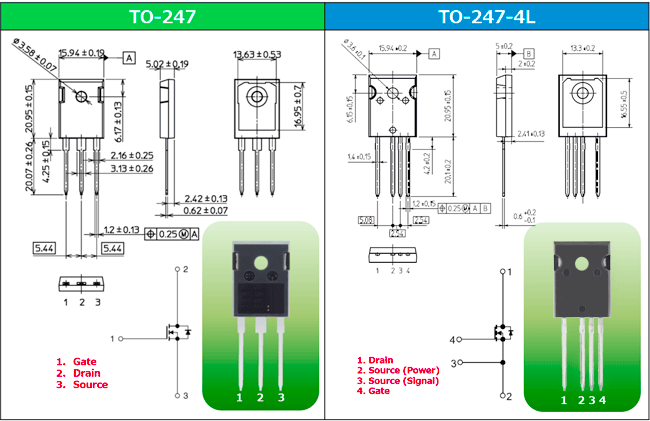

TO-247 vs TO-247-4L（封裝外部尺寸比較）
TO247安裝注意事項：
? TO247安裝，用中間那個孔加上螺絲固定在散熱板上。
? 如需絕緣，元件和散熱板之間要加云母片或其它絕緣導熱片。要先將管子、散熱片的螺絲孔對準，再打螺絲，根據使用散熱片材質，注意扭力。
? 如果是體積不大的陶瓷散熱片用在TO-247管子上面的，最好不要涂導熱硅脂，因?qū)峁柚膶?dǎo)熱率并不是很高，也才2.0-5.5 w/m.k左右，況且加多一層介質會增加熱阻；小片的陶瓷片都是很平整的，除非你的散熱片不平，或者是你的管子本身不平整；如是這二種情況，則需要加導熱硅脂，加導熱硅脂要盡量少，薄薄一層即可。
