電飯煲中的電源電路

圖8-12為電飯煲中的電源電路。

圖8-12 電飯煲中的電源電路

提示

1 交流220V電壓送入電路后，通過FU(熱熔斷器)送到電源電路中。熱熔斷器主要起保護電路的作用，當電飯煲中的電流過大或溫度過高時，熱熔斷器熔斷，切斷電飯煲的供電。

2交流220V電壓經降壓變壓器降壓后，輸出交流低壓。

3交流低壓經橋式整流電路和濾波電容整流濾波后變?yōu)橹绷鞯蛪海腿肴朔€(wěn)壓器。

4 三端穩壓器對整流電路輸出的直流電壓進行穩壓后，輸出+5V的穩定直流電壓，為微電腦控制電路提供工作電壓。

微波爐中的電源電路

圖8-13為微波爐中的電源電路。

圖8-13 微波爐中的電源電路

提示

1交流220V電壓經接口XP1送入降壓變壓器T的一次側繞組。

2降壓變壓器二次側繞組S1輸出的交流電壓經二極管D6整流濾波后輸出負電壓。

3 降壓變壓器二次側繞組S2、S3輸出的交流電壓經整流二極管D1、D2和濾波電容C8后，輸出+18V直流電壓。

洗衣機中的電源電路

圖8-14為洗衣機中的電源電路。

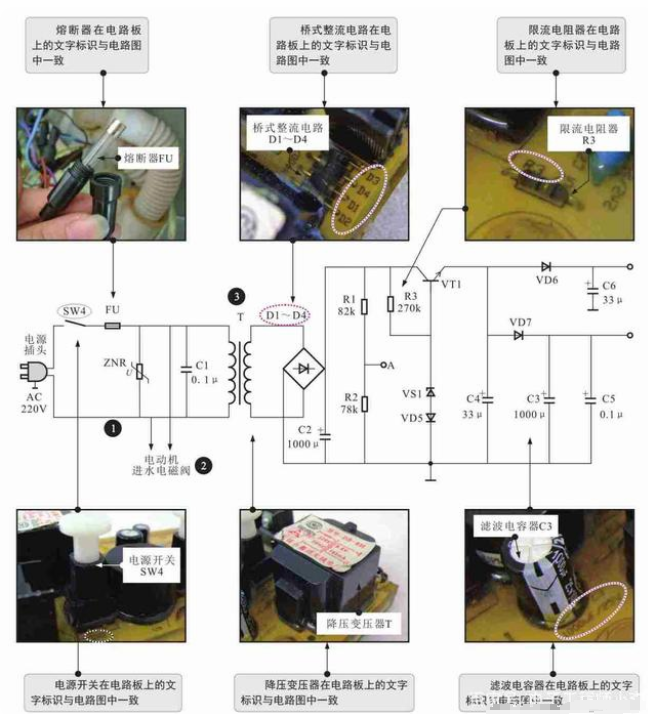

圖8-14 洗衣機中的電源電路

提示

1交流220V電壓經電源插頭送入電源電路中，經熔斷器FU、電源開關SW4、過壓保護器ZNR后分為兩路。

2一路為電動機、進水電磁閥等供電。

3 另一路經過降壓變壓器降壓后，送入橋式整流電路D1～D4進行整流，輸出的直流電壓經濾波電容C2濾波、VT1穩壓后，輸出穩定的直流電壓，為微處理器和其他需要直流供電的部件供電。
