電源適配器IC芯片的正確選擇對于適配器來說有著至關重要的作用，關系到電源適配器的穩定性以及使用壽命，正確的選擇電源適配器IC芯片不但可以延長產品的使用壽命，也可以減少產品的故障率，選擇電源IC時，我們不僅要滿足電路性能的要求，還需要考量產品的體積、重量、使用壽命以及成本問題。

下面，小編給大家?guī)淼氖撬碱＿_18W適配器解決方案，它究竟有什么過人之處呢？一起來看看吧~

思睿達18W適配器解決方案采用的IC：

CR6267SJ：高精度CC/CV原邊檢測PWM開關

CR6267SJ是一款高性能原邊檢測控制的PWM 開關，待機功耗小于75mW。CR6267SJ內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度， 內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90Vac~264Vac）內輸出恒定的功率。

CR6267SJ集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。

主要特點

●待機低于75mW

●原邊檢測拓撲結構，無需光耦和TL431

●全電壓范圍內高精度恒壓和恒流輸出

●可編程CC/CV模式控制

●采用多模式控制的效率均衡技術

●內置輸出線電壓補償功能

●內置初級電感量偏差補償功能

●內置全電壓功率自適應補償功能

●內置過溫度保護功能

●內置CS開路保護功能

●內置輸出短路保護功能

●內置前沿消隱

●VDD端過壓保護和鉗位保護

●逐周期過流保護

●4個引腳散熱

●SOP-8L綠色封裝

基本應用

●小功率電源適配器

●蜂窩電話充電器

●數碼相機充電器

●電腦和服務器輔助電源

●替代線性調整器和RCC

引腳分布

引腳描述

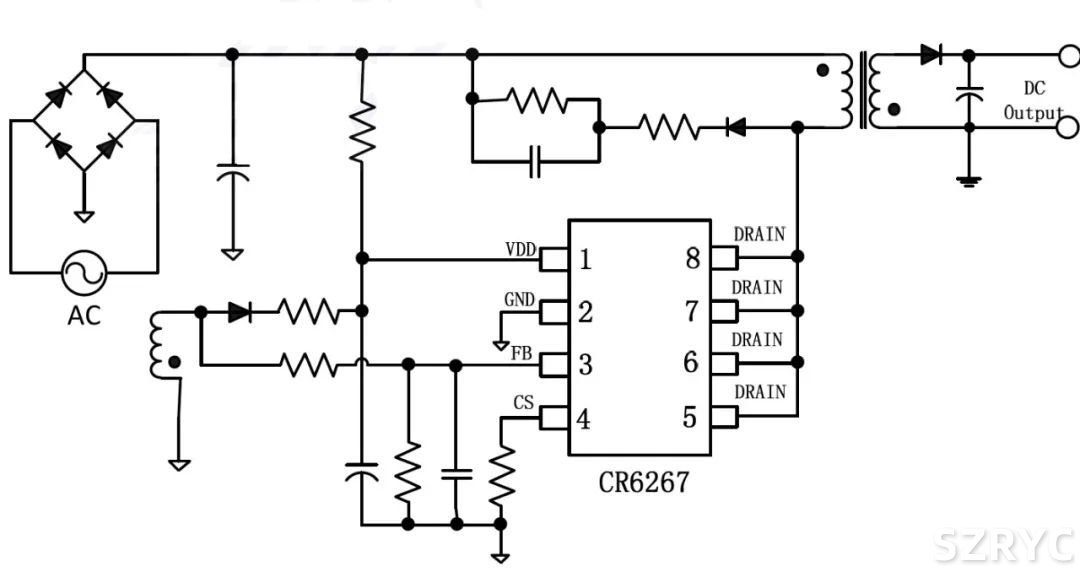

典型應用

CR5269SSJ：高性能電流模式、副邊檢測PWM開關

CR5269SSJ是一款高性能的電流控制型PWM開關，全電壓范圍內待機功耗小于75mW，滿足能效六標準。為了減少待機功耗和提升效率，CR5269SSJ集成了多種工作模式。隨著負載的變化，CR5269SSJ可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的PWM（脈沖寬度調制）模式。當負載變輕時，系統進入PFM（脈沖頻率調制）模式。在PFM模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR5269SSJ中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低于某一設定值時，系統進入PSM（跳頻調制）模式。在PSM模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升系統的EMI特性。

芯片還集成了最大輸出功率動態補償模塊，從而保證系統在全電壓交流輸入范圍（90V~264V）內最大輸出功率點恒定。

CR5269SSJ集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），過載保護（OLP），SENSE引腳懸空保護，GATE端箝位，前沿消隱等。

主要特點

●全電壓范圍待機低于75mW

●滿足能效六級標準

●PSM模式降低待機功耗

●內置軟啟動

●良好的EMI特性

●零噪聲工作

●典型65kHz開關頻率

●電流模式控制

●內置斜坡補償

●內置前沿消隱

●啟動電流和工作電流低

●VDD端過壓保護

●過載保護

●逐周期過流保護

●過溫保護

●輸出整流二極管短路保護

●四引腳散熱

●SOP-8L綠色封裝

基本應用

●電源適配器

●開放式電源

●數碼相機和攝像機電源

●電腦和服務器輔助電源

●機頂盒電源

●掌上電腦電源

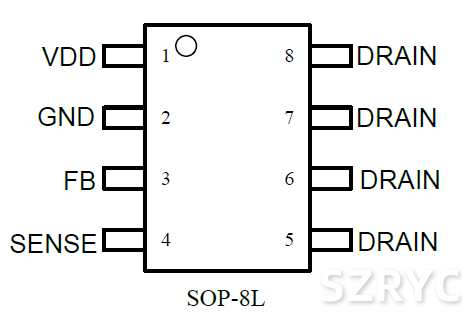

引腳分布

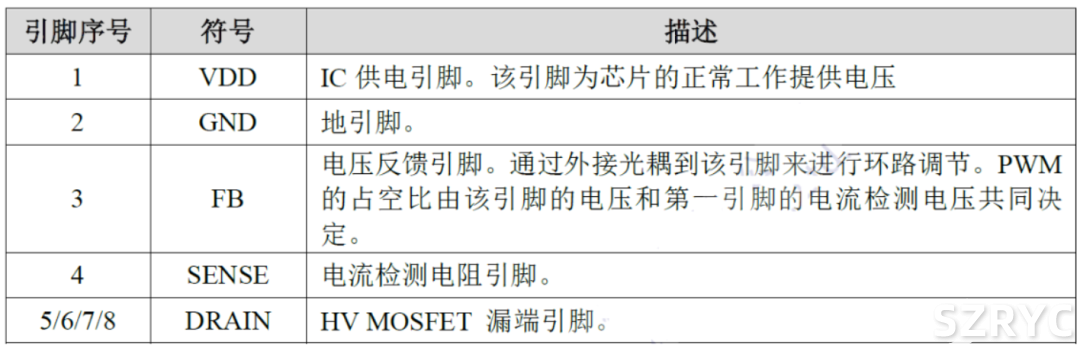

引腳描述

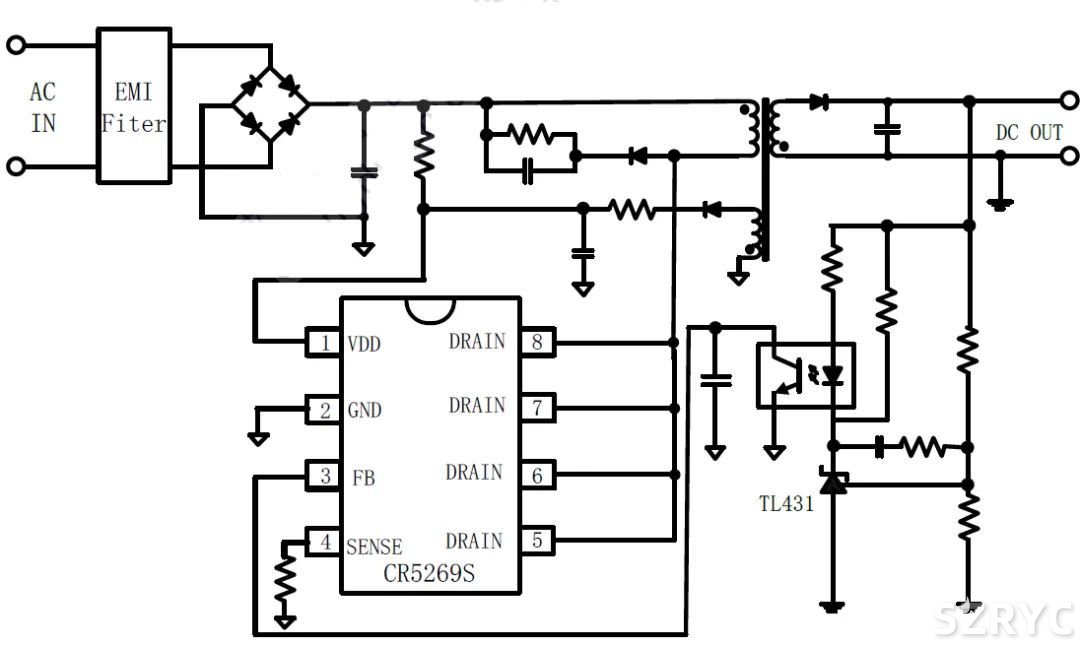

典型應用

注意：CR6267SJ與CR5269SSJ的IC腳位相同，可將兩者共PCBlayout。

18W適配器方案介紹

如下圖，樣機是基于一個能適用于寬輸入電壓范圍，輸出功率18W，恒壓恒流輸出的電源適配器樣機，控制IC采用了思睿達公司的CR6267SJ。（CR6267SJ與CR5269SSJ共PCB layout）

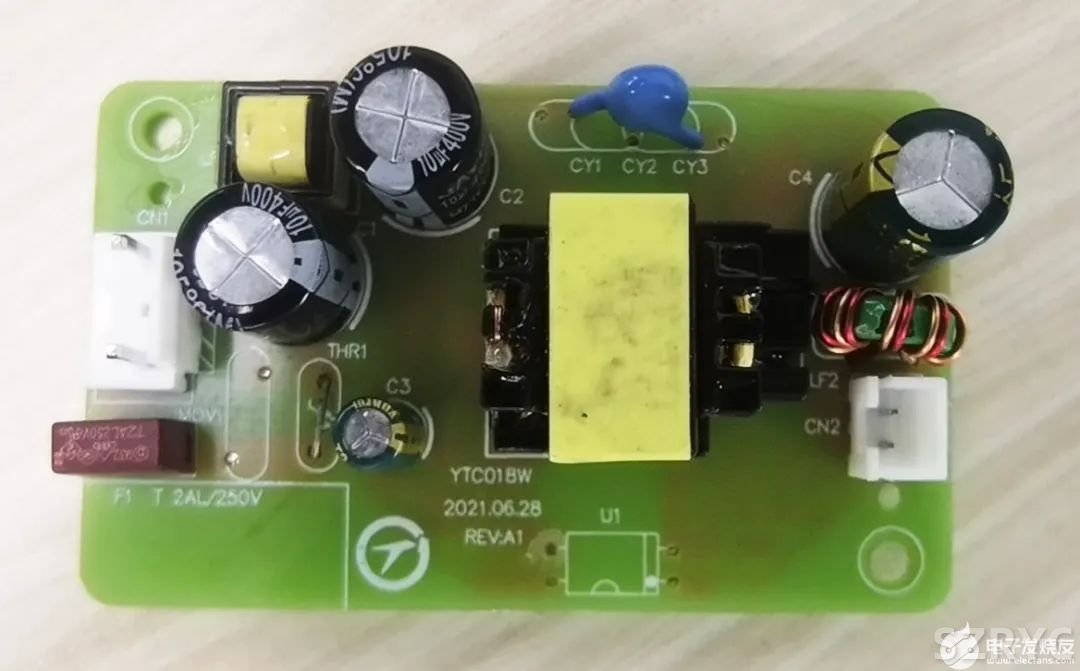

圖：實物樣機，采用的IC為思睿達CR6267SJ（CR6267SJ與CR5269SSJ共PCBlayout）

電源部分PCB 版圖

頂層絲印

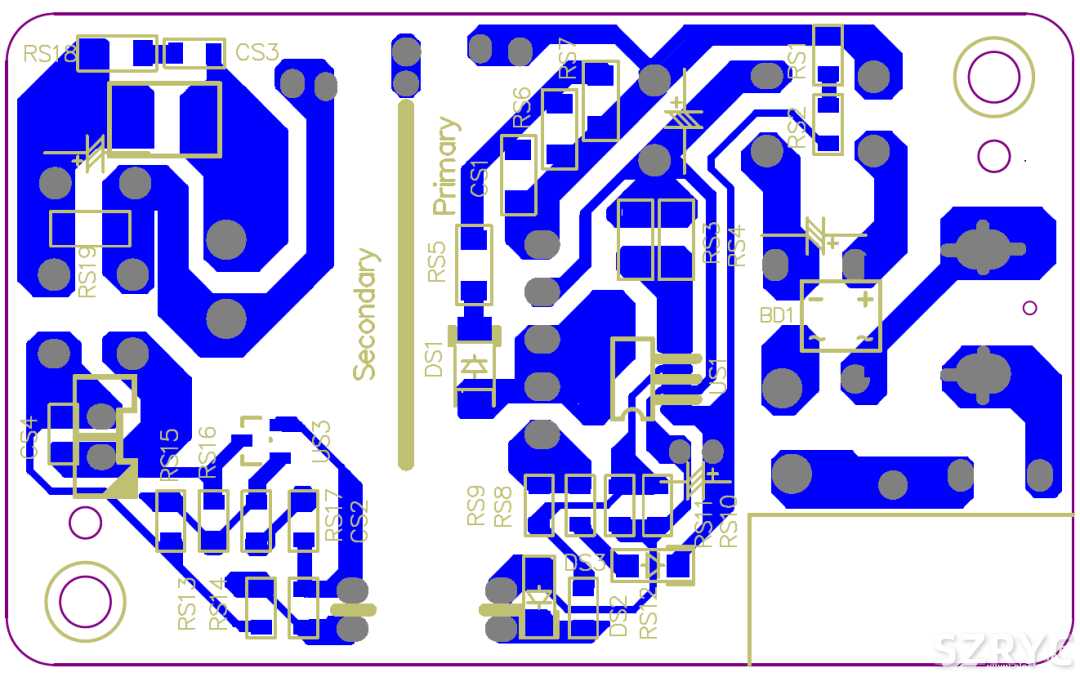

PCB 底層布線

該樣機方案在同類產品中成本低廉，整機（含套件外殼）可滿足40℃環境溫度滿載溫升測試要求。樣機具良好的恒流輸出效果；同時具有“軟啟動、OCP、SCP、OTP、OVP自動恢復”等多種保護功能。AC264V輸入待機功耗<100mW。

方案特點：

1、原邊，副邊共板，方便統一備貨；

2、可以提供現成全套解決方案；3、通過可選項報備，幫助客戶節省至少10萬認證費用。
