每年市場上都要新增幾百款手機，這些手機的基本功能都一樣，那就是通信。手機的周邊設計是增加手機附加功能、增加手機賣點以及新利潤點的主要途徑。不同手機的區別主要住于外圍功能，譬如外觀、屏幕顏色亮度、多媒體功能。

現在市場的LED閃光燈驅動控制器都集成了控制電路和升壓開關管，但是電感和用于續流的肖特基二極管還是外接的，這增加了電路的復雜性、成本和PCB面積。此外，由于閃光燈驅功電路、LED、顯示屏、手機天線一般位于手機上端，與手機的射頻電路靠得很近，所以有效防止驅動電路電感的EMI干擾也是很重要的問題。

電荷泵采用電容作儲能元件，電荷泵不需要外接電感，因此不存在電磁干擾的問題。此外，整個解決方案所占PCB的面積也較小，但相對來說效率較低。由于閃光燈工作時間非常短，持續時間一般為100~300ms，所以效率對電池使用時間的影響不是太大。


LED閃光燈驅動電路設計

Sipex公司的基于電荷泵工作模式的閃光燈

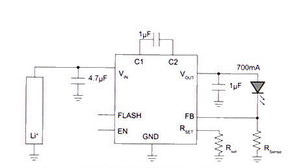

Sipex閃光燈驅動器系列產品的外圍電路非常簡單，僅僅需要三個電容兩個電阻，其中Rsense和RSET來設置閃光模式和常亮模式的LED電流。

1.SP6685的常亮模式：

SP6685為恒流型驅動芯片，在常亮模式下FB管腳的電壓50Mv（典型值），這樣LED上的電流為：

ILED=50mV/Rsense

需要指出的是，由于FB的電壓為50mA，所以即使通過滿載200mA電流，Rsense消耗的功率為：

Rsense=50mV200mA=0.01W

由此可見，僅用0603封裝的SMD電阻就可以滿足要求。但在恒壓輸出工作模式的驅動電路中，限流電阻必須選擇較大的封裝。LED的正向電壓一般為3V∽4V，當輸出電壓為5V時，加在限流電阻上的電壓為1V∽2V，假設閃光燈電流200mA，則限流電阻的功耗為：

PR=UI=（1V∽2V）0.2A=0.2W∽0.4W

這時必須采用4個1206封裝的貼片電阻。相比采用一個0603電阻的SP6685，其PCB面積大大增加。

與恒壓輸出的電荷泵相比，SP6685具有效率方面的優勢。

電荷泵的效率η取決于輸入電壓VinLED的正向電壓Vf和升壓倍數K（1X，1.5X，2X），其方程式為：

η=Vf/（Vink）

由于手機電池的工作范圍3.6V∽4.2V，當輸出電壓為5V時，電荷泵必須工作在升壓模式下，即K必須為或者2.而實際上，當輸入電壓高于LED正向電壓Vf一定幅值時，電荷泵可以工作在1X模式下，這時的功率將大大超過1.5X和2X模式下的效率。

2.SP6685的閃光模式：

SP6685的閃光模式下的FB電壓由RSET決定，計算公式如下：

VFB=（1.26VRSET）11.2kΩ

其中，1.26V是芯片內部參考電壓，使內部限流電阻。這樣，LED上的電流為：

ILED=VFB/Rsense

由于LED的電流不通過RSET，所以幾乎不消耗功率，可以選擇0603或者0402封裝的電阻。在整個閃光燈驅動電路方案中，僅需要兩個封裝的電阻和三個0805封裝的電阻，所需的PCB面積為5.43mm，具有業內最小體積。

綜合所述，Sipex公司的閃光燈驅動系列產品具有很多優勢，包括：采用電流控制模式，可以精確控制LED上的電流和亮度；外圍器件最少，所需封裝最小；開關頻率最高，可以選擇較小容值的濾波電容和電荷泵電容；

不需要電感，不會產生EMI干擾問題；可以工作在1X模式下并且反饋電壓低至50mV，所以SP7685/6685/6686的效率在采用電荷泵模式的芯片中為最高；SP7685內置Timeout功能，在閃光模式下2.5秒后自動關機，從而保護LED，以免LED過熱；提供業內最大驅動電流（達1.2A），并有700mA、400mA不同等級的驅動芯片供選擇。
