01、樣機介紹

該測試報告是基于一個能適用于寬輸入電壓范圍，輸出功率12W，恒壓恒流輸出的電源適配器樣機，控制IC采用了思睿達的TT5565SG 和TT3006。

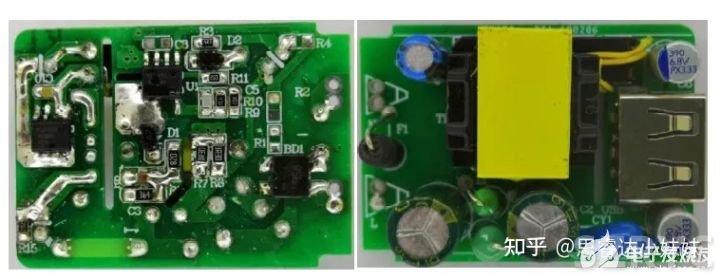

TT5565SG+TT3006_5V2.4A 工程樣機示意圖



TT5565SG芯片特性

● TT5565SG 是內置650V 高壓功率MOSFET，SOP7 封裝的反激式原邊檢測PWM 功率開關；

● 內置軟啟動，斜坡補償電路，LEB 電路及多模式的效率均衡技術；

● 內置高壓啟動模塊，具有超低待機功耗≤30mW；

● 具有良好的EMI 特性以及良好的負載動態特性；

● 具有“CS 開路、OCP、SCP、OTP、OVP”等多種保護功能；

● 原邊反饋，無需光耦和TL431,可調式線損補償,IC 基準精度±1%；

● 電路結構簡單、較少的外圍元器件，高精度的恒壓和恒流輸出，適用于小功率AC / DC 電源適配器、充電器。

TT3006芯片特性

● TT3006 同步整流芯片可工作于DCM模式和QR 模式；

● TT3006 內置RDS(ON）為12mΩ的N溝道MOS；

● 較低的工作電流和較高的系統效率，SOP-8L 綠色封裝。

產品最大特點是什么？

高壓啟動，快速啟動。

應用領域？

各類適配器。

應用的優勢有哪些？

1）高性價比；

2）完美替代芯片PX8370；

3）高穩定性，大批量出貨，優秀的交付。

樣機PCBA尺寸：45*35*16mm，是一款全電壓實現5V2.4A輸出的充電器。AC90V滿足啟動時間的條件下，實現AC264V樣機待機功耗僅為29mW；同時效率能夠滿足最嚴格的“COC_V5_T2” 能效標準；全電壓可實現±5%的CC/CV輸出精度。

整機（含套件外殼）可滿足40℃環境溫度滿載溫升測試要求。樣機具良好的恒流輸出效果；同時具有“CS開路、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。樣機的變壓器，采用了EF1610加寬磁芯（PC40材質）。

02、樣機特性

以下表格為工程樣機的主要特性。

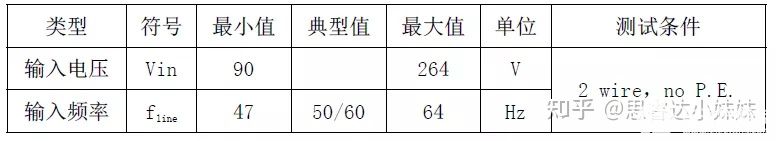

2.1 輸入特性：

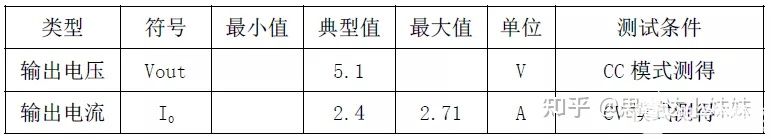

2.2 輸出特性(PCB END)：

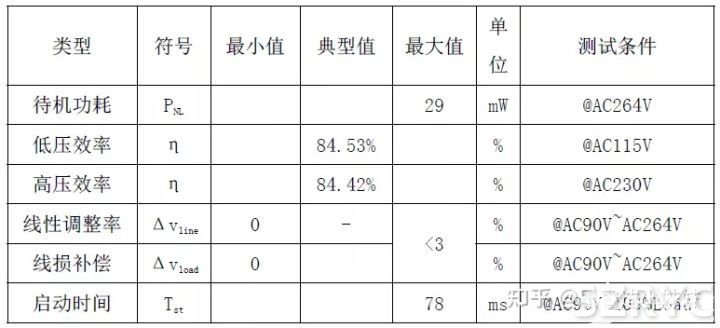

2.3 整機參數：

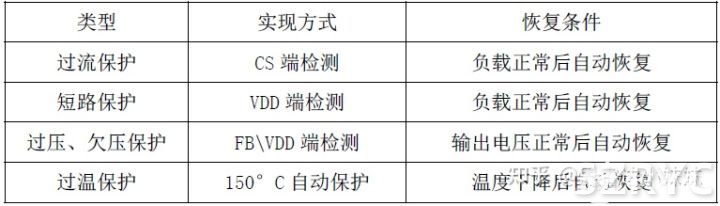

2.4 保護功能測試：

2.5 工作環境：

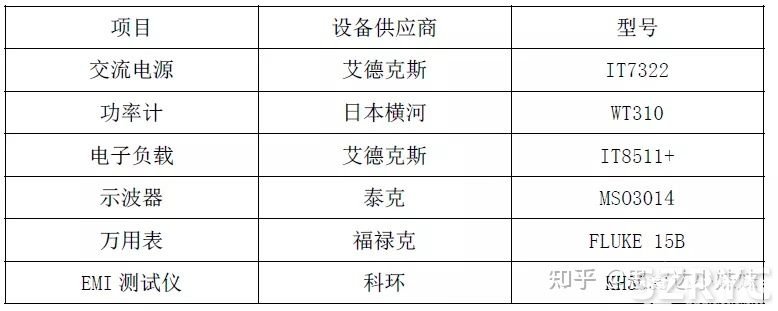

2.6 測試儀器：

03、樣機結構信息

本小節展示了工程樣機的電路、版圖結構，變壓器結構及工藝。

3.1 電路原理圖及BOM：

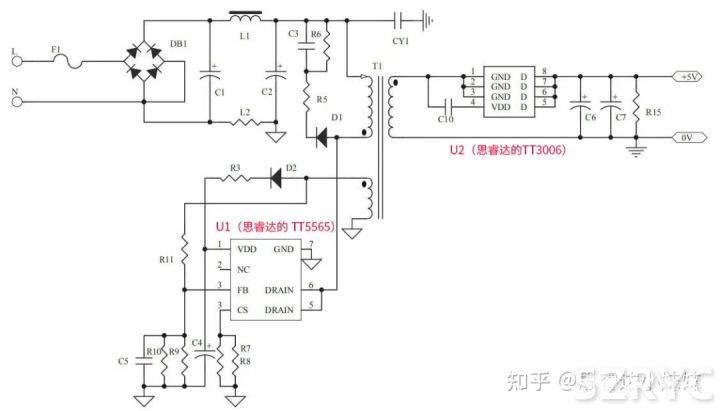

3.1.1 原理圖：

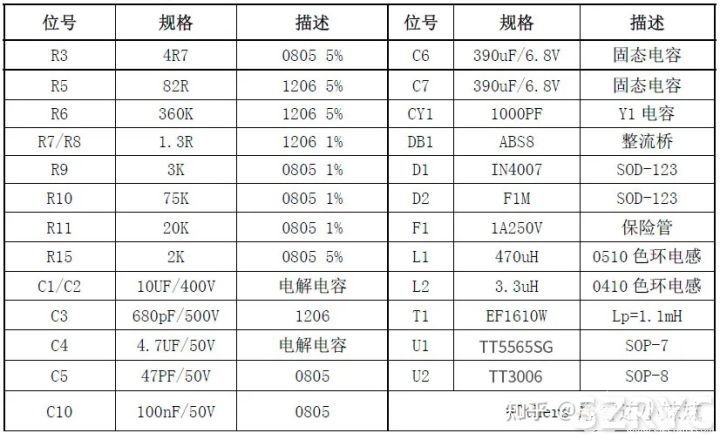

3.1.2 元器件清單：

3.1.3 PCB 布局&布線：



PCB 頂層布局&布線



PCB 底層布局&布線

3.2 變壓器繞制工藝：

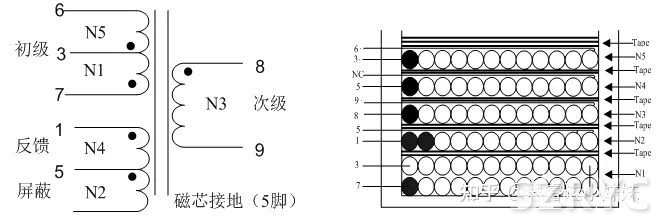

3.2.1 電路示意圖：







3.2.2 規格參數：

1）骨架：EF1610 加寬立式（5+5PIN）,Ae＝40mm²,槽寬8.5mm；

2）材質：TDK PC40 或同等材質；

3）N1、N2、N3: 2UEW 漆包線；N4: 三層絕緣線；

4）次級繞組從變壓器頂端進出線，磁芯接地

5）絕緣膠帶:3M900 或同等材質；

6）初級繞組感量Lp：1100uH±5%（測試條件：0.3V，10kHz）；

7）漏感量LLK：要求控制在初級繞組的5%以內(測試條件：0.3V，10kHz)；

8）耐壓測試= 3KV 5mA 1Min；

9）成品要求:浸凡立水；

3.2.3 變壓器參數:

04、性能測評

本小節對工程樣機的輸入部分、輸出部分、各種保護以及一些時序進行了測試，以下詳解了測試方法及結果。從測試結果來看，以下各項測試均合格，能夠滿足大部分客戶的要求。

4.1 輸入特性：

本模板經過在不同的輸入電壓(從90V/60Hz 到264V/50Hz)和不同負載條件（空載和滿載）下測試，得到待機功耗、效率及平均效率。

表1 待機功耗

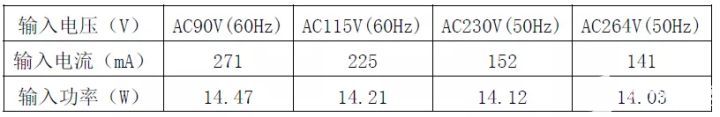

表2 輸出100%負載下的輸入特性

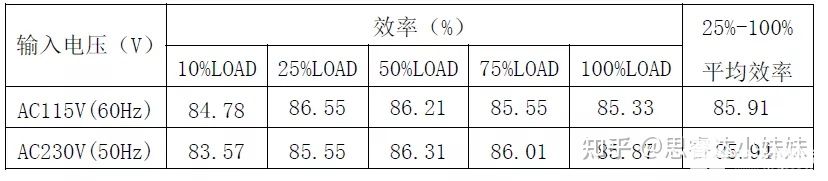

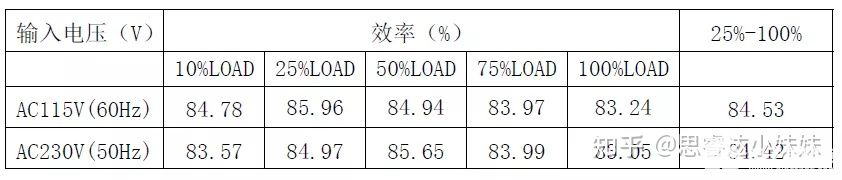

表3 效率測試（USB END）

表4 效率測試（PCB END）

表5 能效等級評估（USB END）

4.2 輸出特性：

4.2.1 線性調整率和負載調整率: （USB END）

4.2.2 輸出恒流特性：

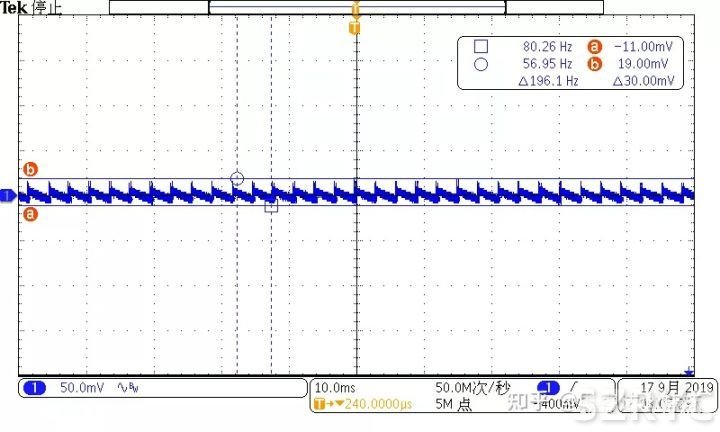

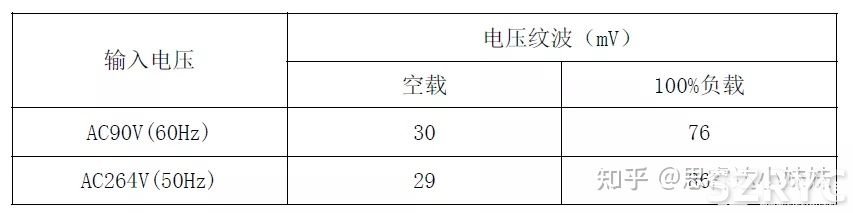

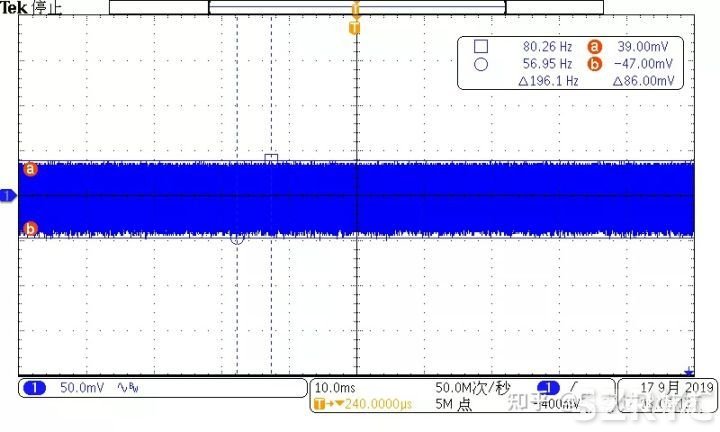

4.2.3 輸出電壓紋波：

注：紋波及噪聲在USB END 處測試，測試端并聯0.1uF/50V 的瓷片電容和10uF/50V 電解電容，帶寬限制為20MHz。









R&N @ AC90V/60Hz,No Load



R&N @ AC90V/60Hz,100% Load



R&N @ AC264V/60Hz,No Load



R&N @ AC264V/60Hz,100% Load

4.3 保護功能：

以下涉及過流保護、短路保護的測試。

4.3.1 過流保護及恒流特性

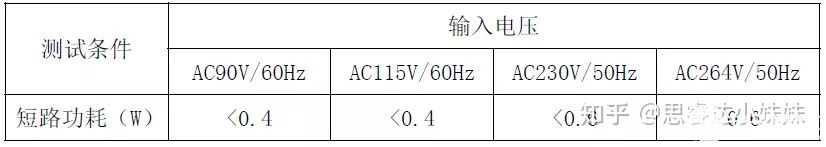

4.3.2 短路保護：

功率計電流量程2.5A,開啟平均值模式測量。

4.4 系統溫升測試

本項測試評估成品樣機（含配套塑料外殼）在40℃環境溫度下長時間工作時關鍵器件的穩態溫度值。測試條件：輸入電壓分別為90V~264V，輸出電流2.4A。





測試樣機及配套外殼

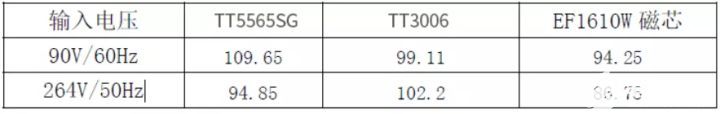

溫升測試：

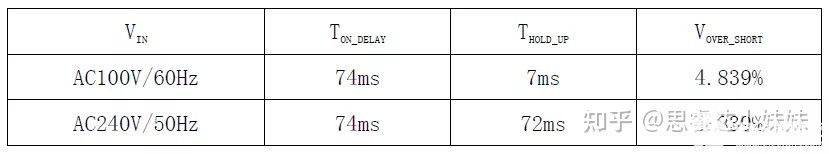

4.5 系統延時時間測試：

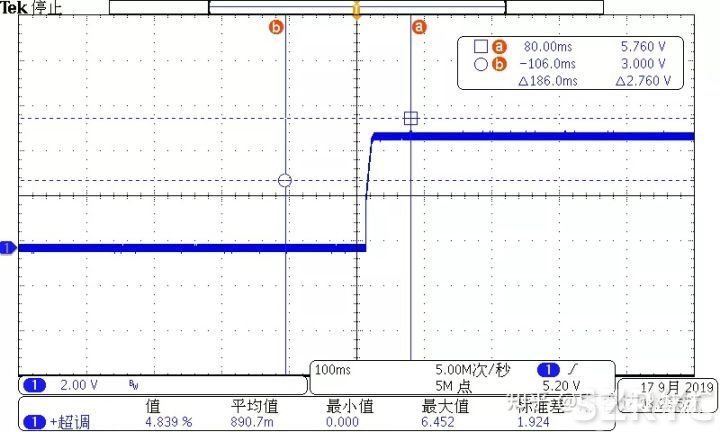

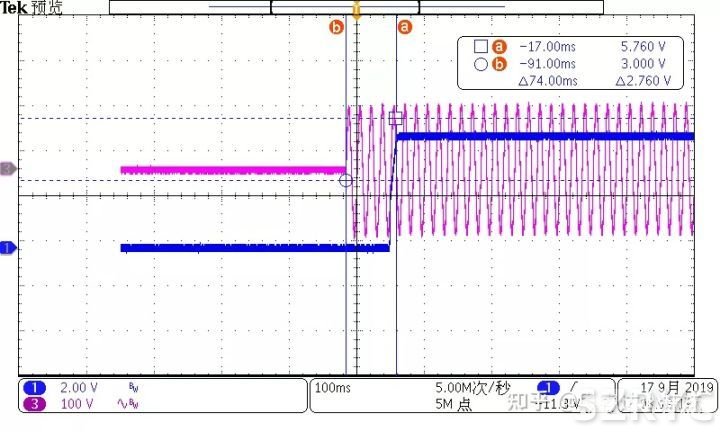

TON_DELAY @ AC100V，100% Load





TON_DELAY @ AC240V，100% Load

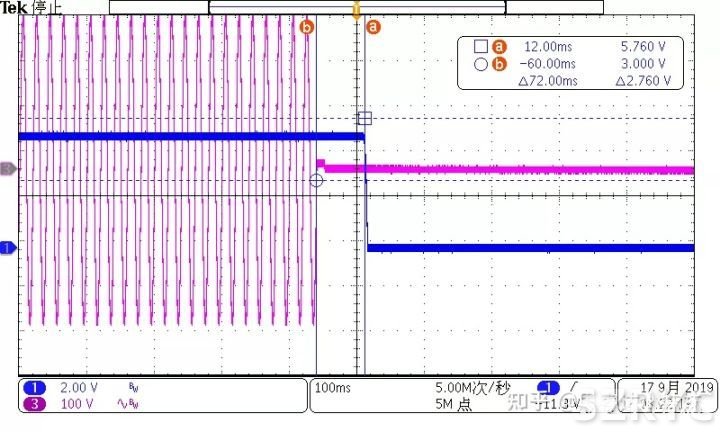

THOLD_UP @ AC100V，100% Load





THOLD_UP @ AC240V，100% Load

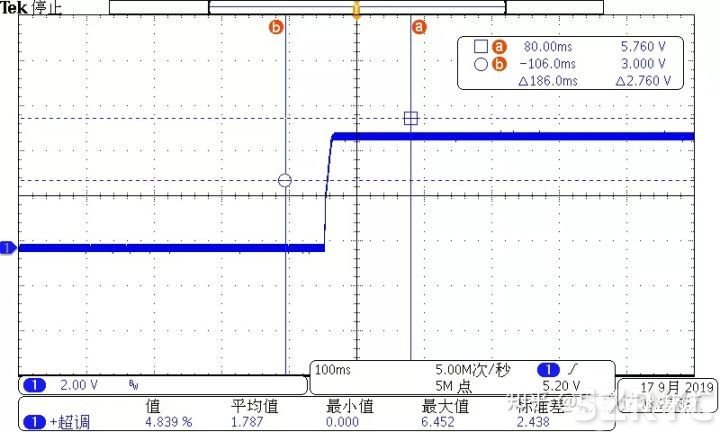

VOVER_SHORT @ AC100V，100% Load





VOVER_SHORT @ AC240V，100% Load

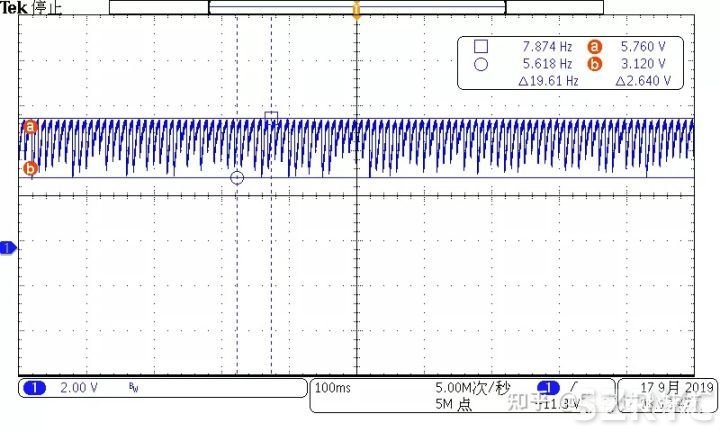

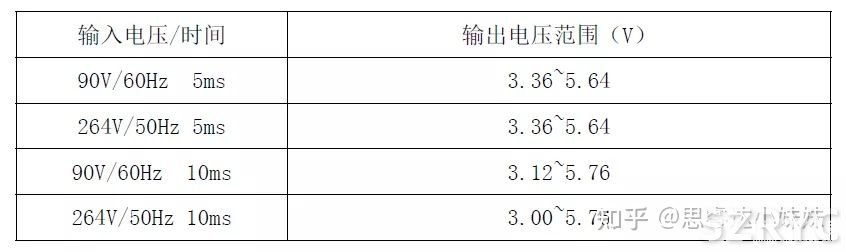

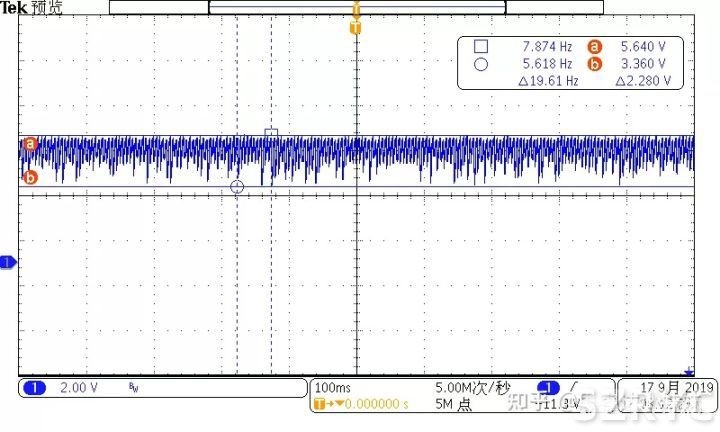

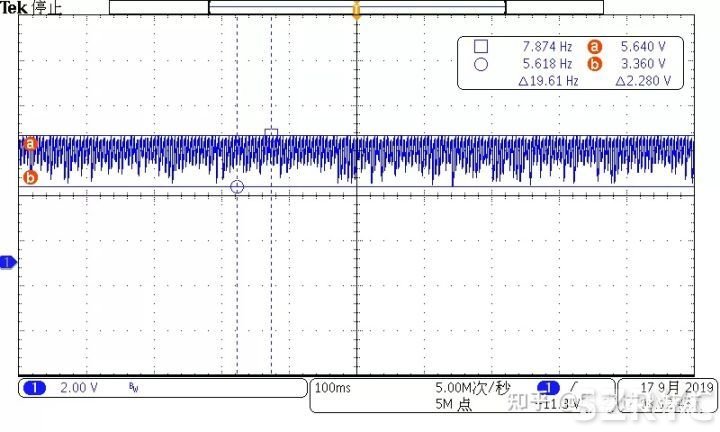

4.6 動態測試：

注：輸出動態負載電流設置為1A 持續5/10ms，然后為0A 持續5/10ms 并持續循環，上升/下降設置為3A/us。







AC90V @ 5ms





AC90V @ 10ms





AC264V @ 5ms





AC264V @ 10ms

4.7 其它重要波形測試：

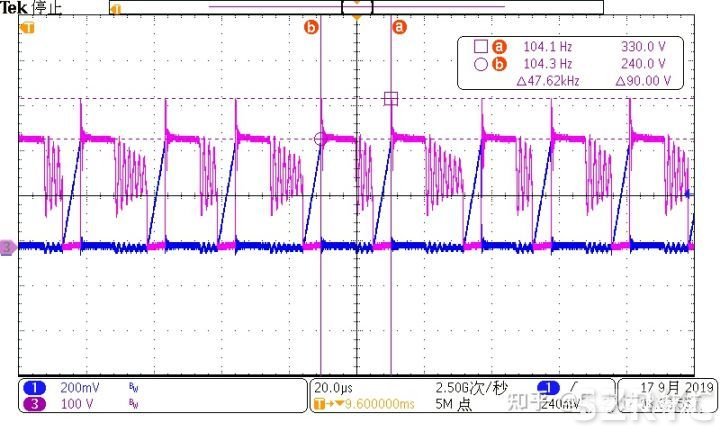

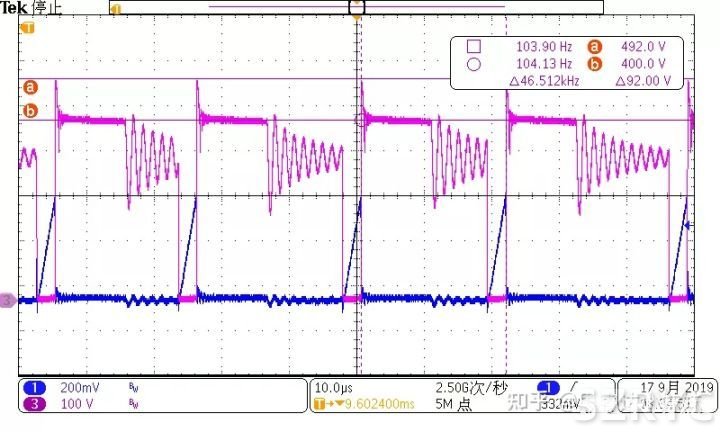

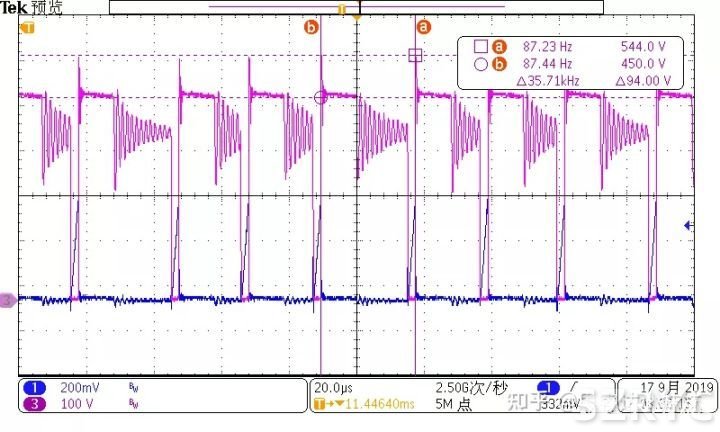

DRAIN（紅色）端、CS（藍色）端波形圖：



AC90/60Hz，100% loadAC115/60Hz，100% load





AC230/50Hz，100% Load





AC264/50Hz，100% load

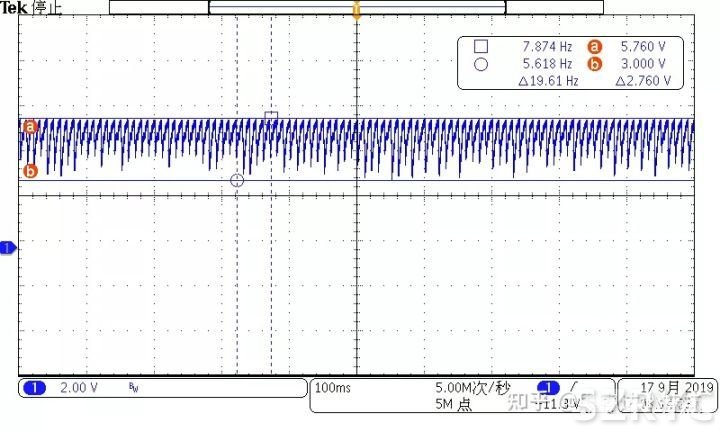

AC264/50Hz，輸出短路





AC264/50Hz，100% Load 同步整流芯片VD

05、EMI 測試

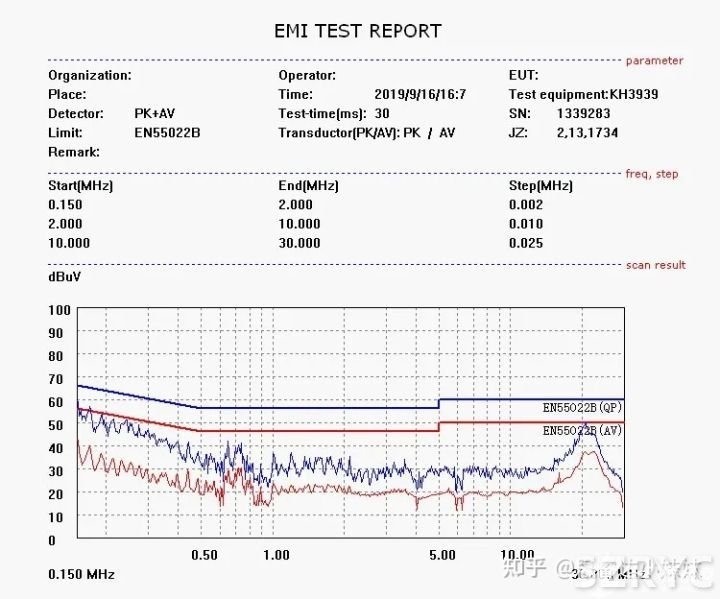

測試條件：輸入：AC115V/230V/50Hz；輸出負載：功率電阻；限值標準參考：EN55013、EN55022B。（輻射測試結果僅供參考）

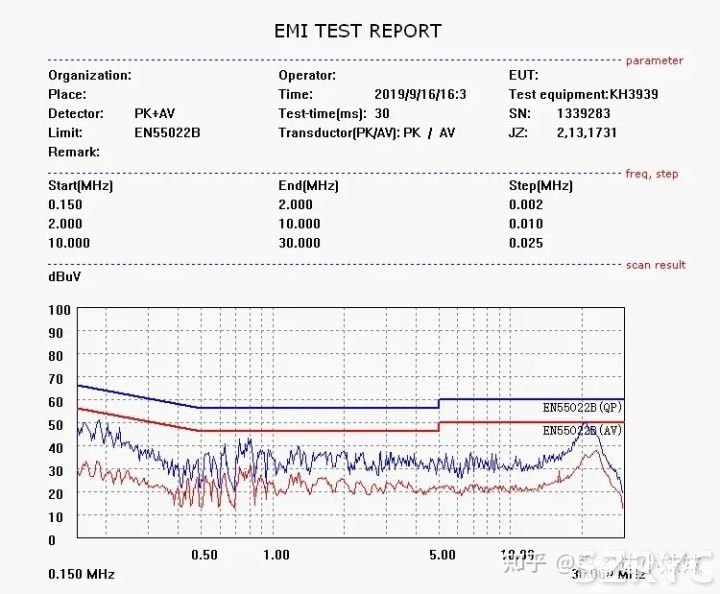

AC115V/50Hz 傳導L 相

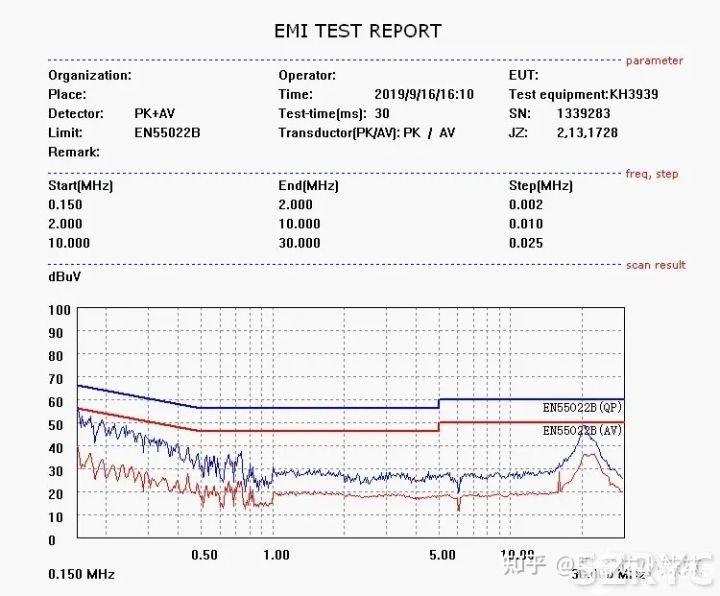

AC115V/50Hz 傳導N 相

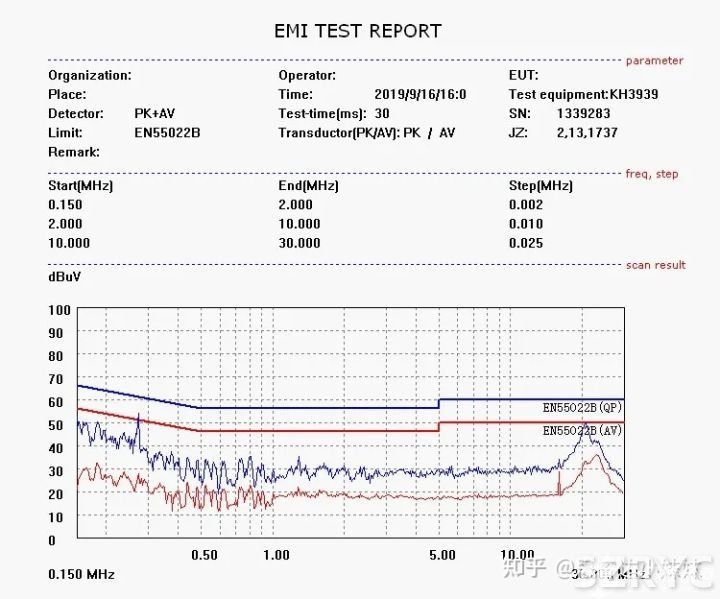

AC230V/50Hz 傳導L 相AC230V/50Hz 傳導N 相

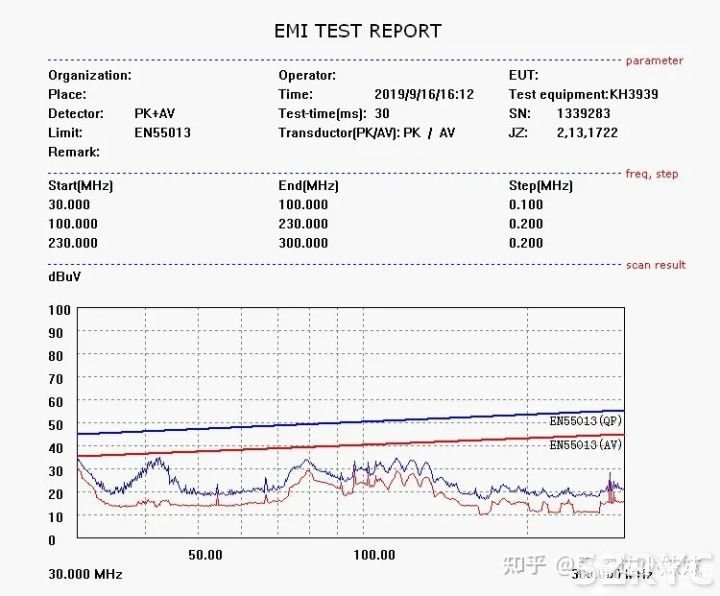

AC115V/50Hz 輻射測試





AC230V/50Hz 輻射測試
