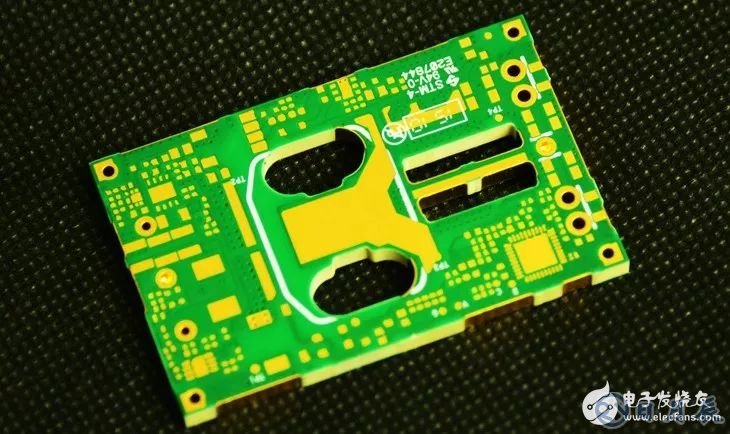

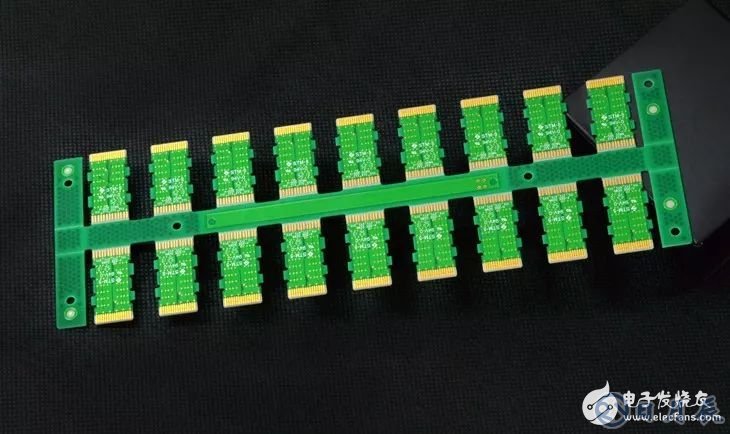

電路板（Printed Circuit Board，簡稱PCB），又稱線路板、PCB板、鋁基板、高頻板、超薄線路板、超薄電路板、印刷（銅刻蝕技術）電路板等，是重要的電子部件，是電子元件的支撐體，是電子元器件線路連接的提供者。傳統的電路板，采用印刷蝕刻阻劑的工法，做出電路的線路及圖面，因此被稱為印刷電路板或印刷線路板。由于電子產品不斷微小化跟精細化，目前大多數的電路板都是采用貼附蝕刻阻劑（壓膜或涂布），經過曝光顯影后，再以蝕刻做出電路板。

電路板的原理

電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。常見的板層結構包括單層板（Single Layer PCB）、雙層板（Double Layer PCB）和多層板（Multi Layer PCB）三種。各組成部分的主要功能如下：

① 焊盤：用于焊接元器件引腳的金屬孔。

② 過孔：有金屬過孔和非金屬過孔，其中金屬過孔用于連接各層之間元器件引腳。

③ 安裝孔：用于固定電路板。

④ 導線：用于連接元器件引腳的電氣網絡銅膜。

⑤ 接插件：用于電路板之間連接的元器件。

⑥ 填充：用于地線網絡的敷銅，可以有效的減小阻抗。

⑦ 電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。

⑧ 工作原理：利用板基絕緣材料隔離開表面銅箔導電層，使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。

最常見的印刷線路板（PCB）板生成的方法有三種，：

1，減成法

減成法的方法有兩種，一種是用蝕刻的方法去掉多余的覆銅層，另一種是用雕刻機的方法去掉多余的覆銅層，前者是目前PCB板生產的最主要方法

2，加成法

在未敷銅箔的基材上，有選擇地沉積導電材料而形成導電圖形的印制板PCB。有絲印電鍍法，粘貼法等，不過，目前在國內，這種PCB制造方法 。并不多見，所以一般我們所說的PCB制造方法都為減成法

3，半加成法

線路板半加成法就是上面兩種的結合。

PCB制造是一個很復雜的過程，下面來了解有關PCB蝕刻過程中應該注意的問題。

減少側蝕和突沿，提高蝕刻系數

側蝕產生突沿。通常印制板在蝕刻液中的時間越長，側蝕越嚴重。側蝕嚴重影響印制導線的精度，嚴重側蝕將使制作精細導線成為不可能。當側蝕和突沿降低時，蝕刻系數就升高，高的蝕刻系數表示有保持細導線的能力，使蝕刻后的導線接近原圖尺寸。電鍍蝕刻抗蝕劑無論是錫－鉛合金，錫，錫－鎳合金或鎳，突沿過度都會造成導線短路。因為突沿容易斷裂下來，在導線的兩點之間形成電的橋接。

側蝕的影響因素如下！

1、蝕刻方式：浸泡和鼓泡式蝕刻會造成較大的側蝕，潑濺和噴淋式蝕刻側蝕較小，尤以噴淋蝕刻效果最好。

2、蝕刻液的種類：不同的蝕刻液化學組分不同，其蝕刻速率就不同，蝕刻系數也不同。例如：酸性氯化銅蝕刻液的蝕刻系數通常為3，堿性氯化銅蝕刻液的蝕刻系數可達到4。近來的研究表明，以硝酸為基礎的蝕刻系統可以做到幾乎沒有側蝕，達到蝕刻的線條側壁接近垂直。這種蝕刻系統正有待于開發。

3、蝕刻速率：蝕刻速率慢會造成嚴重側蝕。蝕刻質量的提高與蝕刻速率的加快有很大關系。蝕刻速度越快，板子在蝕刻液中停留的時間越短，側蝕量越小，蝕刻出的圖形清晰整齊。

4、蝕刻液的PH值：堿性蝕刻液的PH值較高時，側蝕增大。為了減少側蝕，一般PH值應控制在8.5以下。

5、蝕刻液的密度：堿性蝕刻液的密度太低會加重側蝕，選用高銅濃度的蝕刻液對減少側蝕是有利的。

6、銅箔厚度：要達到最小側蝕的細導線的蝕刻，最好采用（超）薄銅箔。而且線寬越細，銅箔厚度應越薄。因為，銅箔越薄在蝕刻液中的時間越短，側蝕量就越小。
