一，甲類電子管放大器柵壓是否合適的檢查辦法

在裝低頻放大器（汗電壓放大與功率放大器）時，往往由于柵偏壓選擇不好而產生了非線性失真，使悅耳的樂音變成了難聞的噪音。下面介紹一種用直流毫安表或電壓表檢驗柵偏壓大小是否適當?shù)姆椒ā?/p>

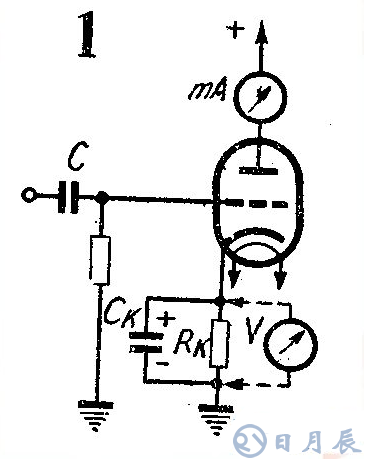

把直流毫安表串在電子管屏極回路中或把電壓表并接在陰極電阻RK上，如圖1所示。

圖一。

然后在柵極上加上信號。當柵偏壓選擇合適時，則毫安表（或電壓表）的指示將不變。如果加上信號后，毫安表（或電壓表）的指示增加了，這就是說偏壓大了，應該減小偏壓。反之，如果指示減小，則說明偏壓小了，應該增加偏壓。調整偏壓的簡單方法是改變陰極電阻RK的數值。

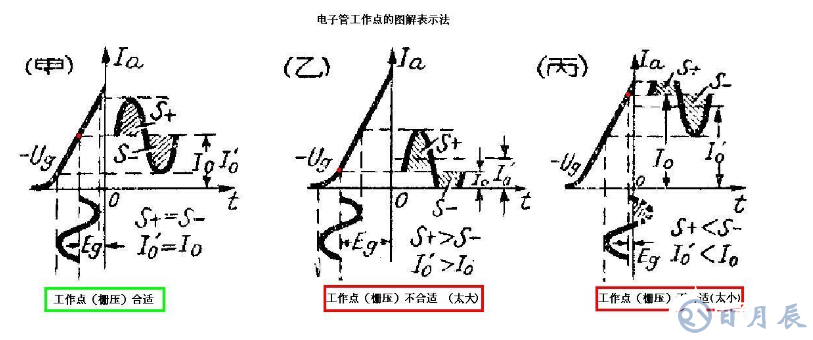

這種檢查柵偏壓的方法的工作原理，可以用圖二中柵極特性曲線的三種工作情況來說明。

圖二。

1，圖2甲是正常偏壓時的情況，這時工作點正好在柵極特性曲線的直線段的中間，所以它對信號的正、負兩個半周是對稱地放大的，因此管子屏極電流中交流分量的峰與谷面積相等，其屏極電流的平均值——直流分量I，保持不變，所以電表讀數不變。

2，圖二乙為柵偏壓太大，因此信號負半周的一部分已被截止，屏極電流中峰的面積大于谷的面積，也即其平均值增加了，直流分量I0增加到I′0，所以電表讀數增加。

3，圖二丙為柵偏壓太小，信號的正半周的一部分進入到有柵流區域而衰減，所以使屏流平均值降低了，直流分量I0降到I“0，所以電表讀數也降低。（邱永華）

二，此法的原理

上面的檢查電子管甲類工作狀態的文章是邱永華發表在無線電雜志上的，其原理是：電子管在甲類狀態工作時，工作點（柵壓）是穩定的不變的。一旦柵壓隨信號的大小變化而改變時，就表示該極電子管就脫離了甲類狀態，結果就會導致信號在放大時產生是真——這時不容許的。

2，應用此法檢查工作時要特別注意的一個問題——工作點離開甲類后的狀態的稱呼。具體說明如下：

a，在圖二的甲圖表示工作點正常的情況。﹣Ug上的紅點表示工作點的位置。

b，圖二乙內，工作點（紅點）往下移動了。這種狀態，在丘先生的文章中稱作工作點“太大”，在其他資料中可能稱之為“太低”或者“太高”等等。

c，在圖丙中工作點（紅點）網上移動了。這種狀態，邱先生稱之為“太小”，在其他資料中，則可能稱之為“太小”或者“太低”等等。

3，這些叫法誰對誰非？

答案是：都對，但是又都不對！理由是：

a，說對的理由是：在找對了該說法的參考點的條件下。

b，說錯的理由是：在找錯參考點的情況下。

4，為了討論方便，統一標準：對于離開正常的工作點的狀態的叫法，我們以柵壓的絕對值的大小來定義工作點的高低。因此，就有：

a，，圖乙，工作點（﹣Ug）往下移的狀態，柵壓的絕對值增大，我們成為工作點“高”了。

b，圖丙，工作點網上移動的狀態，柵壓的絕對值減小，我們稱之為工作點“低”了。
