各種測試波形用于測試TVS二極管，也用于評估用TVS設備保護的產品。

以下描述和顯示了經常使用的典型波形。此外，可以確定每種脈沖的近似能量，以便將一種脈沖類型的波形與另一種脈沖類型的波形進行比較。在嘗試將TVS組件應用于特定應用程序時，測試TVS組件并不總是可能或方便的，但是有一些數據和指導可以允許設計者做出更好的選擇。

我們也可以通過測試數據和能量計算來估計一個應用，因此選擇和決定可以更準確或有更好的成功機會。

產品使用的典型電流波形為8/20和10/1000。第一項是從零到波峰的上升時間(以秒為單位)，第二項是從零到半值的下降時間(以秒為單位)。使用其他波形，但通常為8/20和10/1000。

因此，為了將典型值與要求值進行比較，必須考慮兩個因素，峰值電流和估計能量。給出了峰值電流，但必須計算估計的能量。

20多年前，這種估算方法是與USF聯合開發的，并成功地用于制造浪涌發生器和開發產品。

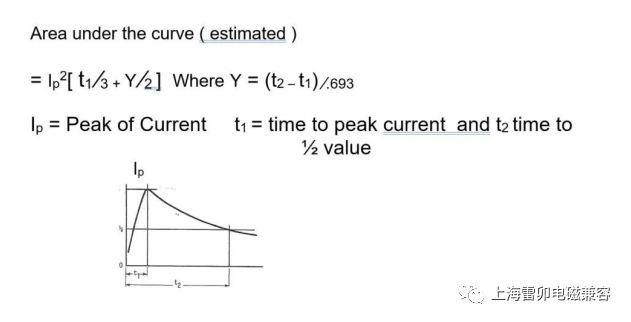

方程式如下，現在的結果是近似的，但在比較產品和試驗時是有用的。

這個方程是簡化一個用于能量近似的復方程的結果。

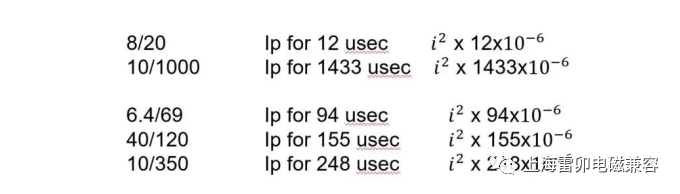

結果是：

當認證DO-160時，更多使用波6.4/69和40/120。

此外，在比較波形時，重要的是要注意，脈沖可能具有較小的t，但用于測試的峰值脈沖可能小于所需裝置或所選裝置。

例如，比較8/20和10/1000。8/20的Ip為1000，所以t為12。然后10/1000處的另一個設備的Ip為200，所以t為57。在這種情況下，只要峰值電流有足夠的裕度，10/100就可以使用，因為它將具有更大的熱容量。

在任何情況下，應用程序的峰值電流必須始終小于所選設備的峰值電流。

在測試時，始終檢查需求和峰值波，以確保選擇最佳的器件，當然所有的選擇應以測試結果為準。
