POE是一種傳輸技術，可在以太網電纜上傳輸電力和數據。1000M千兆以太網POE供電端口廣泛用于安防、視頻監控以及智能電網等工業系統，以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。由于工業以太網工作環境非常嚴酷苛刻，對于以太網 POE供電端口電磁兼容的浪涌靜電防護必不可少。通常東沃電子接觸到的客戶對于以太網POE供電端口的雷擊電流防護高達 4kV 甚至 6kV更高的浪涌保護能力。基于客戶對以太網 POE供電端口浪涌靜電防護需求，電子工程師通常會選用電路保護器件為其保駕護航。接下來，高品質保護器件生產廠家及保護方案服務商東沃電子要分享的主題是：1000M以太網POE供電浪涌靜電保護方案及電路保護器件選型。

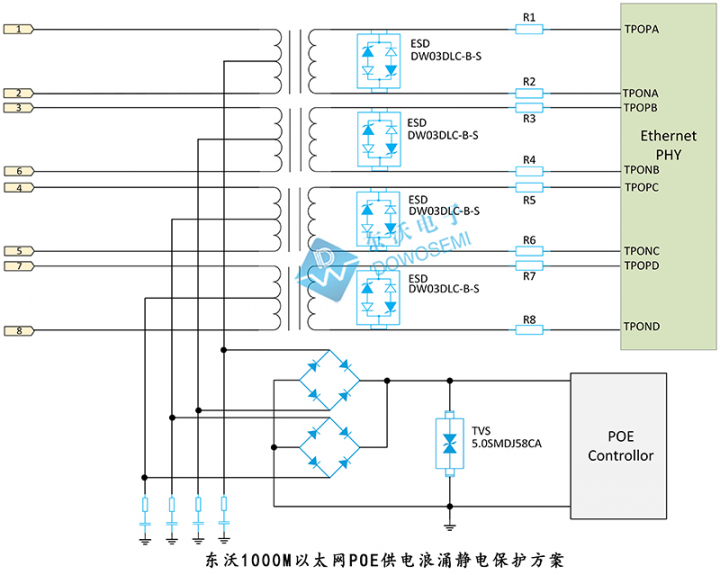

1000M以太網POE供電浪涌靜電保護方案圖

以太網供電浪涌保護電路圖

1000M以太網POE供電浪涌靜電保護方案說明

RJ45?連接器和保護網絡之間的電路旨在保護以太網物理層（PHY）電路和受電設備（PD）?控制器。對于以太網PHY芯片組，導致?lián)p壞的因素有很多，如ESD靜電沖擊、電纜放電事件和數據線上的電氣快速瞬變。針對1000M以太網PHY芯片防護，東沃電子技術推薦選用4顆TVS二極管陣列DW03DLC-B-S保護8條數據線。TVS二極管陣列DW03DLC-B-S優勢特性：

√ ESD保護高達±15kV（空氣）和±8kV（接觸）的沖擊

√ 高達20A的峰值電流

√ 每個引腳對地結電容低至1pF，最大限度地減少信號失真

√ 漏電流低至1 μA

√ SOD-323貼裝封裝，節省PCB空間

受電端設備PD端會有兩個整流橋，一個接在網線1236對應的網絡變壓器的中心抽頭，另一個接網線4578對應的網絡變壓器中心抽頭或者RJ45的4578引腳，這兩個整流橋的目的是無論12和36，45和78為正還是負，都會保證上面為正下面為負。然后PD芯片還會作為后面反激電路的控制芯片，把POE標準的37-57V降到我們板級需要的12V或者其它電壓。針對以太網POE受電端設備PD端浪涌防護，東沃電子技術推薦選用TVS二極管5.0SMDJ58CA，雙向防護、工作電壓58V、最小擊穿電壓64.4V、峰值脈沖電流53.42A、反向漏電流1μA、峰值脈沖功率5000W。

1000M以太網POE供電浪涌靜電保護器件參數

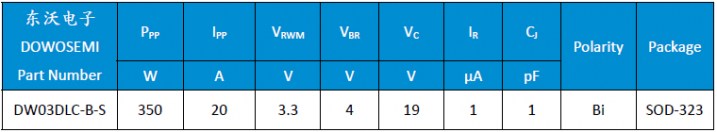

1）東沃TVS二極管陣列DW03DLC-B-S參數

查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知：

TVS二極管陣列DW03DLC-B-S

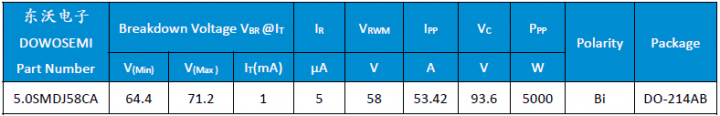

2）東沃TVS二極管5.0SMDJ58CA參數

查看東沃電子“TVS-5.0SMDJ Series Datasheet”規格書可知：

TVS二極管5.0SMDJ58CA
