On Semi公司的NCL30051是峰值電流控制固定關斷時間的降壓控制器，適合用于LED驅動器應用，可調整關斷時間，源250mA/沉500mA峰值驅動能力， 25°C時的電流檢測精度±3.2%，3.3V電平調光輸入，具有熱關斷，過流保護和最大開態時間保護，主要用于LCD屏的LED背光驅動器，LED條燈，LED街燈和LED燈泡。本文介紹了NCL30051主要特性，方框圖， 典型應用電路圖， 輸入80V 350mA輸出的降壓LED驅動器評估板NCL30105GEVB電路圖，材料清單和PCB布局圖。

NCL30051主要特性：

• Constant Off Time Current−Mode Control OperaTIon

• Adjustable Off TIme （0.5 ［1］s to 10 ［1］s）

• Internal Leading Edge Blanking

• Source 250 mA / Sink 500 mA Peak Drive Capability

• ±3.2% Current Sense Accuracy at 25℃• Internal Startup Delay

• 3.3 V Logic Level Dimming Input

• This is a Pb−Free Device

NCL30051安全特性：

• Thermal Shutdown

• Maximum On TIme ProtecTIon

• Overcurrent Protection

NCL30051典型應用：

• LED Backlight Drivers for LCD Panels

• LED Light Bars

• LED Street Lighting

• LED Bulbs

圖1.NCL30051方框圖

圖2.NCL30051典型應用框圖

圖3.NCL30051典型應用電路圖

圖4. 評估板NCL30105GEVB外形圖：輸入高達80V，輸出350mA

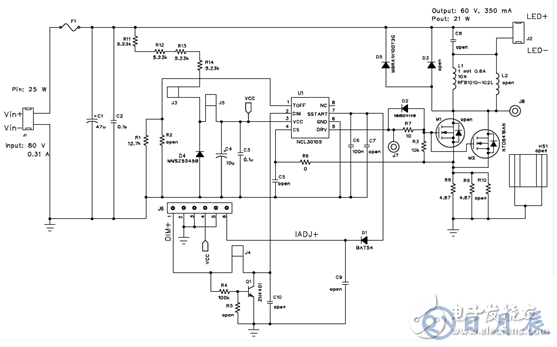

圖5. 評估板NCL30105GEVB電路圖（1）

圖6. 評估板NCL30105GEVB電路圖（2）

評估板NCL30105GEVB材料清單：

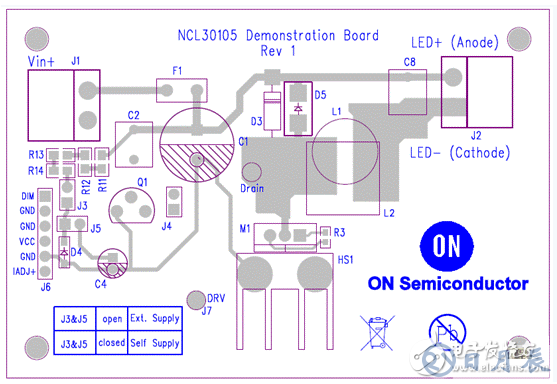

圖7. 評估板NCL30105GEVB元件布局圖：頂層

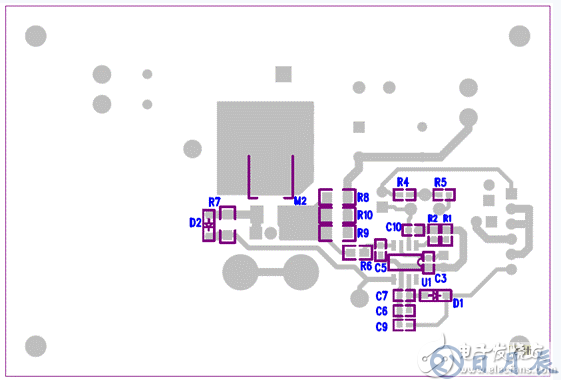

圖8. 評估板NCL30105GEVB元件布局圖：底層
