模擬開關，概乎兩種：其一，是用電子電路模擬“機械開關”的開關電路，如獨立四路雙向模擬開關CD4066芯片，其傳輸信號仍為開、關量電平信號（傳輸與否受選通端E控制），與可控門的工作原理相仿。此不贅述。

其二，是用電子電路模擬“電位器信號”的開關電路，也為混成電路之一種。電路傳輸?shù)臑槟M量信號。模擬開關起到接通和斷開信號的作用，要求有較高的開關速度，在傳輸模擬信號時又要有良好的線性度，以減小被傳輸信號的失真。

差分模擬開關電路

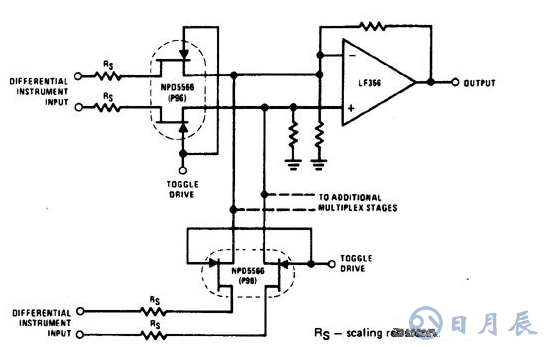

NPD5566可用在一個差分多路傳輸設備中，在該設備中，Rd和coN相等。用于單片雙軌的Rd和coN在-25℃至125℃的范圍內高于±1%，這就使得該電路是精確多路器的理想選擇。共模信號使得這樣緊密的追蹤極大地降低了錯誤率。

8選1模擬開關CD4051電路

1、電路結構和原理

CD4051芯片，是帶禁止端的受二進制（編程）信號控制的8選1模擬開關電路，猶如一刀八擲切換開關，有8個模擬信號輸入端，一個模擬信號輸出端。

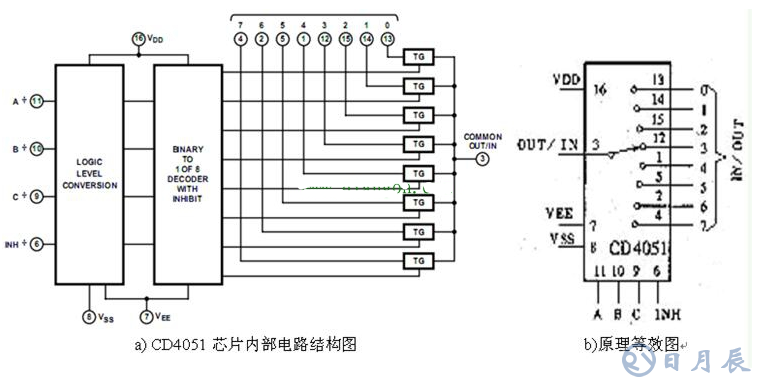

圖 8選1模擬開關CD4051原理框圖

INH為“禁止”端，為“1”高電平時，通道處于“斷開”狀態。當INH=0時：

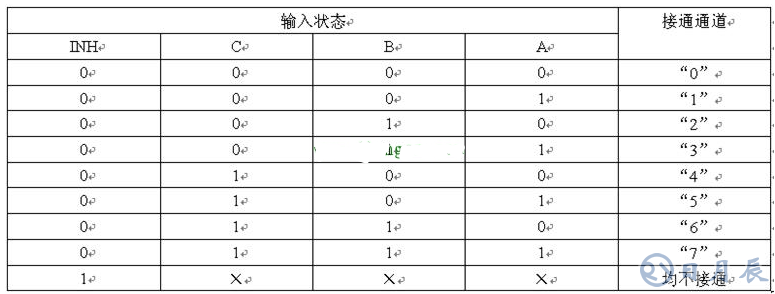

開關公共端3腳（OUT端）具體與輸入腳中的哪個腳接通，即內部等效開關處于何擋，是由A、B、C端輸出的二進制碼來決定的，見下表（真值表）：

需注意：CD4051有三個電源端，除VDD、VSS供電端外，還增設VEE端，這是出于考慮輸入信號幅度及輸出電平位移方便而設的。

（1）當VDD接供電+5V（或+15V），將VSS、VEE接供電負端時，該電路可傳輸0~5V（或0~15V）單極性信號；

（2）當VDD接供電+7.5V，將VSS接供電0V，將VEE接供電-7.5V時，diangon.com電路可傳輸±7.5V以內的交變信號。或可采取如±5V的供電電源，則電路可傳輸±5V的交變信號。

總之，輸入信號幅度應選擇在供電電源電壓范圍之內，改變供電電源電壓，以適應信號輸入幅度。

2、故障判斷

a）電路靜態

測量A、B、C端電平狀態，若為“111”，可知芯片3、4腳內部“開關”接通，兩腳電壓幅度應相等。此時可人為改變4腳電壓值，則3腳應作出相應變化；當人為改變A、B、C端電平狀態時，可據此時對應開關接通引腳，測量進行判斷。

b）電路動態

依據A、B、C端電平變化狀態，可知輸出端3腳，應為一可變電壓信號。

a）、b）狀態據其一，可知芯片好壞。

數字IC芯片的類型浩如煙海，而實際接觸到的，往往又是有限的幾種。偶爾碰到不常用的陌生芯片，不妨臨時抱佛腳：第一步查資料，第二步掌握引腳功能（及相關電路原理），第三步找到檢測方法。
