大家可曾記得禮花綻放那一刻的精彩？小時候每當看禮花綻放時，總希望自己能將那最美的那一霎那永遠留下。終于，今天我的夢想實現了。通過自己的板板，只要隨手編程幾下就搞定啦！

在給大家展示效果圖之前，我們首先得對LED點陣屏做一番介紹！8*8 LED點陣等效電路如圖1所示。通過分析，我們不難得知：只要其對應的X、Y軸順向偏壓，即可使LED發亮。例如：若想使左上角LED點亮，則Y0=1，X0=0，則會形成壓降點亮左上角的LED。這里的水平方向由P2控制，垂直方向由P0控制。

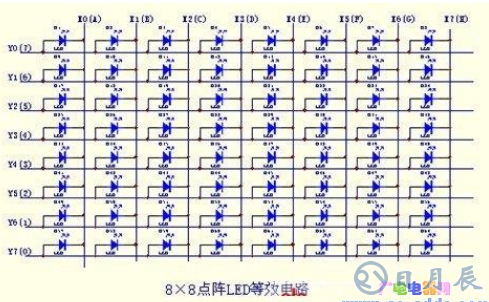

圖1 8*8 LED點陣等效電路

本次在LED點陣屏上實現顯示禮花的功能原理接口圖如圖2所示，效果圖如圖3所示。通過該LED點陣還可以顯示靜態或者動態的圖形、文字等。大家感興趣的可以自己試試?yán)瞺~

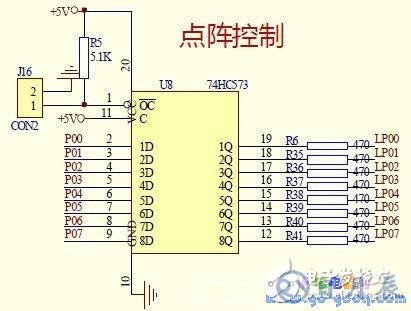

圖2 在LED點陣屏上實現顯示禮花的功能原理接口圖

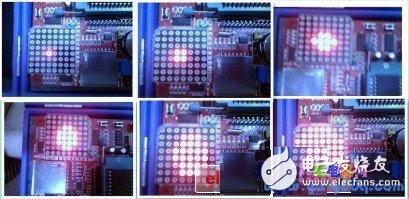

圖3 禮花顯示效果組圖

圖 禮花動態顯示圖

LED點陣屏上顯示禮花C源代碼

#include

#include

#define uint unsigned int

#define uchar unsigned char

unsigned char code tabP0［6］［8］={{0x00，0x00，0x00，0x00，0x08，0x00，0x00，0x00}，{0x00，0x00，0x00，0x18，0x18，0x00，0x00，0x00}，{0x00，0x00，0x10，0x38，0x38，0x10，0x00，0x00}，{0x00，0x00，0x38，0x7C，0x7C，0x38，0x00，0x00}，{0x00，0x38，0x7C，0x7C，0x7C，0x7C，0x38，0x00}，{0x3C，0x7E，0xFF，0xFF，0xFF，0xFF，0x7E，0x3C}};

unsigned char code tabP2［］={0x7F，0xBF，0xDF，0xEF，0xF7，0xFB，0xFD，0xFE};

void delay（uint z）

{

uchar x，y;

for（x=z;x》0;x--）

for（y=110;y》0;y--）;

}

void main（）

{

int i，j，k;

while（1）

{

for（j=0;j《6;j++）

{

for（k=0;k《25;k++）

{

for（i=0;i《8;i++）

{

P0=0;

P2=tabP2［i］;

P0=tabP0［j］［i］;

delay（2）;

}

}

}

}

}
