最近，美國橡樹嶺國家實驗室(Oak Ridge National Laboratory)和美國田納西州立大學(xué)(University of Tennessee)的研究人員針對NMC811/石墨體系的快充限制因素進行了細致評估。

圖文淺析

首先，作者分別分析了不同充電倍率下NMC811/石墨全電池、NMC811扣電和石墨扣電的容量發(fā)揮。圖1A所示為NMC811/石墨軟包電池的充放電曲線。不難看出充電倍率越高，電池容量衰減越快：1/10C充電電池容量為197mAh/gNMC，6C充電電池容量衰減至140mAh/gNMC(72%容量保持率)。

如圖1B所示，與全電池相比，NMC811扣電1/10C充電電池容量為197mAh/gNMC，6C充電電池容量為162mAh/gNMC(80%容量保持率)。

圖1C為石墨的扣電充放電曲線。石墨容量隨充電倍率提高而衰減的現(xiàn)象更為顯著：1/3C充電容量為347mAh/ggraphite，1C充電容量為284mAh/ggraphite(80%容量保持率)，而6C充電容量則衰減至99mAh/ggraphite(40%容量保持率)。

以上結(jié)果證明高倍率下石墨負極的性能惡化更為嚴重，負極是限制電池快充能力的關(guān)鍵因素。

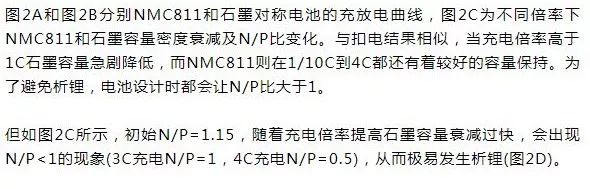

為了進一步準確評估不同充電倍率下正、負極的容量特性及排除對電極的影響，作者取了50%SOC全電池的正、負極分別制成對稱電池。

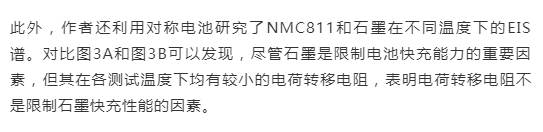

圖3C所示不同溫度下NMC811和石墨對稱電池的Arrhenius關(guān)系，其中斜率代表各電極的解溶劑化能。盡管Li+在石墨上的解溶劑化能較小，但考慮到石墨負極厚度大于NMC811正極厚度，高充電倍率下擴散和鋰鹽消耗將成為限制快充的重要因素。

增大正極負載量是提高電池能量密度的有效方式之一。但如圖3D所示，對于NMC532，隨著負載量的提高，高倍率下容量衰減愈發(fā)明顯；而由于NMC811有著更高的體積能量密度，同等負載量和高倍率下其容量衰減較NMC532弱很多。

因此，正極材料負載量和種類也會影響電池快充特性，電池設(shè)計時也應(yīng)予以考慮。
