今天小編為大家整理了一些各類電氣控制接線圖、電子元件工作原理圖，還有可控硅整流電路及負反饋調速裝置原理等等，希望對大家的工作有所幫助，一起來了解一下吧。

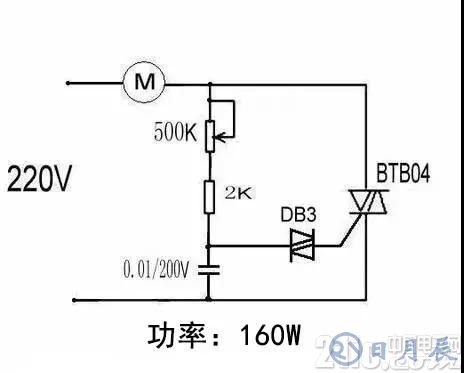

1、可控硅調速電路

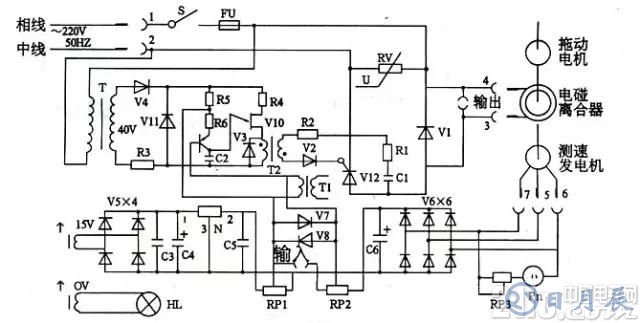

2、電磁調速電機控制圖

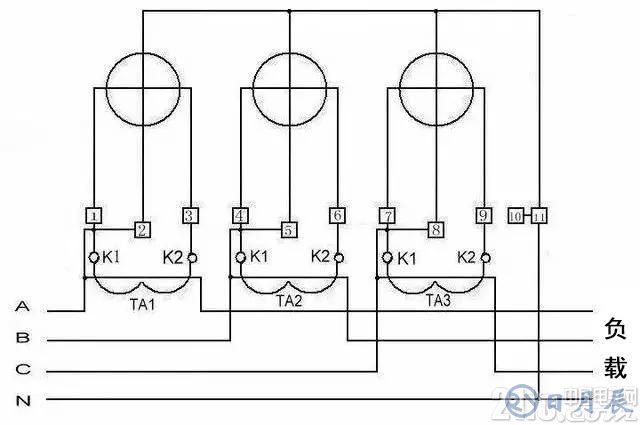

3、三相四線電度表互感器接線





4、能耗制動

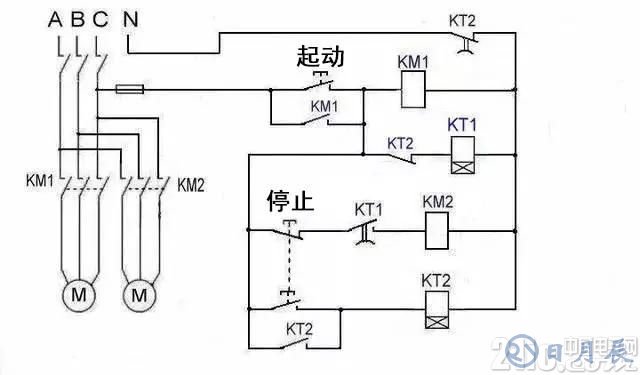

5、順序起動，逆序停止

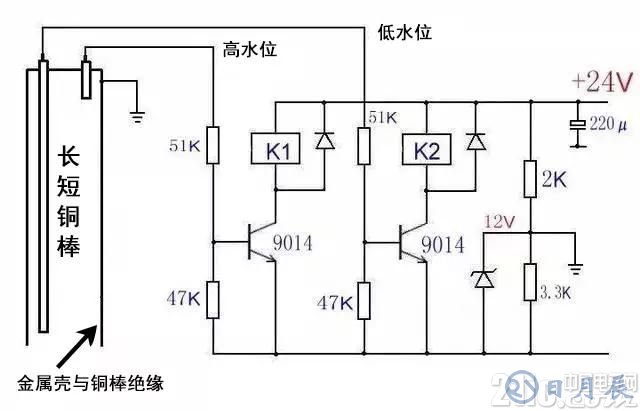

6、鍋爐水位探測裝置

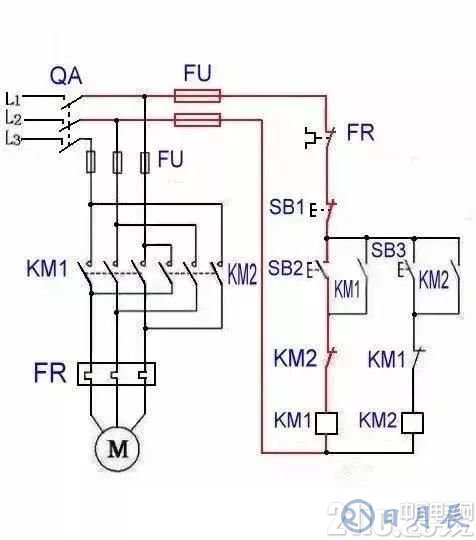

7、電機正反轉控制電路

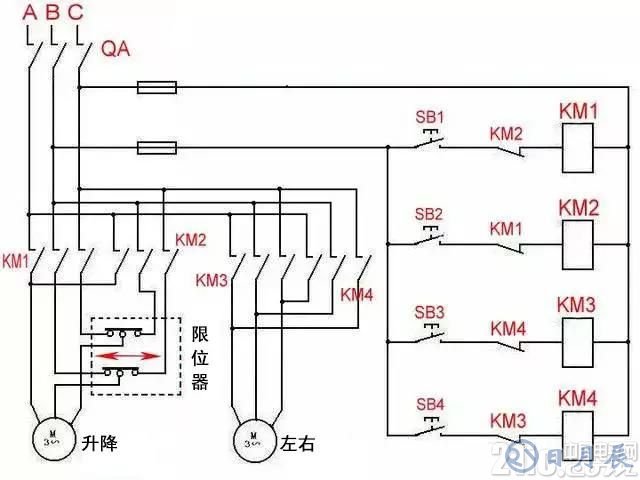

8、電葫蘆吊機電路

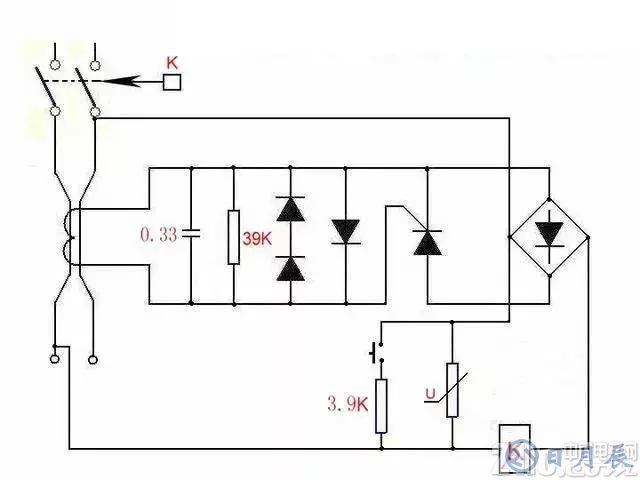

9、單相漏電開關電路

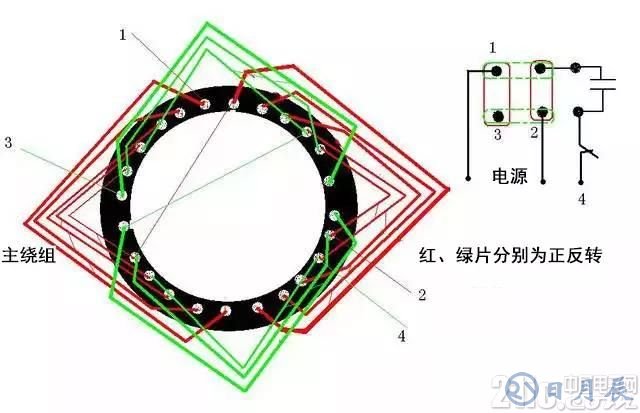

10、單相電機接線圖

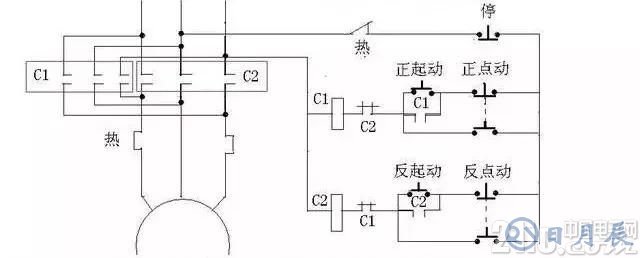

11、帶點動的正反轉起動電路

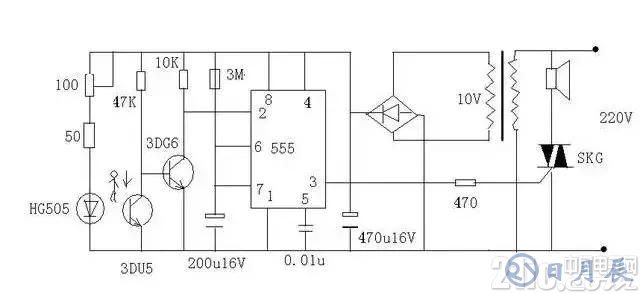

12、紅外防盜報警器





13、雙電容單相電機接線圖

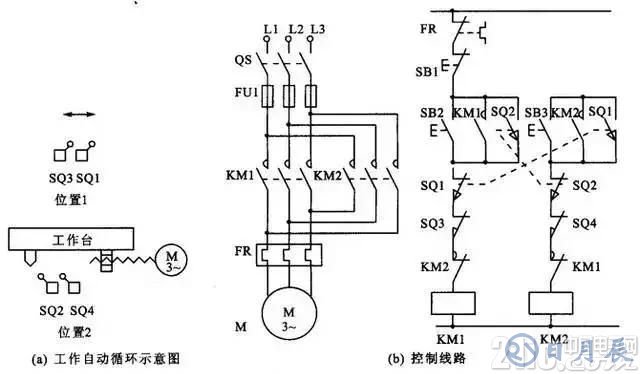

14、自動循環(huán)往復控制線路

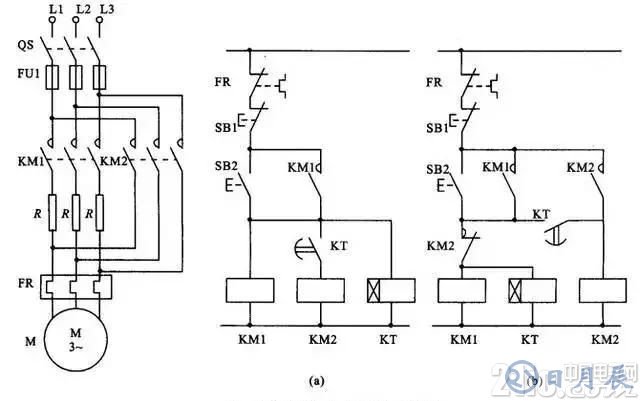

15、定子電路串電阻降壓啟動控制線

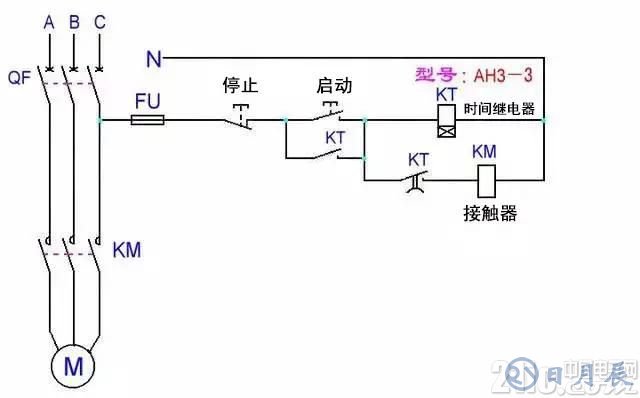

16、按啟動鈕延時運行電路

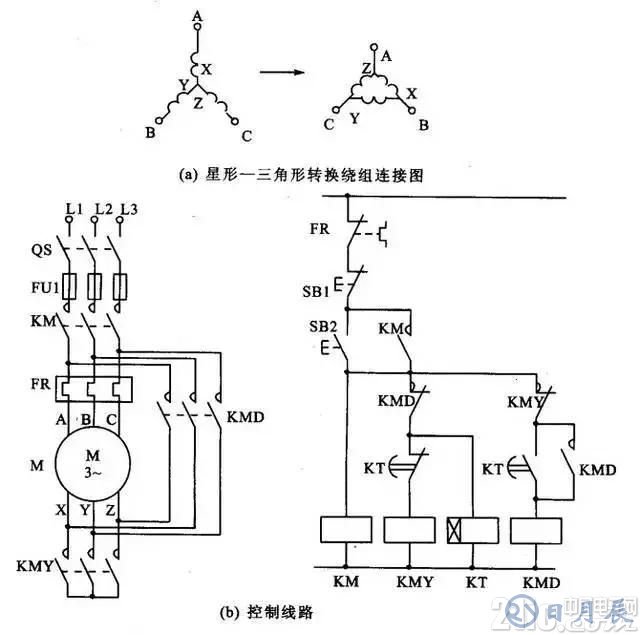

17、星形 - 三角形啟動控制線路





18、單向反接制動的控制線路

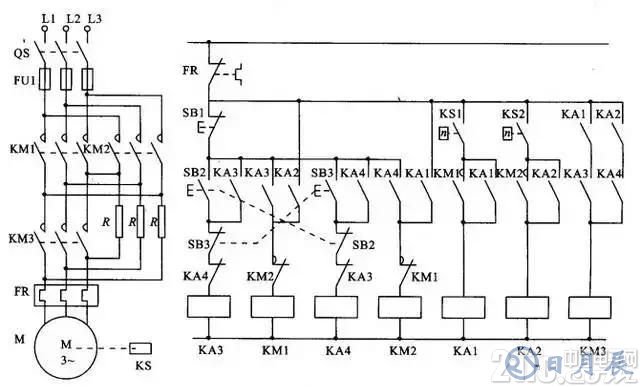

19、具有反接制動電阻的可逆運行反接制動的控制線路

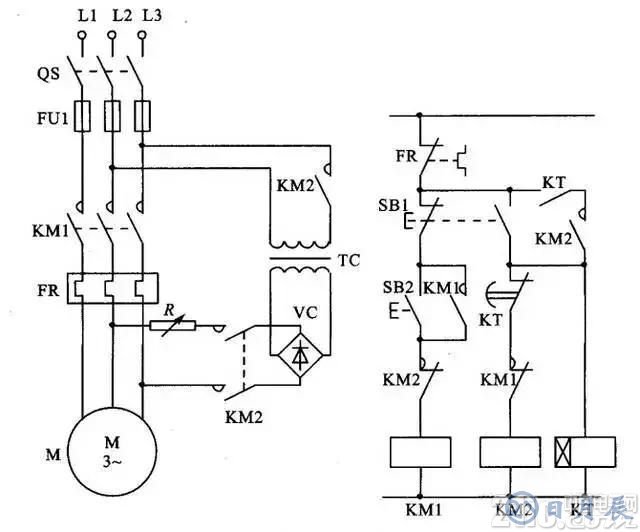

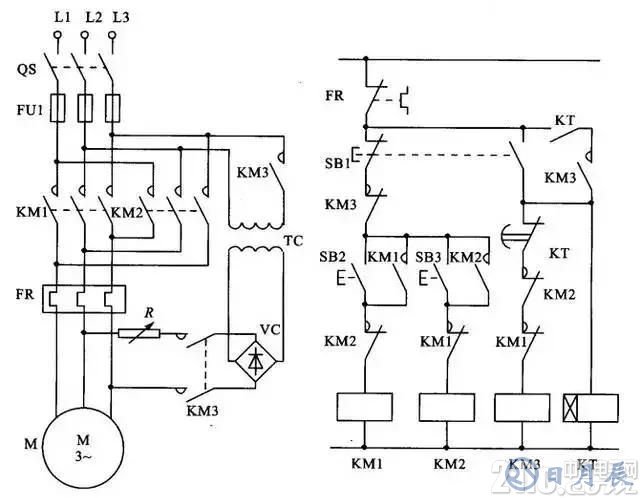

20、以時間原則控制的單向能耗制動線路

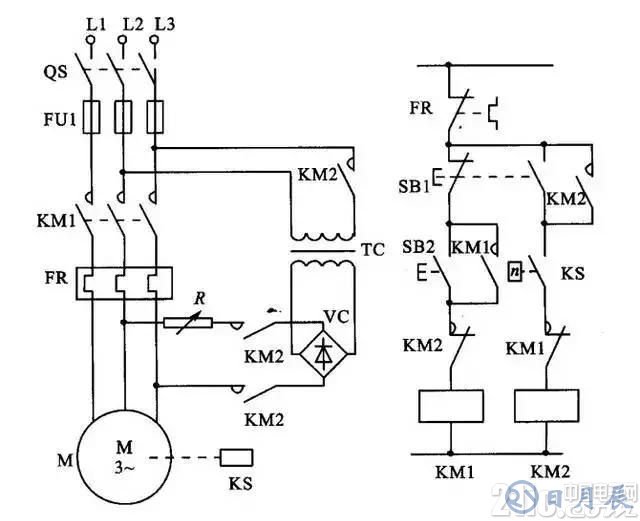

21、以速度原則控制的單向能耗制動控制線路

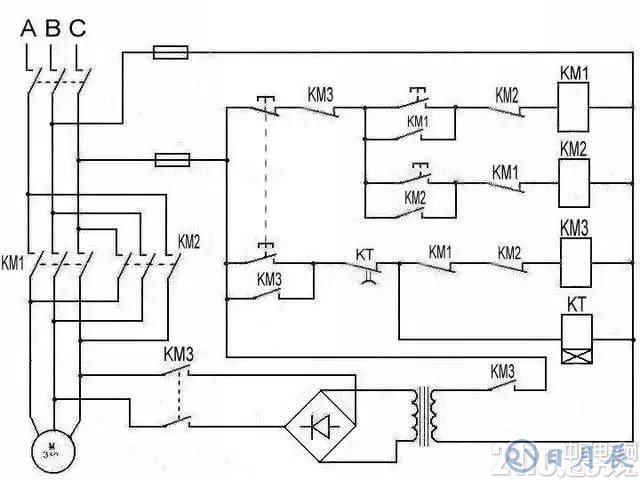

22、電動機可逆運行的能耗制動控制線路

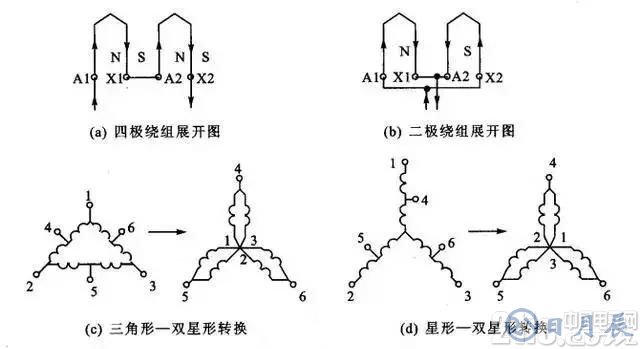

23、雙速電動機改變極對數(shù)的原理





24、雙速電動機調速控制線路

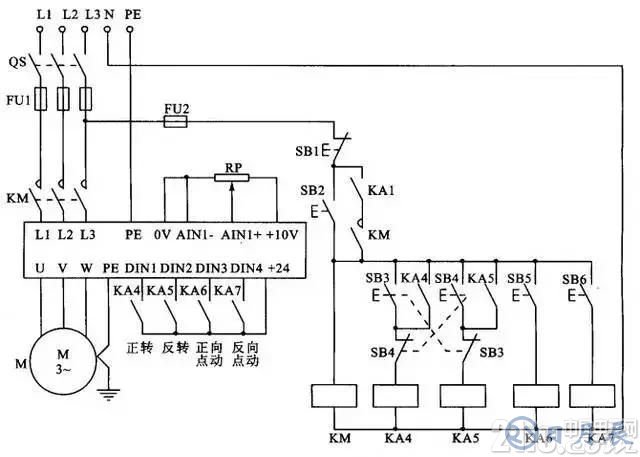

25、使用變頻器的異步電動機可逆調速系統(tǒng)控制線路

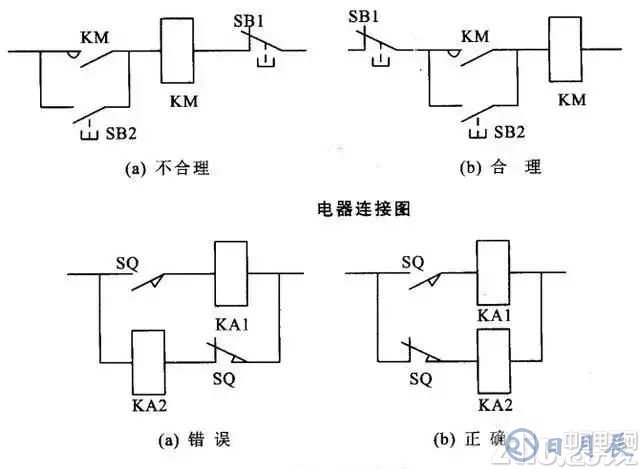

26、正確連接電器的觸點





27、線圈的連接

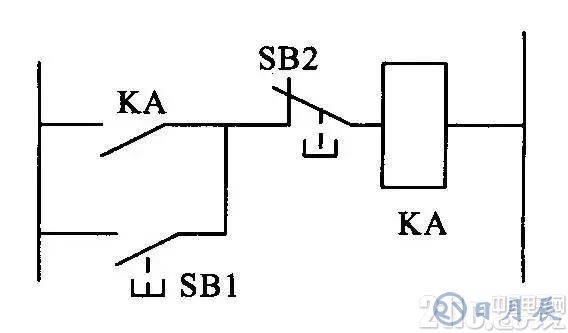

28、繼電器開關邏輯函數(shù)

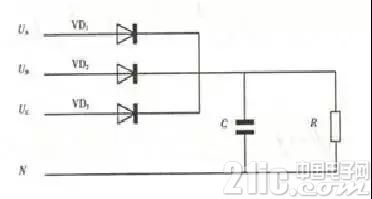

29、三相半波整流電路圖

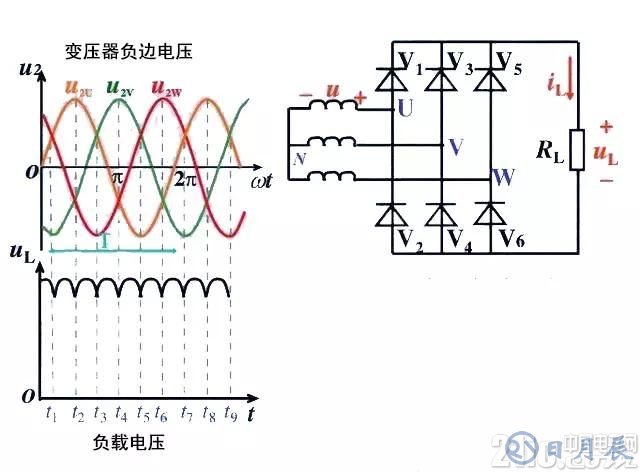

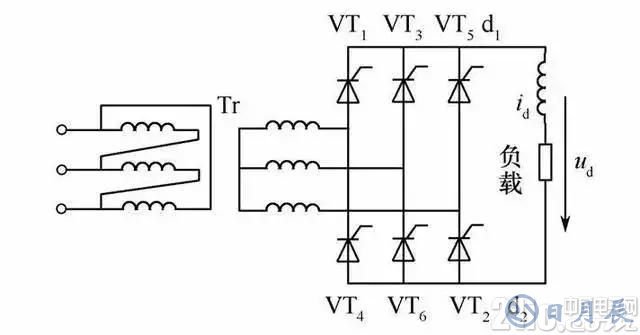

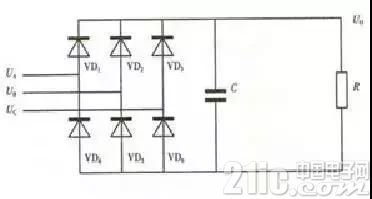

30、三相全波整流電路圖





31、三相全波6脈沖整流原理圖

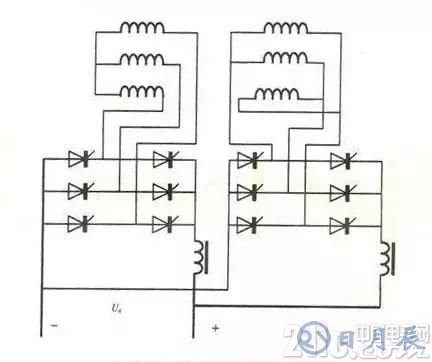

32、六相12脈沖整流原理圖





33、負載兩端的電壓





在一個周期中，每個二極管只有三分這一的時候導通(導通角為120度)。負載兩端的電壓為線電壓。

34、直流調速原理功能圖
