隨著現代通信技術的發展，通信測試儀器不斷推陳出新。各種新型設備對系統的實時響應能力的要求越來越高，一種通信測試儀器的實時響應性能，就成為系統設計能否成功的關鍵因素之一。筆者曾在多個通信測試儀器項目中，成功地應用ARM處理器、C51單片機等為主控芯片的嵌入式系統，實現了對儀器相關模塊的實時控制功能。因此提出一種在某通信測試儀器中使用C51單片機來實現實時控制的設計方案。

1 硬件設計與實現

1.1 總體方案設計

在該通信測試儀器中，實時控制模塊主要實現對射頻接收頻綜、射頻發生頻綜、濾波器組件、射頻輸入模塊、射頻輸出模塊等實時控制作用。對射頻檢波信號進行A/D轉換以獲取數據。與上位計算機進行通信等功能。

根據待實現的系統功能要求，綜合考慮系統資源，及芯片性價比等因素，確定采用以C51單片機為主控芯片的嵌入式系統方案，芯片為Silicon Labs的C8051F120，具有128 kB片內Flash存儲器、8×1 024+256 Byte的片內RAM，可尋址64 kB地址空間的外部數據存儲器接口、SPI、UART、定時器、時鐘振蕩器、PLL等，片上外設資源豐富、控制方便。

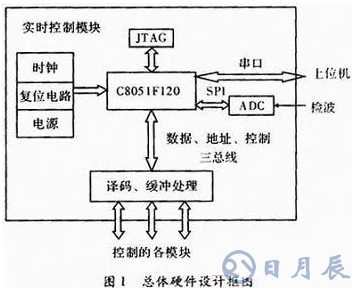

系統資源分配：射頻接收、發射頻綜模塊，內含DDS，PLL等，外部控制接口是微控制接口，因此直接用單片機的地址、數據、控制三總線實施控制。濾波組 件、射頻輸入/輸出模塊等的工作狀態與接口上信號電平高低有關，因此用GPIO的方式進行控制。A/D轉換控制使用串行外圍設備接口SPI.與上位機的通 信使用RS-232串口。總體設計框圖如圖1所示。

1.2 總線及I/O控制的設計

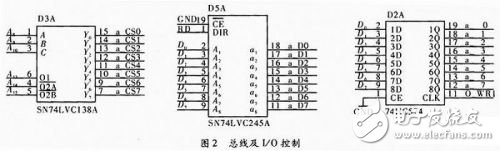

對于射頻接收頻綜、射頻發射頻綜模塊，直接采用總線控制，為避免不同的模塊控制時相互干擾，用3-8譯碼器對總線地址譯碼，產生不同模塊的片選信號。同 時數據線通過總線收發器以提高帶負載能力。對于濾波組件、射頻輸入/輸出等用I/O控制的模塊，并未直接使用51芯片的GPIO引腳，則是將數據總線經鎖 存后模擬GPIO信號供相關模塊使用，如圖2所示，其中，IO_/WR1由B_/CS7與單片機寫線邏輯或后產生。

1.3 SPI及RS232控制接口

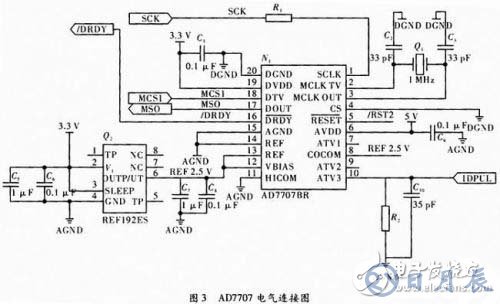

C8051F120芯片上本身自帶了A/D轉換器，但只有12位，不適合該系統的需求，故在片外另加一片ADI公司的AD7707.其分辨率為16位， 是∑-△體系結構，轉換的是輸入電平的平均值。三通道，輸入電平范圍可達±10 mV~±10 V.根據實際要求，該系統使用AIN3高電平輸入端口，Unbuffered模式，HICOM、REF-接模擬地，VBIAS與REF+均接+2.5 V參考電壓，模擬電源5 V，數字電源3.3 V，能檢測輸入范圍為0~10 V的單極性電平。其控制接口是同步串行口，用51芯片的SPI直接控制。圖3是AD7707的電氣連接圖。

單片機與上位計算機的通信使用通用異步收發器UART，外接MAX3224，將UART信號轉換為RS-232信號進行傳輸，MAX3224在 3~5.5 V低電壓下工作，卻可產生RS-232的±12 V電壓，只需連接Tx、Rx和地線即可實現異步串行通信。系統中仍有一些時鐘、復位電路和電源等，在此不再贅述。

2 軟件設計與實現

2.1 主程序框架

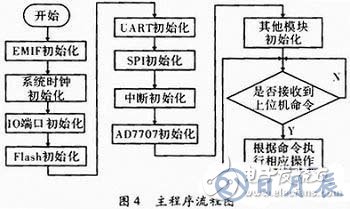

主程序流程圖如圖4所示。

主程序是順序結構，較為簡單。主要分兩部分：一是對系統各部分進行初始化設置，使其能夠工作在正常狀態。二是正常工作循環狀態，當收到上位機的控制命令時，即進行相應的操作，無命令時則等待。對于嵌入式程序而言，無限循環是必要的。

2.2 串口通信程序

串口通信程序實現與上位機的通信功能。具體操作中使用一個循環隊列存放接收到的上位機命令，分別用頭指針和尾指針指向隊頭和隊尾，將各命令字節取出，進行相應操作。命令執行完畢（隊列取空），清標志位，等待新命令。如圖5所示。

2.3 SPI通信程序

C51采用SPI主模式與AD7707進行通信。主模式寫AD7707較為簡單，單片機先寫1Byte的配置數據給AD7707，其會自動將該數據放入自身的通信寄存器，隨后AD7707根據該配置值確定下一步要寫的寄存器及數據大小，再將單片機 隨后輸入的數據放入指定位置。C8051F120發數據前，先根據SPICN寄存器的TXBMT位的值判斷是否能夠發送數據，再向自身的SPIDAT寄存 器寫數據即可，硬件會自動將數據發出。

主模式讀AD7707較為困難。當C51已設置AD7707的通信寄存器，表明下一步操作是讀AD7707的某個寄存器值后，C51向SPIDAT寫任 意值，之后SPI數據線（MOSI）上會串行移出數據，同時時鐘線上產生串行時鐘，從設備（AD7707）收到時鐘，將預備的數據送到MISO線上交給 C51，同時不采納主設備發送的任意值。C51將發送的串行數據放在移位寄存器中，當最后一位收到后即移入收緩沖器，再讀SPIDAT便可讀出數據。

2.4 其他軟件模塊

其他軟件模塊均是根據各部分硬件的具體要求，通過向所分配的對應地址空間按序發送所需數據來實現相關功能。

3 結束語

文中提出以C51單片機C8051F120為核心控制芯片的嵌入式系統，已成功應用于某通信測試儀器中，陔系統通過中斷及查詢等方式較好地實現了對整機的實時控制功能。
