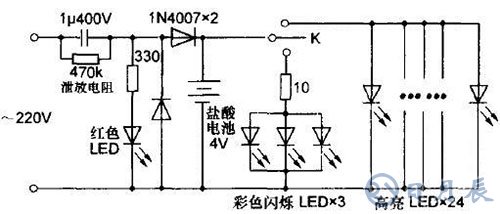

根據實物畫出的電路工作原理圖如圖所示，220V交流市電經電容降壓、二極管整流后給鉛酸蓄電池充電，紅色LED作充電指示。充好電后使用時閉合按鈕開關K,將首先接通3顆彩色閃爍LED,發出夢幻般變化莫測的七彩光芒，在夜間平添一些生活樂趣，再按一下開關K則關閉彩色閃爍LED,接著再按才會接通24顆并聯的高亮LED,由于數目較多，照明效果很好。

當鉛酸電池電壓為4V時，實測彩燈工作電流約60mA,高亮LED電流竟達600多mA.這樣大的電流不僅使得每次充滿電后照明時間不會太長，而且會對電池內部結構造成損傷，縮短使用壽命，因此必須給高亮LED串入一個小阻值限流電阻，經多次試驗選定1.2Ω時工作電流最終降為320mA,而亮度變化不太明顯，因該款燈改動不大，改造后的電路原理圖省略。
