如何確定芯片的方向

1、有橫杠的芯片辨識方向

對于有的雙列直插或者雙列貼片而言，芯片的表面有一條橫向，這條橫向就是芯片引腳的方向辨識點。芯片平放，橫杠左側的是第一個引腳，右側是最后一個引腳，引腳標號按照逆時針方向遞增，

2、有圓點的芯片辨識方向

這種圓點方式的標識方法，對于雙列直插芯片而言非常常見。這個圓點就是方向辨識點。其標識方法跟帶橫杠的標識方法類似。將芯片平放，圓點左側的是第一個引腳，圓點右側的是最后一個引腳。引腳的編號按照逆時針方向遞增。

3、有豁口的芯片辨識方向

用半圓形狀的豁口作為方向辨識點，是最常見的。豁口左側是第一個引腳，豁口右側是最后一個引腳，按照逆時針方向遞增。

4、沒有標識點的芯片辨識方向

還有很多芯片，其表面既沒有圓點，也沒有橫杠，也沒有豁口，只有字母絲印。對于這種芯片，將芯片正放，使絲印的方向為正方向，則左側引腳就是第一個，右側的是最后一個引腳，編號遞增方向也是逆時針。

5、有圓點的芯片辨識方向

LQFP四方扁平封裝類的芯片比較常見，這類芯片是用圓點來標識的。圓點左側是第一個引腳，則另一條邊的引腳是最后一個引腳。遞增方向按照逆時針方向。

芯片制作流程分解說明

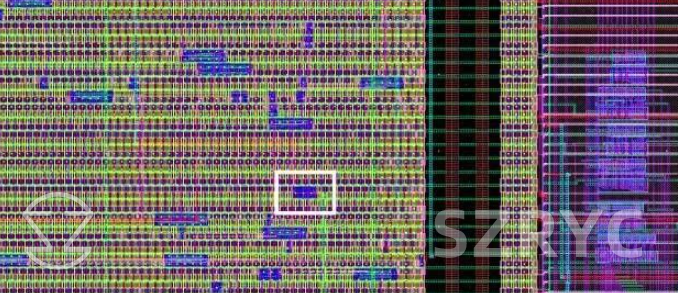

那么要想造個芯片，首先，你得畫出來一個長這樣的玩意兒給Foundry （外包的晶圓制造公司）▼

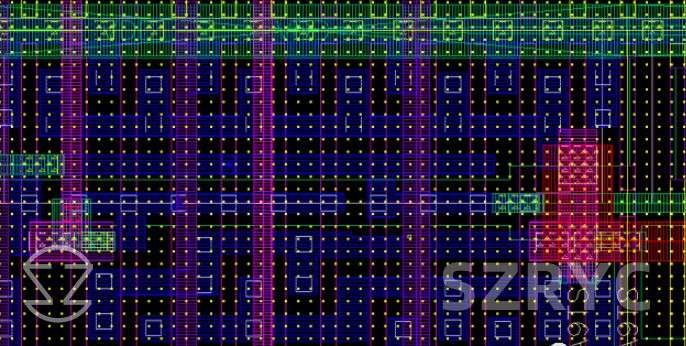

再放大▼

我們終于看到一個門電路啦！ 這是一個NAND Gate（與非門），大概是這樣▼

A， B 是輸入， Y是輸出

其中藍色的是金屬1層，綠色是金屬2層，紫色是金屬3層，粉色是金屬4層。那晶體管（“晶體管”自199X年以后已經主要是?MOSFET， 即場效應管了 ） 呢？仔細看圖，看到里面那些白色的點嗎？那是襯底，還有一些綠色的邊框？那些是Active Layer （也即摻雜層）。

最簡單的芯片原理

最簡單的芯片原理可以使用邏輯門芯片來說明。邏輯門芯片是由幾個晶體管組成的電路，用于執行基本的邏輯運算。

最簡單的邏輯門芯片包括與門（AND gate）、或門（OR?gate）、非門（NOT gate）和異或門（XOR gate）等。

- 與門（AND gate）接受多個輸入信號，并只有在所有輸入信號同時為高電平（通常表示為1）時，輸出信號才為高電平。

- 或門（OR gate）接受多個輸入信號，并只要其中至少一個輸入信號為高電平，輸出信號就為高電平。

- 非門（NOT gate）只有一個輸入信號，會將輸入信號翻轉，即高電平輸入會得到低電平輸出，低電平輸入得到高電平輸出。

- 異或門（XOR gate）接受兩個輸入信號，當兩個輸入信號相同時，輸出信號為低電平，當兩個輸入信號不同時，輸出信號為高電平。

邏輯門芯片通過不同的電路連接和晶體管的開關控制，實現特定的邏輯功能。由于這些芯片只包含少量的晶體管，能夠直接處理二進制數據，因此可以看作是計算機內部最基本的元件。

雖然邏輯門芯片是最簡單的芯片原理之一，但實際芯片的設計和功能非常復雜，包括更多的電路和功能。
