整流橋是橋式整流電路的實物產品，那么實物產品該如何應用到實際電路中呢？一般來講整流橋4個腳位都會有明顯的極性說明，工程設計電路畫板的時候已經將安裝方式固定下來了，那么在實際應用過程中只需要，對應線路板的安裝孔就好了。下面我們就工程畫板時的方法也就是整流橋電路接法介紹給大家。

　　整流橋接法

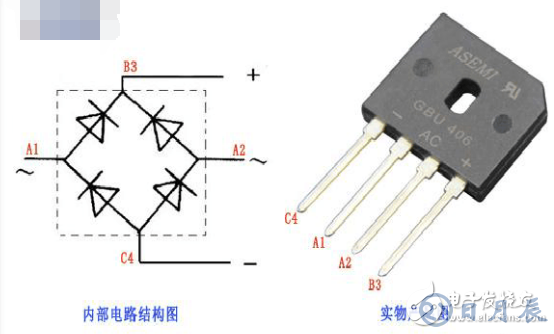

　　整流橋連接方法主要分兩種情況來理解，一個是實物產品與電路圖的對應方式。如上圖所示：左側為橋式整流電路內部結構圖，B3作

　　為整流正極輸出，C4作為整流負極輸出，A1與A2共同作為交流輸入端。右側為整流橋?qū)嵨锂a(chǎn)品圖樣式，A1與A2集成在了中間位置，正負極在最外側。實際運用中我們只需要將實物C4負極腳位對應連接電路圖C4點，實物B3正極腳位與電路圖B3相連接。上訴方式即為整流橋?qū)嵨锂a(chǎn)品與電路原理圖的連接方式。

　　整流橋連接方式第二個則是對于實物產品在電路中的接法。一般來說現在大多數電路采用高壓整流方式居多，下面我們就重點介紹下高壓整流橋的電路接法。整流橋前端是交流220V輸入，進入整流橋AC交流端，由正極直流輸出連接負載用電器正極，經負載用電器負極連接整流橋負極形成回路，完成整個電源整流的路徑。

　　正、負極性全波整流電路及故障處理

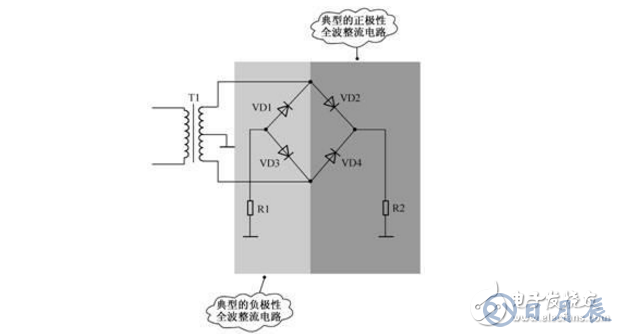

　　如圖9-24所示是能夠輸出正、負極性單向脈動直流電壓的全波整流電路。電路中的T1是電源變壓器，它的次級線圈有一個中心抽頭，抽頭接地。電路由兩組全波整流電路構成，VD2和VD4構成一組正極性全波整流電路，VD1和VD3構成另一組負極性全波整流電路，兩組全波整流電路共用次級線圈。

　　圖9-24 輸出正、負極性直流電壓的全波整流電路

　　1．電路分析方法

　　關于正、負極性全波整流電路分析方法說明下列2點：

　　（1）在確定了電路結構之后，電路分析方法和普通的全波整流電路一樣，只是需要分別分析兩組不同極性全波整流電路，如果已經掌握了全波整流電路的工作原理，則只需要確定兩組全波整流電路的組成，而不必具體分析電路。

　　（2）確定整流電路輸出電壓極性的方法是：兩二極管負極相連的是正極性輸出端（VD2和VD4連接端），兩二極管正極相連的是負極性輸出端（VD1和VD3連接端）。

　　2．電路工作原理分析

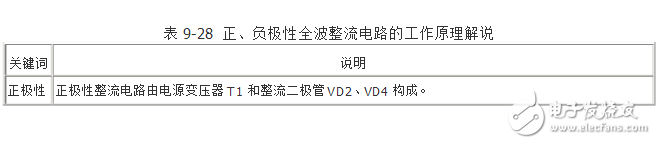

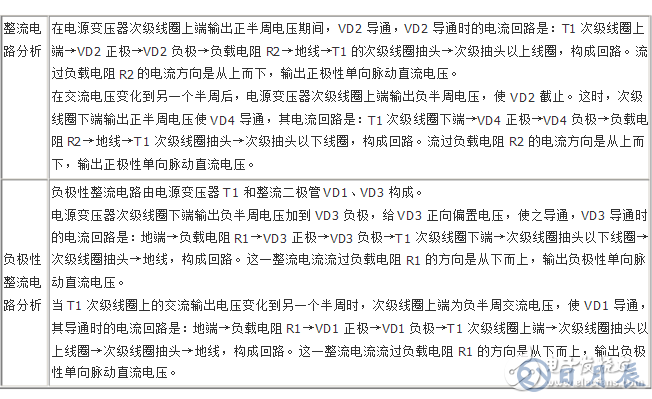

　　如表9-28所示是這一正、負極性全波整流電路的工作原理解說。

　　3．故障檢測方法

　　關于這一電路的故障檢測方法說明下列幾點：

　　（1）如果正極性和負極性直流輸出電壓都不正常時，可以不必檢查整流二極管，而是檢測電源變壓器，因?yàn)閹字徽鞫O管同時出現相同故障的可能性較小。

　　（2）對于某一組整流電路出現故障時，可按前面介紹的故障檢測方法進行檢查。這一電路中整流二極管中的二極管VD1和VD3、VD2和VD4是直流電路并聯的，進行在路檢測時會相互影響，所以準確的檢測應該將二極管脫開電路。

　　4．電路故障分析

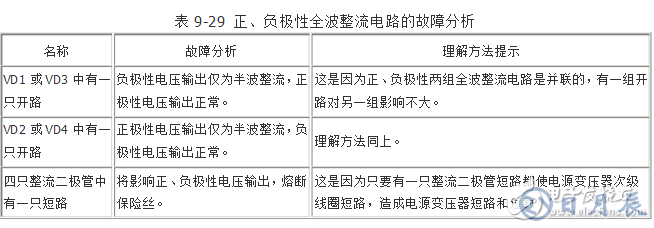

　　如表9-29所示是正、負極性全波整流電路的故障分析。

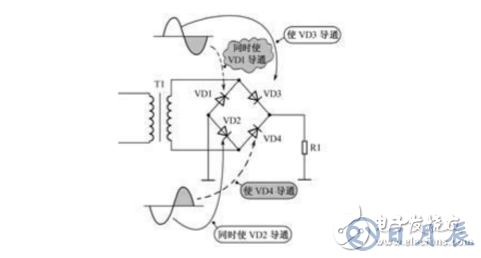

　　如圖9-25所示是典型的正極性橋式整流電路，VD1～VD4是一組整流二極管，T1是電源變壓器。

　　圖9-25 正極性橋式整流電路

　　橋式整流電路具有下列幾個明顯的電路特征和工作特點：

　　（1）每一組橋式整流電路中要用四只整流二極管，或用一只橋堆（一種4只整流二極管組裝在一起的器件）。

　　（2）電源變壓器次級線圈不需要抽頭。

　　（3）對橋式整流電路的分析與全波整流電路基本一樣，將交流輸入電壓分成正、負半周兩種情況進行。

　　（4）每一個半周交流輸入電壓期間內，有兩只整流二極管同時串聯導通，另兩只整流二極管同時串聯截止，這與半波和全波整流電路不同，分析整流二極管導通電流回路時要了解這一點。
