前言

本文是《電路設計-電路分析》專輯最后一篇文章，至此本專輯全部結束，主要介紹工作中遇到的以及一些經典電路，合計22個電路，每一張圖每一個字都是一筆一筆敲出來的，電路圖清晰，內容簡潔，適用于初學者。

正文

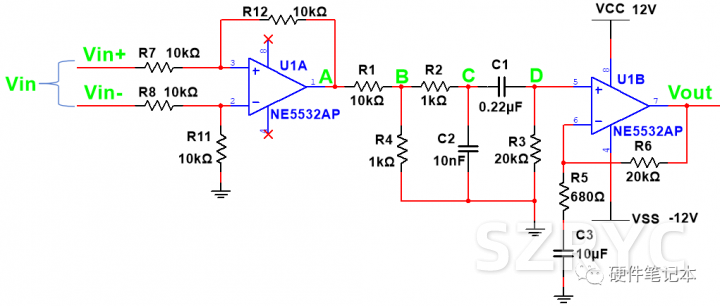

如圖，輸入1kHz正弦波，求電路的放大倍數是多少？即Vout跟Vin的倍數關系是多少？

當遇到運放電路，很多人都會抓腦袋，基礎稍好一點的同學，憑借思考，抓波形，也能猜出個一二。說實話，運放用的地方特別多，也確實比較復雜，但基礎電路我們一定要知道，然后逐步分解，就能比較好的對電路進行分析。

我們把電路進行拆解，分為5個部分：

1、差分放大電路

2、電阻分壓

3、低通濾波電路

4、高通濾波電路

5、同相比例放大電路

本文咱們先來進行逐一計算，然后再通過仿真進一步驗證。

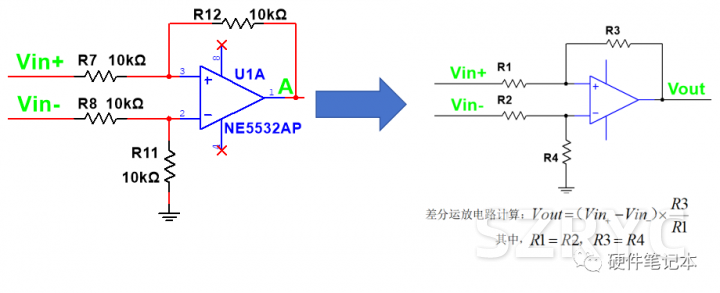

（1）差分放大電路

輸入端為差分信號的原因是增強電路的抗干擾能力。

假設Vin+=1V，Vin-=-1V

則差分電路的放大倍數為：
