可控硅在交流應用中有三種調光方式：過零消波；斷續；移相。其中以移相對眼睛的損害最小，但價高；消波方式的器件壽命長且對外干擾小。在直流中的應用與PWM相同。

　　可控硅用于調光，可交流應用和直流應用，而PWM只能直流應用，pwm調光器干擾小，調光范圍大，功率因數高。可控硅調光與其他調光方式相比有著較為明顯的優勢。　　

下文我們分析一下可控硅調光及0-10V電路結構：

一

特點：

　　無PFC，

　　恒功率，

　　隔離

　　優劣勢：

　　電路簡單，

　　效率低，

　　無控制芯片，功率最大15W

　　調光效果一般

　　典型應用方案：RCC

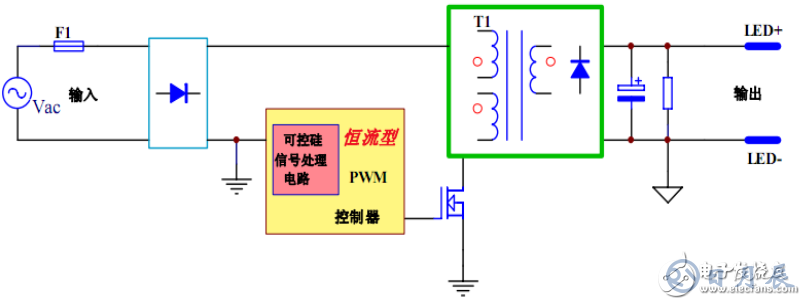

二

特點：

　　高PFC，

　　恒流電路，隔離

　　優劣勢：

　　電路簡單，

　　效率高，調光效果一般，

　　兼容性一般60%-70%

　　最大功率30W

　　典型應用方案：

　　iw36XX系列，

　　NXP SSL系列，

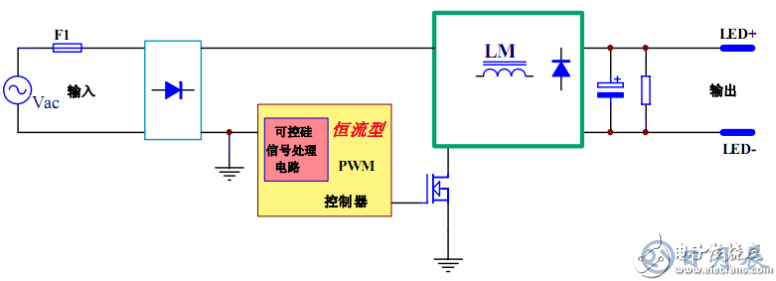

三

特點：

　　高PFC，

　　恒流型，

　　非隔離電路，

　　優劣勢：

　　電路簡單，

　　調光效果一般，兼容性一般。

　　典型應用方案：

　　BP2818

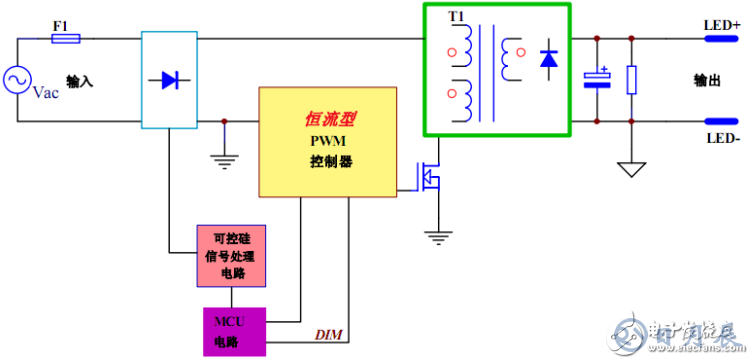

四



特點：

　　外部可控硅續流電路，MCU檢測。

　　恒流，

隔離。



五



特點：

　　非隔離，

　　恒流，

　　優劣勢：

　　兼容OK，

　　調光效果OK。

　　成本一般。需要支持DIM調光功能的恒流

PWM控制IC。

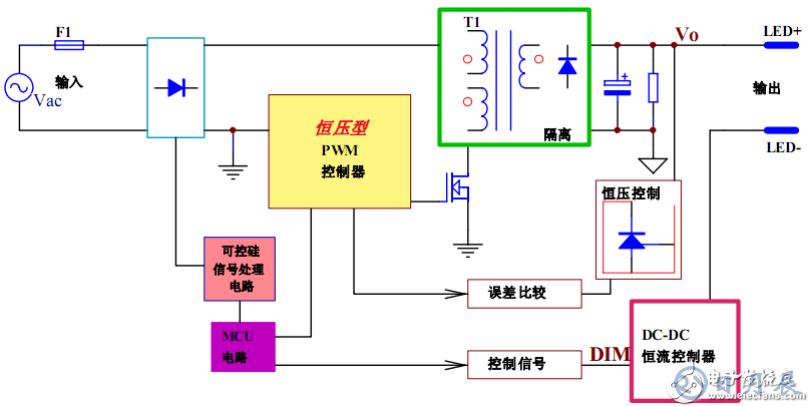

六

特點：

　　隔離，

　　恒流，

　　優劣勢：

　　電路復雜，

　　兼容性O(shè)K，

　　調光效果OK，

　　需要支持DIM的DC-DC恒流控制IC。

　　典型應用方案：

　　恒壓控制器：

　　+

DC-DC 恒流控制IC。

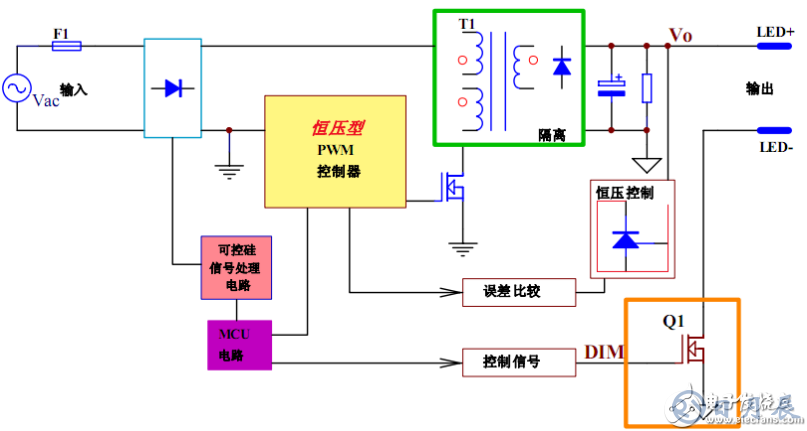

七



特點：

　　隔離，恒壓

　　優劣勢：

　　兼容性O(shè)K，

　　調光效果OK，

　　電路復雜。

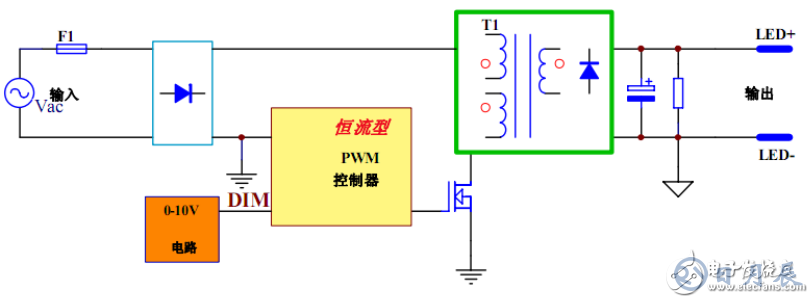

八

 特點：

　　隔離

　　恒流

　　優劣勢：

　　電路簡潔，

　　帶DIM調光功能的恒流型控制IC。

調光性能一般。
   調不到低。　　

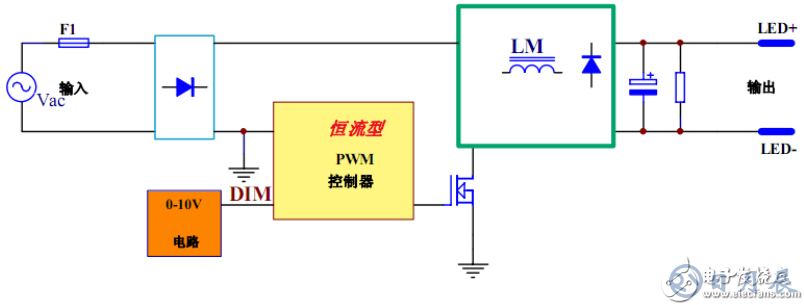

九

特點：

　　非隔離

　　恒流

　　優劣勢：

　　電路簡潔，

　　調光效果一般。調不到低。

　　帶DIM調光功能的恒流驅動IC。

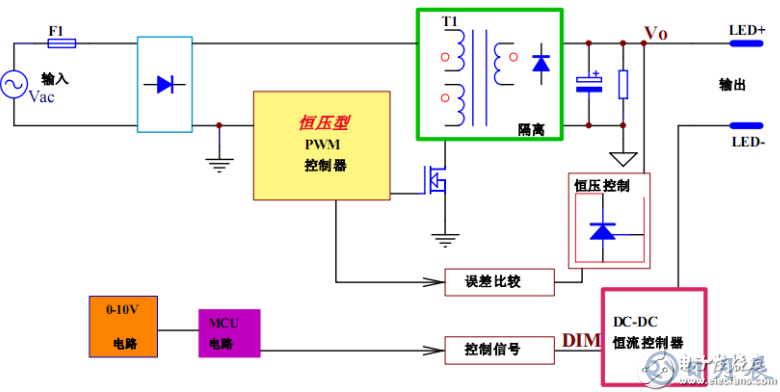

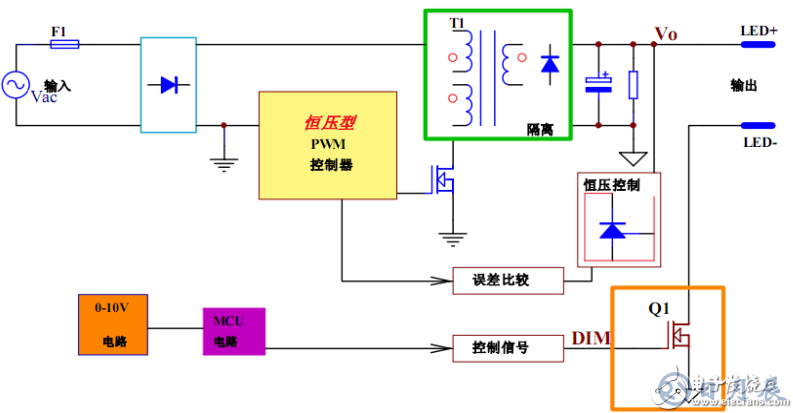

十

特點：

　　隔離，

　　恒壓，

　　優劣勢：

　　調光效果OK，



十一

特點：

　　隔離，

　　恒流

　　優劣勢：

　　電路復雜，

　　調光效果OK，

　　帶DIM調光功能的DC-DC恒流驅動IC。

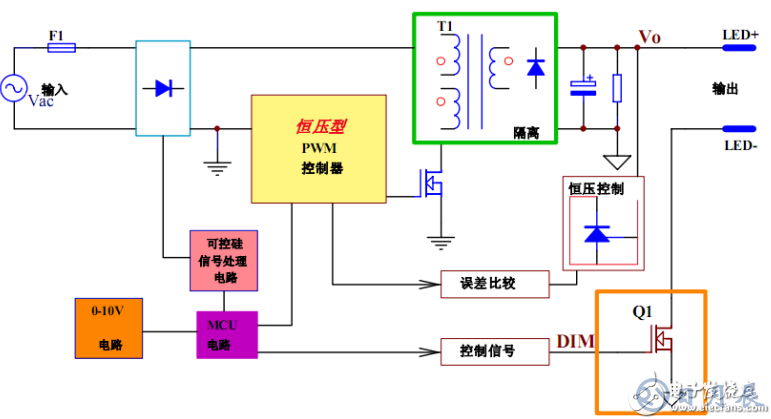

十二

 特點：

　　隔離，

　　恒壓，

　　可控硅調光，

　　0-10V

　　優劣勢：

　　電路復雜，

　　調光效果OK

采用功能選擇

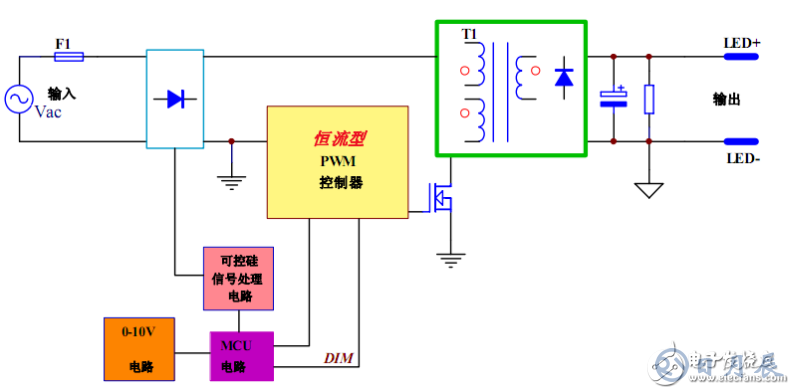

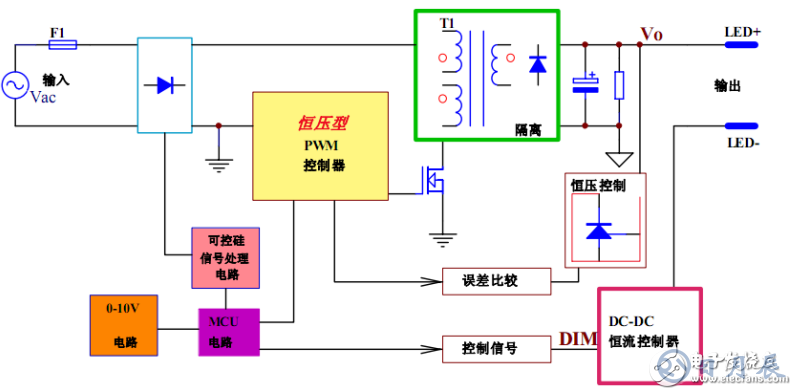

十三

特點：

　　隔離，

　　恒流，

　　可控硅調光，

　　0-10V

　　優劣勢：

　　電路復雜，

　　調光效果OK

采用功能選擇



十四

特點：

　　隔離，

　　恒流，

　　可控硅調光，

　　0-10V

　　優劣勢：

　　電路一般，

　　調光效果OK

　　采用功能選擇

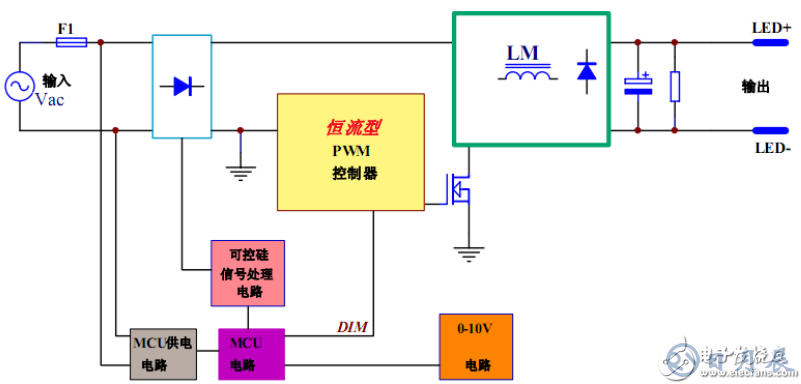

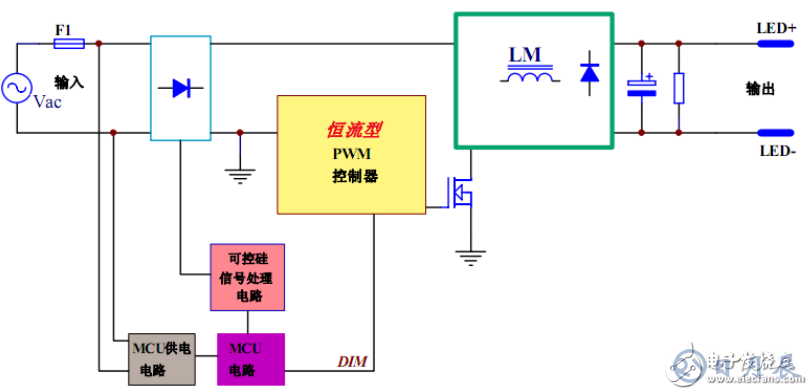

十五

特點：

　　非隔離，

　　恒流，

　　可控硅調光，

　　0-10V

　　優劣勢：

　　電路一般，

　　調光效果OK

　　增加MCU供電電路，

采用功能選擇
