(A) 多管腳芯片是如何操作設置的

在如今高速 PCB 設計中，對可編程多管腳芯片進行設置以及布線是非常煩瑣的一件事，Altium 的軟件在這方面就可以做得游刃有余。

如下圖示——高速PCB  如圖（一），雙擊選中的芯片，彈出起屬性對話框，鉤選“Swapping Options”下的“Enable Pin Swaps”如圖（二）

圖一 高速PCB

圖二

然后在菜單“Tools”選“Pin/Part Swaping”下的 Configure 配置如圖（三）

圖三

然后雙擊芯片U1彈出圖（四）

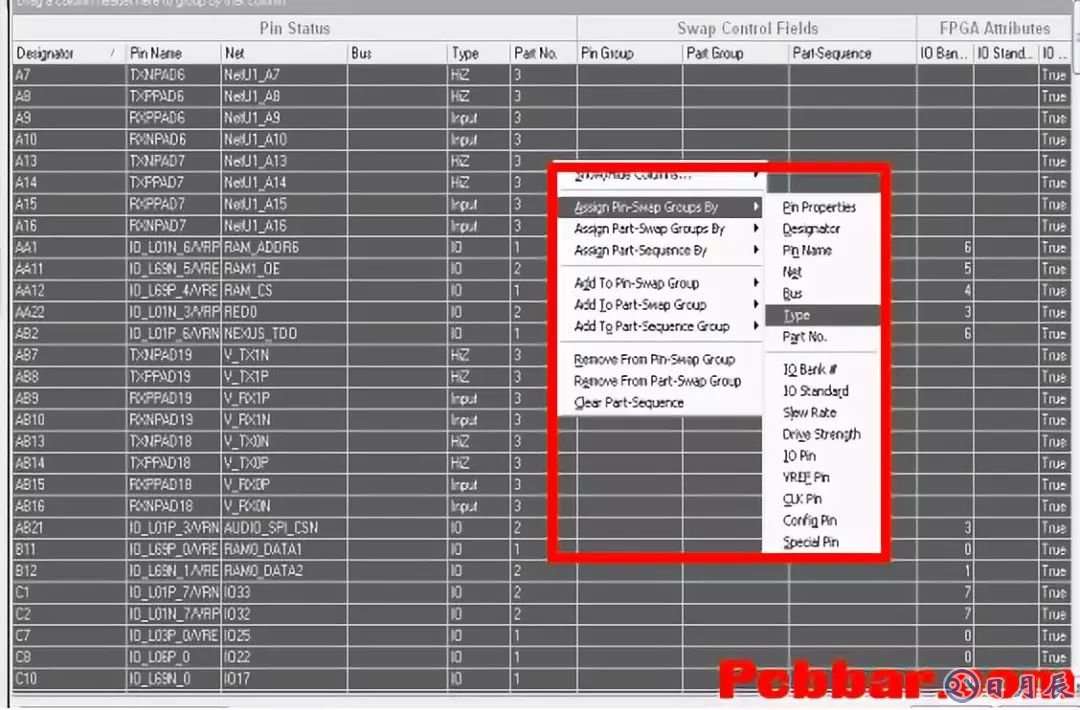

“Ctrl+A”全部選中器件，右擊選“Type”，然后單擊“OK”返回到圖（三）對話框，

在U1條目中“Pin Swap”中鉤中選項,再單擊“OK”即可。

圖四

然后在菜單“Tools”選“Pin/Part Swaping”下的“Automatic Net/Pin Optimizer” 即自動完成管腳優化。

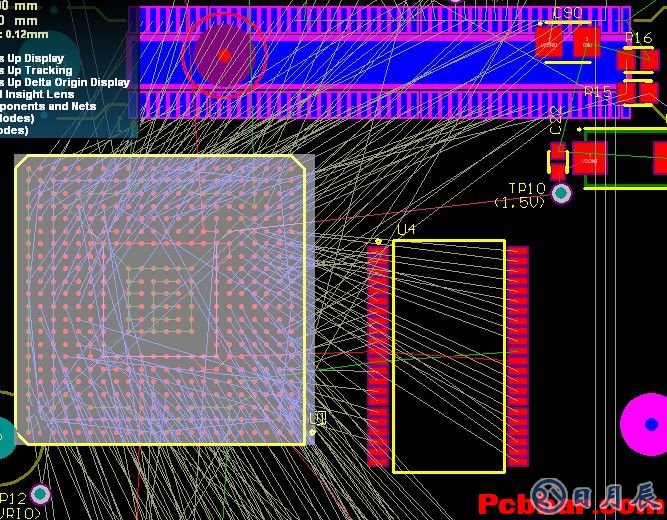

圖五 管腳優化后

(B) 芯片管腳交換是如何進行交換的

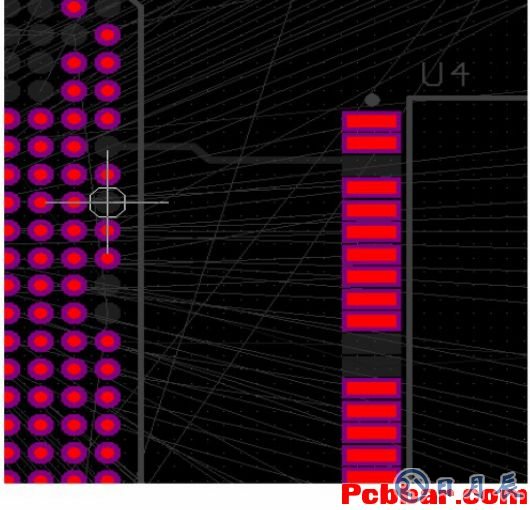

為了方便布線，往往也需要將多管腳的芯片進行交換.如圖（六），把默認飛線連接的一根線管腳交換到圖示位置

圖六

通過菜單"Tools"選"Pin/Part Swaping”下的"Interactivc Pin/Net Swaping"，然后分別占擊要交換的兩個管腳即可。如圖（七）

圖七
