74HC14的功能

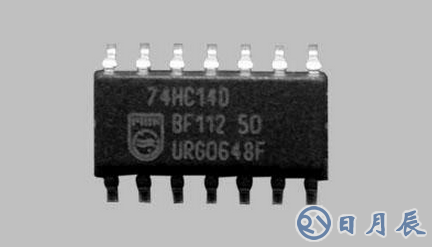

74HC14是一款六路施密特觸發反相器。可以用到需要反向的電路上，或者提高驅動能力，或者需要對信號做一下整形，都可以用到它。當輸入電壓由低向高變化時，若電壓超過正向閾值電壓Vt+，輸出為低電平。當輸入電壓由高向低變化時，輸入電壓要低于另一個閾值電壓Vt-時，輸出為高電平。

74HC14用什么替代？

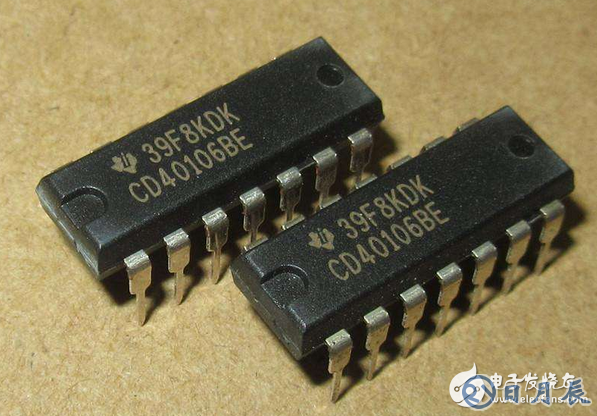

74HC14的電源工作電壓為2V ~ 6V，如果你用的電源工作電壓大于3V，用CD40106替代。

74HC14拉電流能力大概是多少mA？

74HC系列是 CMOS 器件，通常 CMOS 器件輸出高、低電平的驅動能力是一樣的，但是不同公司出品的器件參數不同，飛利浦的是單個邏輯門最大 ± 20mA，但是器件總電流（Vcc或者GND的電流）不得超過 50mA ，有的公司輸出電流只有幾mA 。以51為例，單個IO口使用，不超過20mA；8個IO口不超過32mA；32個IO口，不超過71mA。具體以實測為準。
