75N75場效應管參數和應用電路圖

發布日期： 2023-03-01 瀏覽次數： 17,781

1、75N75產品描述

75N75是N溝道增強型功率場

狀態特性穩定、快速的效應晶體管

開關速度，低熱阻，常用于電信

和計算機應用。

2、75N75產品特征

RDS(ON)=12.5m? @VGS=10V

超低柵電荷（典型的90納米）

快速交換能力

指定雪崩能量

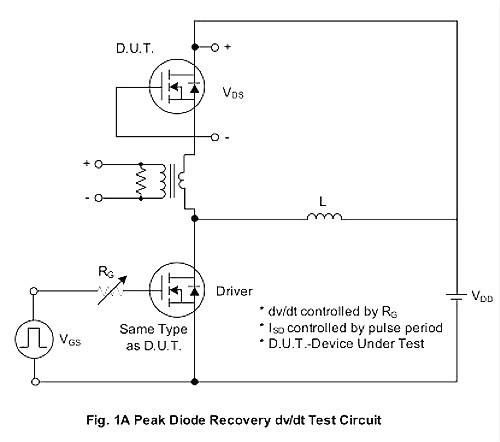

改進的dv/dt能力，堅固性高

3、75N75參數范圍

產品型號：75N75

工作方式：75A/75V

漏源電壓：75V

柵源電壓：±20V

漏電流連續：75A

脈沖漏極電流：300A

雪崩能量：900mJ

耗散功率：220W

熱電阻：62.5℃/V

漏源擊穿電壓：75V

溫度系數：0.08/℃

柵極閾值電壓：2.0V

輸入電容：3300PF

輸出電容：530PF

上升時間：79ns

封裝形式：TO-251、252、220、220F

電路圖如下

75N75場效應管應用

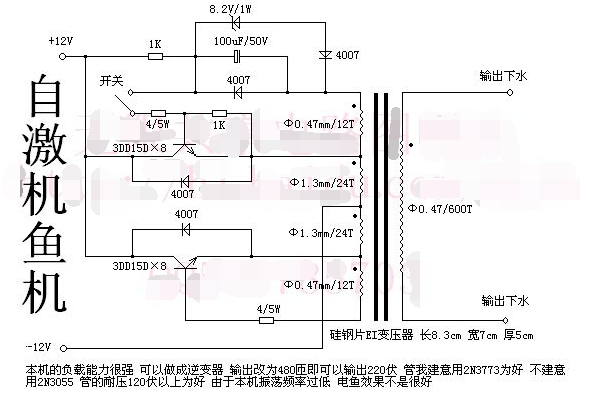

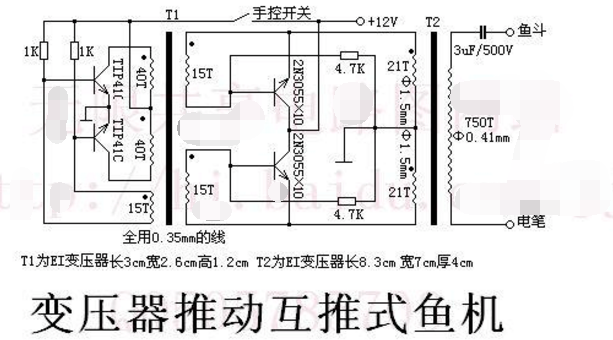

最簡單75n75魚機電路圖（三）

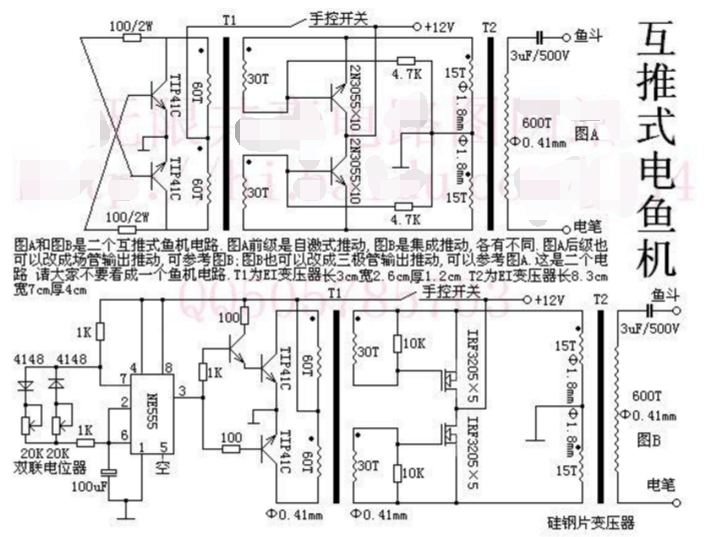

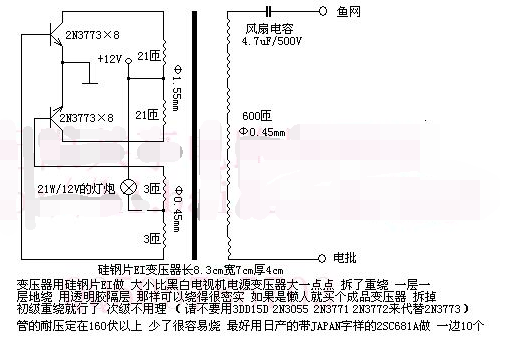

最簡單75n75魚機電路圖（四）

最簡單75n75魚機電路圖（五）

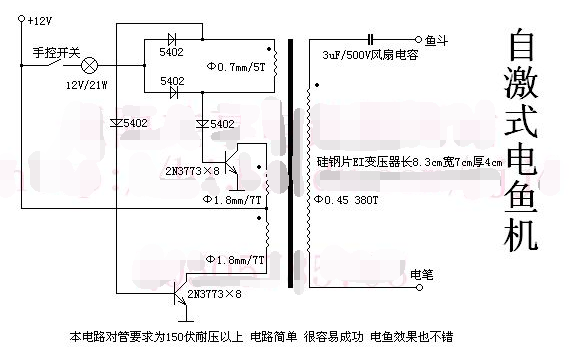

自激式電逆變器電路

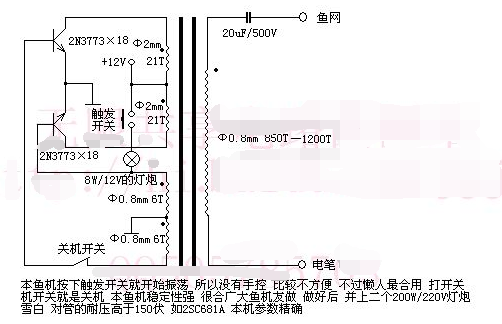

o4YBAFplofeAC6fjAAEkGZdn5lE507
?

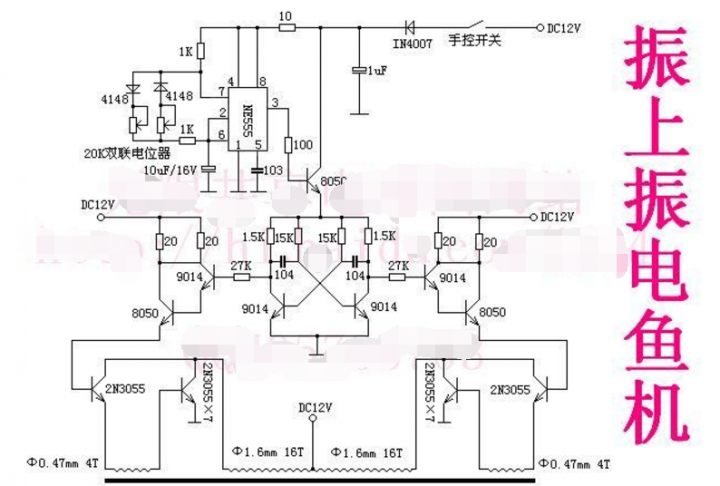

最簡單75n75魚機電路圖（六）

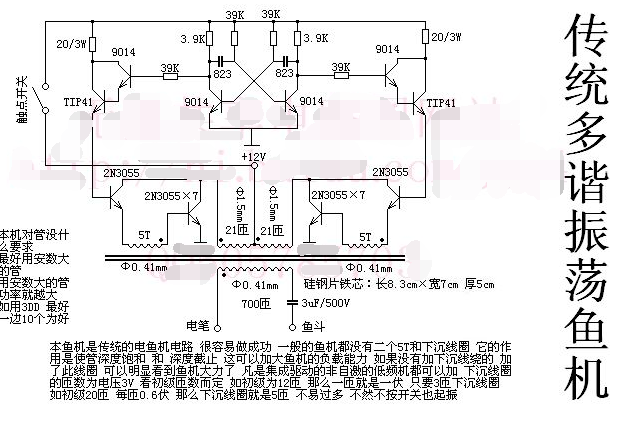

最簡單75n75魚機電路圖（七）

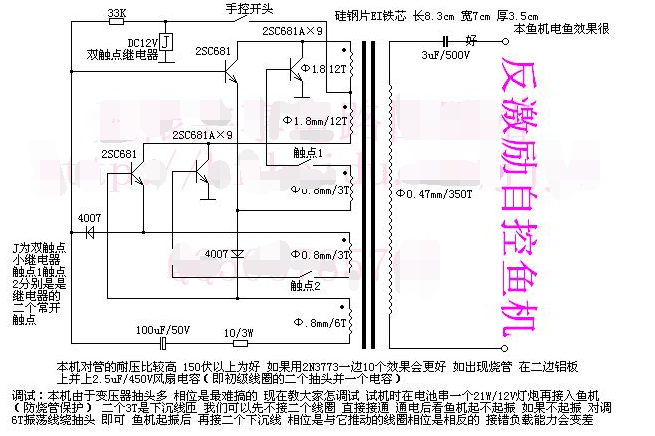

最簡單75n75魚機電路圖（八）

最簡單75n75魚機電路圖（九）

最簡單75n75魚機電路圖（十）

最簡單75n75魚機電路圖（十一）
