? ? ? ?在電子學上，通常將含有晶體管元件的電路稱作“有源電路”（如有源音箱、有源濾波器等），而僅由阻容元件組成的電路稱作“無源電路”。電腦中的晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大。

　　有源晶振

　　有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

　　有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出 端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較 差，而且價格高。

　　有源晶振是右石英晶體組成的，石英晶片之所以能當為振蕩器使用，是基于它的壓電效應：在晶片的兩個極上加一電場，會使晶體產生機械變形；在石英晶片上加上 交 變電壓，晶體就會產生機械振動，同時機械變形振動又會產生交變電場，雖然這種交變電場的電壓極其微弱，但其振動頻率是十分穩定的。當外加交變電壓的頻率與 晶片的固有頻率（由晶片的尺寸和形狀決定）相等時，機械振動的幅度將急劇增加，這種現象稱為“壓電諧振”。

　　壓電諧振狀態的建立和維持都必須借助于振蕩器電路才能實現。圖3是一個串聯型振蕩器，晶體管T1和T2構成的兩級放大器，石英晶體XT與電容C2構成LC 電 路。在這個電路中，石英晶體相當于一個電感，C2為可變電容器，調節其容量即可使電路進入諧振狀態。該振蕩器供電電壓為5V，輸出波形為方波。

　　晶振與復位常用電路圖

單片機系統必須要時鐘脈沖的，他的作用就像心跳或者鐘表的滴答。時鐘脈沖由內部RC振蕩電路（有的單片機內沒有）產生或外部晶振電路產生。內部RC振蕩電路在此不過多闡述。下面我們來說下外部晶振電路。

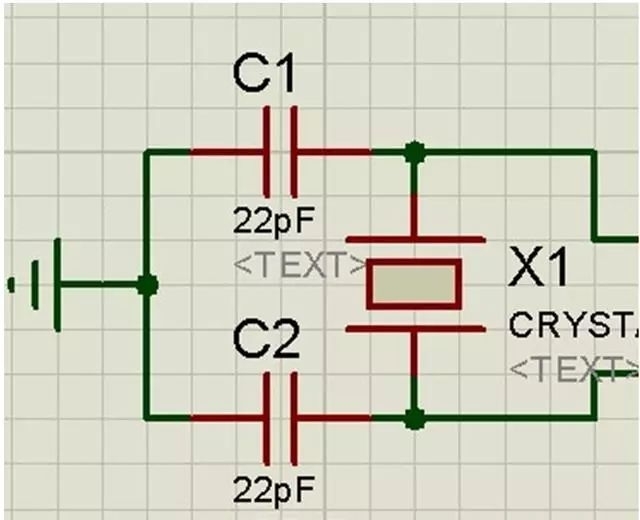

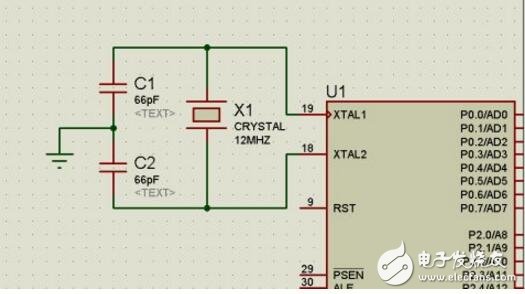

? ? 外部晶振電路如圖所示。除了晶振外還有兩個電容。這兩個電容一般容值比較小，約十幾二十幾皮法，有起振作用，一般稱之為匹配電容或諧振電容。不同芯片、不同晶振組合場合，根據諧振負載，需要選擇合適的的電容才能滿足晶振的起振要求，單片機才能正常運行。選擇合適的匹配電容有個公式，如下：

CL = C1*C2 / （C1+C2） + CS

CL為晶振的負載電容值，通過查詢晶振的數據手冊可以獲得，CS為電路板的寄生電容，我們一般取 3~5pF，取C1 = C2，那么公式可以簡化成如下：

CL = C1 / 2 + CS
