全波整流電路的特點

　　（1）使用的整流器件較半波整流時多一倍。

　　（2）整流電壓脈動較小，比半波整流小一半。無濾波電路時的輸出電壓Vo=0.9V2。

　　（3）變壓器的利用率比半波整流時高。

　　（4）變壓器二次繞組需中心抽頭。

　　（5）整流器件所承受的反向電壓較高。

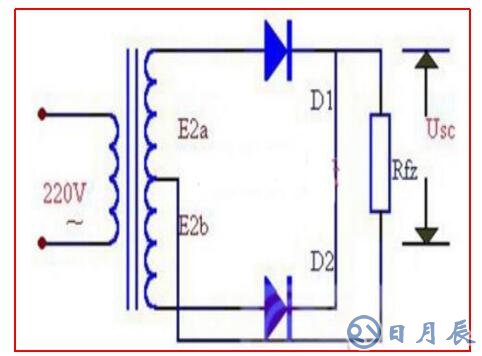

　　全波整流電路工作原理

　　全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓E2a、E2b，構成E2a、D1、Rfz與E2b、D2、Rfz，兩個通電回路。

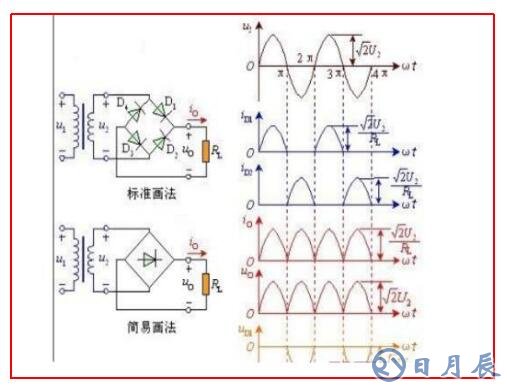

　　單相全波橋式整流器電路的工作原理

　　由圖可看出，電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、負半周內，整流電路的負載上都有方向不變的脈動直流電壓和電流。橋式整流的名稱只是說明電路連接方法是橋式的接法，橋式整流二極管：大家常用的一般是由4只單個二極管封裝在一起的元件，取名橋式整流二極管，整流橋或全橋二極管。

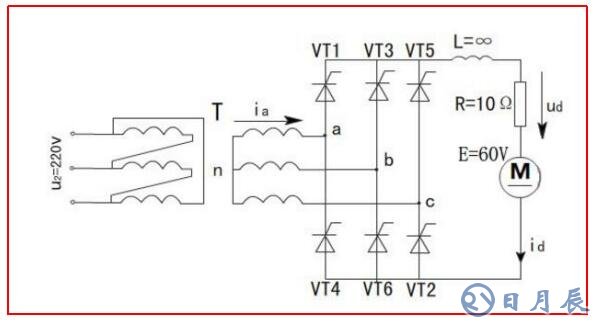

　　三相全波整流電路工作原理

　　習慣將其中陰極連接在一起的3個晶閘管（VT1、VT3、 VT5）稱為共陰極組；陽極連接在一起的3個晶閘管（VT4、VT6、VT2）稱為共陽極組。此外，習慣上希望晶閘管按從1至6的順序?qū)ǎ瑸榇藢⒕чl管按圖示的順序編號，即共陰極組中與a、b、c三相電源相接的3個晶閘管分別為VT1、VT3、VT5，共陽極組中與a、b、c三相電源相接的3個晶閘管分別為VT4、VT6、VT2。從后面的分析可知，按此編號，晶閘管的導通順序?yàn)?VT1－VT2－VT3－VT4－VT5－VT6。
