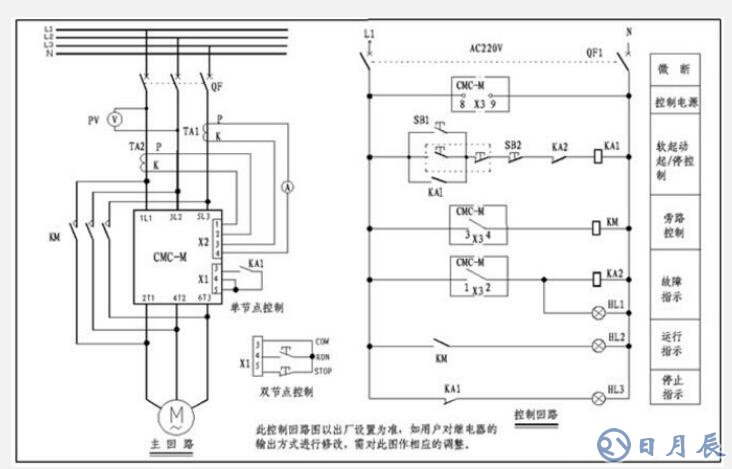

電機軟啟動器的主接線圖

　　電機軟啟動器的主接線方式

　　1、在線型

　　一切軟發動器的控制器都有電動機過載維護，當軟發動器在線運轉時軟發動器的控制器能對電機進行過載維護，不要加裝熱過載繼電器。因為經過可控硅后的電流諧波電流非常大，所以不能加裝電子式熱過載繼電器，否則熱繼的誤動作使體系不能正常作業。因為可控硅比較貴重并且替換困難，為了維護可控硅要用迅速熔斷器避免軟發動器下口發作短路焚毀可控硅，圖4A是指在常常運用的場合，軟起動器的上口不加接觸器，圖4B是指不常常運用的場合，在泊車后將軟發動器的電源斷開。

　　2、旁路型

　　旁路運轉軟發動器，離開旁路接觸器是無法運轉的，所以在兩種主接線計劃里都有。關于軟發動器上口的接觸器的效果和在線運轉方法下效果一樣在此不再重復。側重闡明的是熱繼電器，把它安方在旁路接觸器的下口，不經過起動電流最佳，尤其是電子熱繼電器，因為經過軟發動器后電流諧波很大能攪擾電子熱繼電器誤動作而使電機泊車。別的因為可控硅的短時作業沒必要裝置迅速熔斷器，所以在主結線計劃里沒有加裝迅速熔斷器。

　　3、內置旁路型

　　它的主接線和在線型的大致一樣，僅有的長處是因為可控硅的短時作業沒必要裝置迅速熔斷器。

　　電動機的過載維護是有軟發動器的控制器完成的，它不只在功用和功能上超越電子熱繼電器，并且不會因主回路的諧波電流及外界的攪擾而誤動作。
