步進電機的驅動

stm32為例，使用ULN2003，TB6600電機驅動板，介紹步進電機的常用驅動方式。

步進電機

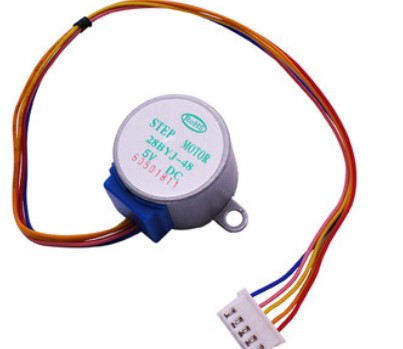

我使用的是一個教學用的小步進電機，驅動電壓只有5V，所有的步進電機驅動原理都是類似的，電機詳情如圖。

產品參數

該模塊為5線4相步進電機，可以使用普通的uln2003芯片驅動。

驅動要求：能夠提供較快的電流上升和下降速度，使電流波形經量接近矩形。提供具有戒指期間釋放電流流通的賄賂，以前降低繞組兩端的反電動勢，加快電流衰減。具有較高的功率及效率，步進電機的轉速與脈沖信號的頻率姐可以對單機進行調速。

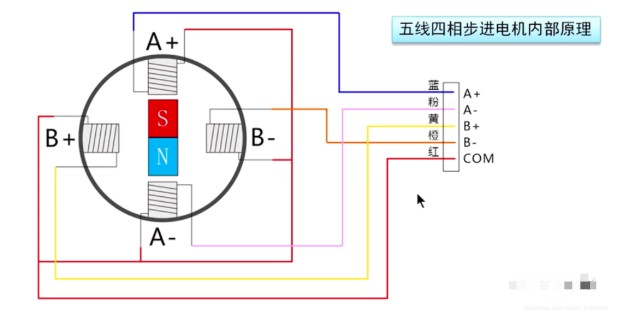

內部結構圖

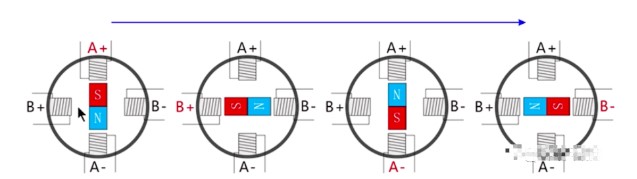

四拍驅動方式

在四線驅動方式中，每次僅有一個線圈通電，對磁鐵具有吸引作用，從而使電機進行轉動，每次轉動一個相位。改變脈沖方向，才可以正常運轉。

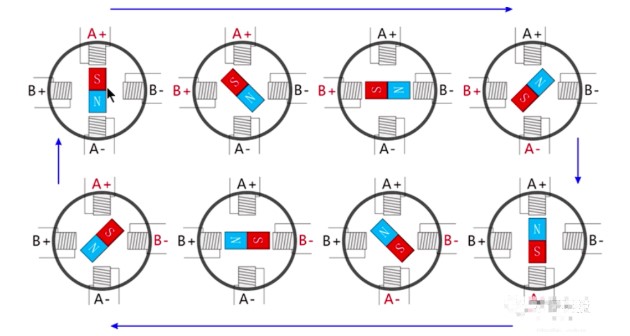

八拍驅動方式

再八相驅動方式中，實現了更精細的角度控制，適用于高精度場合。

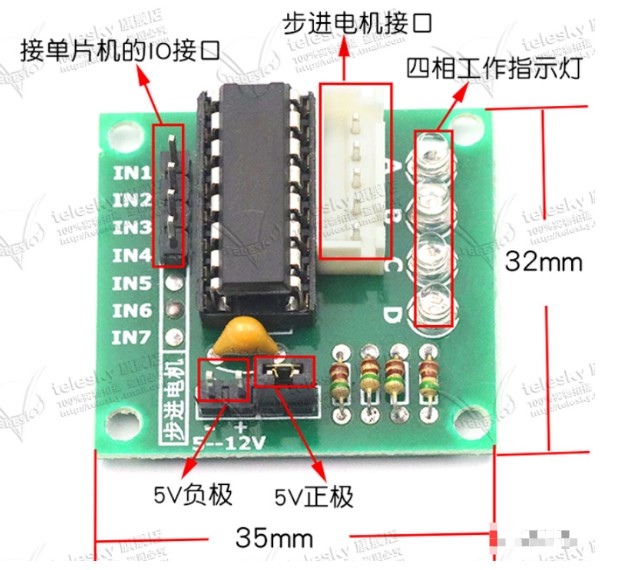

ULN2003

步進電機要加驅動才可以正常運轉，其需要較大的驅動電流，單片機的引腳無法輸出電流無法滿足其需求，故需要ULN2003驅動芯片來驅動電機。

接線方式如圖：

程序設計

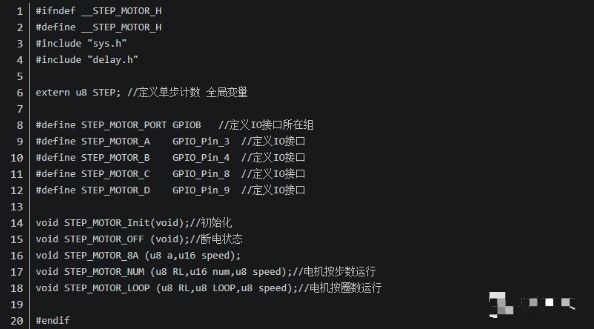

step_motor.h

這里使用了GPIOB的幾個IO口作為電機的驅動接口，當然你可以根據自己的需要修改。要特殊說明的是斷電狀態函數是由于步進電機在停止轉動時，如果線圈還在通電，會照成電機發熱甚至損壞，故在每次轉動后都要將電機處于斷電狀態。來保護電機。

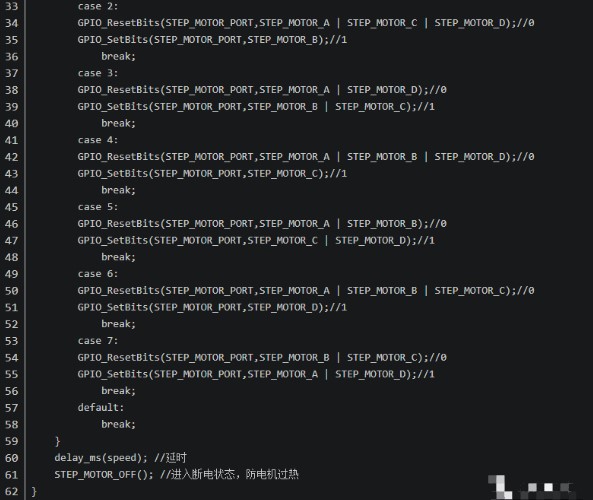

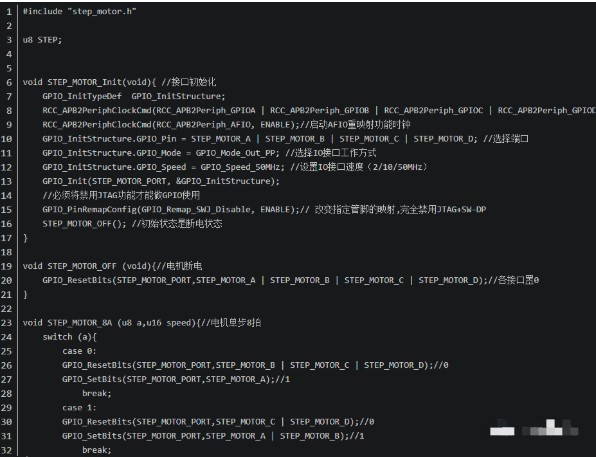

step_motor.c

該驅動方式采用的是八拍的驅動方式，根據所在的拍數決定引腳的電平變化，電機按步數運行則是每步執行一個節拍，根據節拍的順序07或70來對電機進行轉動方向的控制，用每個節拍的間隔時間來對電機的轉動速度進行控制，間隔越短電機速度越快，扭矩也就越小。

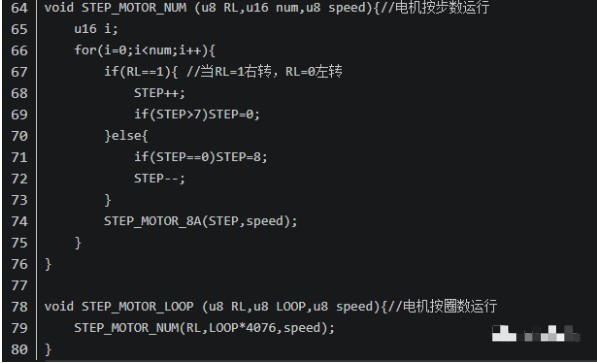

按圈數運行，這里值得說明的是，步進電機每旋轉一個完整的周期(8拍)并使是轉軸旋轉了一圈，電機內部是由減速齒輪的，所以一個周期并不是一圈，這之間有一個轉換關系，不同的電機比例系數不同，這里也可以通過調節系數，來對電機進行旋轉角度的控制。
