                      BP9833A是晶豐明源研發的一款非隔離驅動IC，主要應用于日光燈管系列驅動。價格便宜，方案簡單，能夠用很少的外圍元件就實現輸出恒流的一款驅動IC。

下面我們就來介紹下這塊IC的技術參數和應用：為了更好的對IC性能更好的測試，我們設計了如下最實用的方案。也是最能體現和挖掘BP9833A 驅動IC性能設計。



	BP9833A 設計18W LED  驅動 電源，

	特點：



	?  高效率



	（92.3%@220Vac，滿載）



	?  高精度負載調整率



	（±0.6%@220Vac，Vo：36V~76V）



	?  高精度線性調整率



	（±0.8%@132Vac~265Vac，滿載）



	?  具有多種保護功能，可靠性高



	?  體積小



	?  總元件數少，成本低





		1.  設計 規格



		1.1 輸入規格



		?  輸入電壓： 90Vac~265Vac



		?  輸入頻率： 47Hz~63Hz



		1.2 輸出規格



		?  輸出電壓： 36V~76V



		?  輸出電流： 240mA



		2.  評估 結果



		2.1 電氣 性能 測試結果



		?  效率： 92.3%（220Vac，滿載）



		?  線性調整率： ±0.8%（132Vac~265Vac，滿載）



		?  負載調整率： ±0.6%（220Vac，Vo：36V~76V）



		2.2 保護功能 測試結果



		?  短路保護 OK

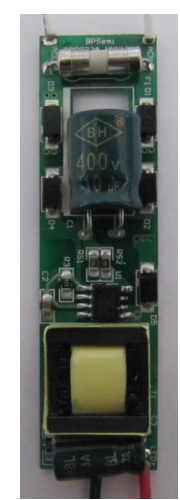

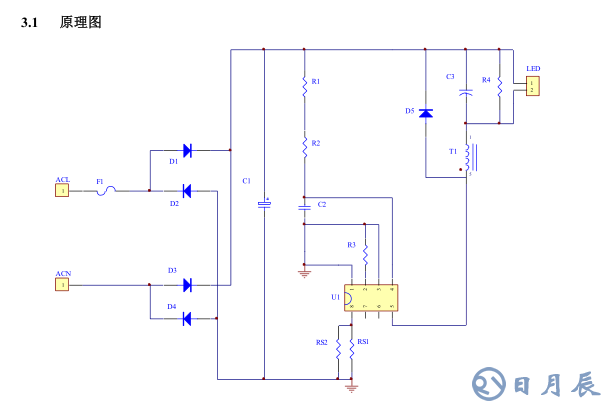

		如下為原理圖：



		BOM清單材料表



			NO.  器件名稱  參數描述  用量  單位  位號



			1  貼片電阻  0805-1.5R-1%  1  Pcs  RS1



			2  貼片電阻  0805-1.8R-1%  1  Pcs  RS2



			3  貼片電阻  1206-270K-5%  2  Pcs  R1，R2



			4  貼片電阻  0805-8.2K-5%  1  Pcs  R3



			5  貼片電阻  1206-1.0M-5%  1  Pcs  R4



			6  貼片電容  0805-X7R-2.2uF-10%-025V  1  Pcs  C2



			7  貼片二極管  M7-1A-1000V-SMA  4  Pcs  D1,D2,D3,D4



			8  貼片二極管  ES1J-1A-600V--SMA  1  Pcs  D5



			9  芯片  BP9833A  1  Pcs  U1



			10  保險絲  1A-250V-3.6*10 1  Pcs  F1



			11  電解電容  10uF-400V-105℃-10*17  1  Pcs  C1



			12  電解電容  2.2uF-400V-105℃-6*13  1  Pcs  C3



			13  變壓器  1.5mH-EPC13  1  Pcs  T1



			14  線材  26AWG-UL3239-3KV-150℃-66mm-白色  2  Pcs  ACL, ACN



			15  線材  26AWG-UL3239-3KV-150℃-66mm-黑色  1  Pcs  LED-



			16  線材  26AWG-UL3239-3KV-150℃-66mm-紅色  1  Pcs  LED+



			17  PCB  PCB-FR4-63mm*17mm*1.2mm  1  Pcs  PCB

			變壓器采用EPC13，設計參數如下：

			EPC13  1.5mH   5+5









							腳位

							線徑

							匝數

							電感量

							磁芯

							骨架





							主繞組P

							5腳→1腳

							0.21mm

							227Ts

							1.5mH±5%

							EPC13

							膠木










                			備注：2、3、4、6、7、8腳全部剪掉。

			EPC13  1.5mH   5+5









							腳位

							線徑

							匝數

							電感量

							磁芯

							骨架





							主繞組P

							5腳→1腳

							0.21mm

							227Ts

							1.5mH±5%

							EPC13

							膠木










                			備注：2、3、4、6、7、8腳全部剪掉。



			詳細測試參數如下：







				 效率



				帶載（Vo）



				效率（%）



				90Vac  110Vac  132Vac  176Vac  220Vac  265Vac



				76V  88.5  90.7  91.9  92.0  92.3  91.6



				66V  89.0  90.8  91.5  92.2  91.5  91.3



				56V  89.2  90.5  91.1  91.4  90.8  90.6



				46V  88.6  90.0  90.5  89.9  89.5  88.7



				36V  88.0  89.0  89.2  89.3  88.6  87.0

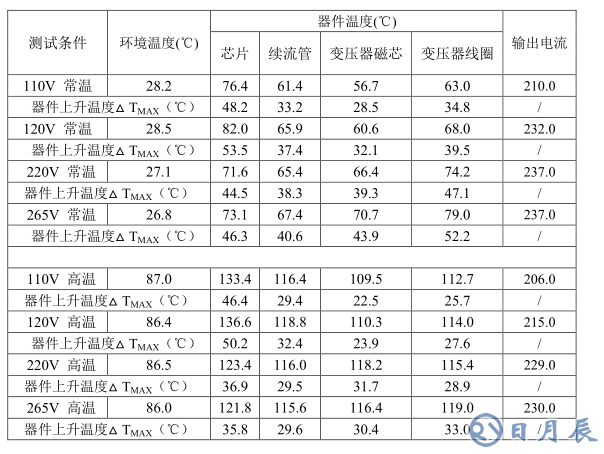

				溫升測試如下：



				講到這里，整個BP9833A的設計測試基本已經完成。希望能對各位帶來幫助。
