電子標簽又稱射頻標簽、應答器、數據載體；閱讀器又稱為讀出裝置、掃描器、讀頭、通信器、讀寫器（取決于電子標簽是否可以無線改寫數據）。電子標簽與閱讀器之間通過耦合元件實現射頻信號的空間（無接觸）耦合；在耦合通道內，根據時序關系，實現能量的傳遞和數據交換。

　　電子標簽是RFID技術的載體，常用工作頻率：

　　-125KHZ

　　-13.56MHz

　　-915MHz

　　-2.45GHz

-5.8GHz



圖1為電源產生電路的具體設計。由于915MHz電子標簽無源，所以必須在射頻場中獲得交流能量后轉化為 直流能量再供給其各個模塊正常工作使用。從讀寫器傳來的射頻識別信號，通過電磁耦合，由電子標簽的 天線接收，再由橋式二極管全波整流電路對收到的交流電壓信號進行整流，經電容濾波器進行低通濾波后 ，再由穩壓管穩壓電路進行穩壓輸出，即可得到整個電子標簽各個部分正常工作所需的直流電壓。在 Multisim中的具體設計如圖1所示。

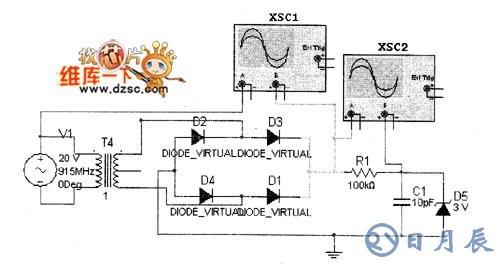

圖1    電源產生電路
