36W降壓AC口多協議PD車載手機快速充電方案基于快充車充芯片EDP3025，由芯片廠商易能微電子出品，EDP3025 是為多協議（含 PD 協議）快充車充設計的一顆電源管理芯片；內部集成了 QC2.0/3.0、PE1.0、AFC、 FCP、SCP、BC1.2 DCP、PD2.0 及 APPLE 2.4A 快充協議，PD 支持 5V,9V,12V 電壓；在任意口插入設備都快 充，兩路都插入設備輸出電壓降到 5V；支持蘋果（IPhone 8/IPhone X）、惠普、戴爾、華為、小米、索尼等品牌 PD2.0 手機、筆記本、平板和游戲機快速充電且兼容性優異；芯片集成了輸出欠壓、過流保護、 短路保護自恢復等多重安全保護功能。

◆全協議（含 PD）快充車充

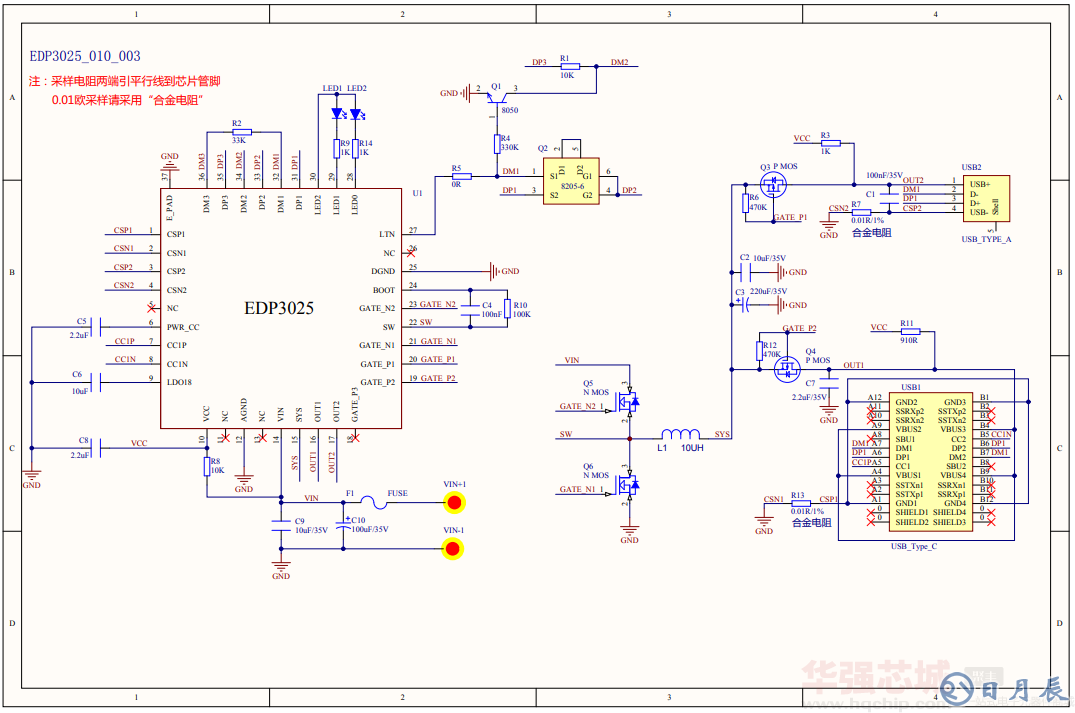

EDP3025兩路多協議PD,QC,PE,AFC,FCP,SCP單芯片快充車充方案.

用一顆芯 片完成了 DC-DC 升降壓和快充協議，方案集成度高，外圍原件少，熱效率優秀. 元件溫度低于 70℃。 支持 PD2.0, QC2.0, QC3.0, PE, AFC, FCP, SCP, BC1.2 DCP, Apple 2.4A 快充協議. PD 支持 5V, 9V, 12V 輸出電壓. 測試了市場上幾乎 所有相關協議設備，包括手機和筆記本等，兼容性幾乎做到 100%. 支持過壓/欠壓，過流，短路等保護功能. 安全性高，可靠性好，生產簡單，是 當前市面上唯一一款雙口輸出全協議帶 PD 的快充車充方案.

?支持 PD2.0, QC2.0, QC3.0, PE, AFC, FCP, SCP, BC1.2 DCP, APPLE 2.4A 快充協議, 兼容市面上幾乎所有相關協議 手機。PD 支持蘋果 iPhone8 / iPhoneX， HP、DELL、華為、小米、任天堂等 筆記本，平板，手機和游戲機等兼容 性優異，

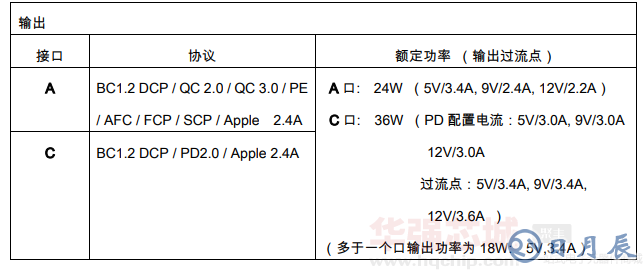

?兩路 AC 口輸出: C 口支持 PD2.0 快 充; A 口支持 QC, PE, AFC, FCP, SCP 快充;

?PD 額定 36W 輸出功率（可配置:18W, 24W,36W,45W 等）

?放電效率：大于 93%@5V/3A ? C 口對手機充電不反灌

?輸出電壓自適應

?上電 LED 燈指示 ? 快充 LED 燈指示

?AC 口都插入手機后輸出電壓降到 5V

?過流，過壓/欠壓，短路保護

?輸入電壓范圍: 8.0V~28V（耐壓 40V）

?輸出電壓范圍：4.5V~12V

?芯片耐壓 40V

操作UI

插入汽車車充座系統開始工作，此時插入手機后開始給手機充電. 若手機支持快充的話則 執行快充握手后協調輸出電壓進入快充，LED 快充指示點亮. 負載電流小到一定程度后確認手 機充滿電，延時一段時間后關閉輸出，進入待機. 待機后再次拔插手機重新給手機充電. 當發生過壓，欠壓，過流，短路等異常時，立即關機.
