今天為大家介紹一項國家發明授權專利——超聲波水表流量檢定標準裝置。該專利由姜躍煒申請，并于2018年8月31日獲得授權公告。

內容說明

本發明涉及一種流量檢定標準裝置，具體為一種超聲波水表流量檢定標準裝置。

發明背景

流量檢定標準裝置是應用于流量計檢定和校準的標準測試臺，其精確性和穩定性在很大程度上影響著生產的流量計的計量精度，一種精度高、穩定性好的流量檢定標準裝置不僅可以為生產廠家、質監部門及計量技術機構提供可靠的技術依據，更為長遠的目標是為我國今后引入智能化流量計提供準確、統一的計量標準。

在現有技術中，超聲波水表流量檢定裝置中通常采用手動調節閥門或者自動化調節閥門用于調節通過待檢定超聲波水表的流量大小，以便測試其在不同流量值的計量精確度。其中，手動調節閥門通常是采用單個或多個節流閥，其流量調節過程緩慢、復雜，流量波動大、穩定性差并且不能自動化調節，而現有的自動化調節閥則采用閉環反饋調節閥門開度，其反饋信號易受使用環境的干擾，容易造成流量的突發波動。

發明內容

為了解決上述技術問題，本發明的目的在于提供一種超聲波水表流量檢定標準裝置，能夠?qū)崿F(xiàn)多檔位精確穩定調節流量的目的。

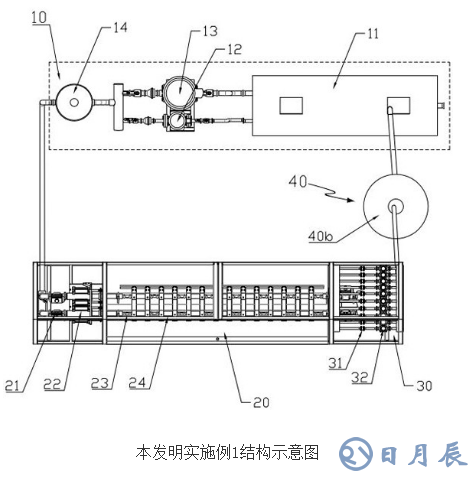

為了實現上述目的，本發明的技術方案是：一種超聲波水表流量檢定標準裝置，包括恒壓供水系統、標準體積裝置以及超聲波水表檢測臺構成的環形系統，還包括用于調節系統流量的多檔位定點流量調節裝置。

優選地，所述多檔位定點流量調節裝置包括文丘里噴嘴和電磁閥。所述標準體積裝置是容積罐，所述恒壓供水系統、超聲波水表檢測臺以及容積罐依次環形連接，所述多檔位定點流量調節裝置設置在超聲波水表檢測臺與容積罐之間。

所述標準體積裝置是環形體積管，所述恒壓供水系統、環形體積管以及超聲波水表檢測臺依次環形連接，所述多檔位定點流量調節裝置設置在超聲波水表檢測臺與恒壓供水系統之間。

所述環形體積管包括氣動球閥、氣動三通球閥、氣動四通球閥、收發球筒、快開盲板、彈性球置換器、標準管段和檢測開關，所述氣動四通球閥的兩個進出水口，分別連接所述兩個收發球筒，所述氣動四通球閥另兩個進出水口分別與氣動球閥相連，所述檢測開關固定在所述標準管段上，所述彈性球置換器放入所述收發球筒內，所述收發球筒與所述標準管段相連。

所述超聲波水表檢測臺包括氣動球閥、氣缸組、水表夾具、超聲波水表和導軌，所述氣動球閥與所述氣缸組相連，所述氣動球閥與所述環形體積管相連，所述氣缸用于推動所述水表夾具，所述水表夾具在所述導軌上移動，所述超聲波水表放在所述水表夾具上，所述水表夾具另一端通過所述氣動球閥連接至所述多檔位定點流量調節裝置。

所述恒壓供水系統包括水箱、水泵和穩壓罐，所述水泵的個數為2，所述水箱通過手動球閥分別連接至所述兩個水泵，所述兩水泵分別連接兩個止回閥后與所述穩壓罐相連。所述兩水泵的型號具體根據所需要測量的流量而定。

本發明的有益效果在于：1）在超聲波水表檢定標準裝置中采用文丘里噴嘴和電磁閥組成的多檔位定點流量調節裝置替代傳統的手動或自動閥門來定量控制檢定標準裝置和超聲波水表中的流量大小。所述文丘里噴嘴的不同口徑對應于不同的流量，在壓力穩定的情況下能夠起到固定流量作用，而電磁閥可以控制水流通斷。根據超聲波水表的檢定要求，設置相應的流量通道，就能夠?qū)崿F(xiàn)定點流量的精確調節，再通過電磁開關閥門組就可以實現流量的疊加，從而多檔位精確穩定地調節至所需流量點；

2）在超聲波水表檢定標準裝置中采用環形體積管來標定超聲波水表，不僅能夠保證本發明的流量檢定標準裝置的高計量精度，關鍵在于：相對于標準容積罐和電子秤裝置，環形體積管中的標準管段經內加工和拋光處理，具有耐腐、耐磨的特性，穩定性高受環境變化影響較小，是適用于超聲波水表檢定標準裝置的優選標定裝置。
