整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子。整流二極管一般為平面型硅二極管，用于各種電源整流電路中。

4個二極管整流和2個二極管整流出來的電壓都是一樣的，為輸入交流電源電壓的0.9（效率），不過2個二極管整流需要變壓器的中間有一根中間抽頭。

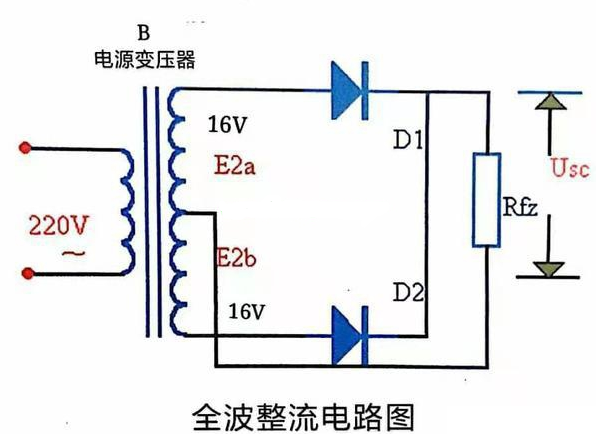

★從全波整流電路圖可以看出，當市電輸入為正半周期時，D1導通，D2截止；當市電為負半周期時D2導通，D1截止，這時負載Rfz上的電流與電壓波形如下圖所示。

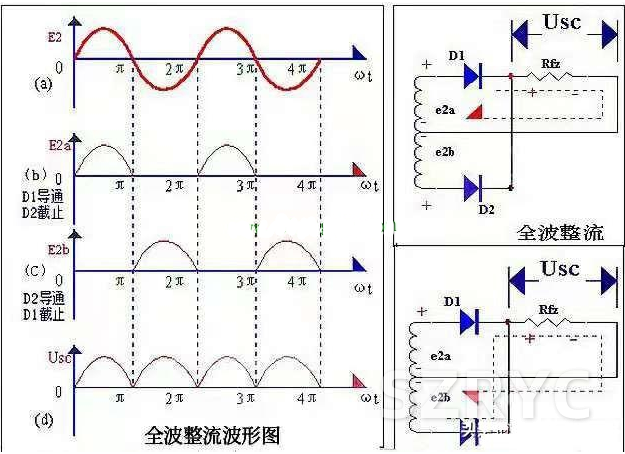

★如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。見上圖所示，它是全波整流電路的電原理圖。全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓E2a、E2b。構成Ea2、D1、Rfz與E2b、D2、Rfz兩個通電回路。全波整流電路的工作原理，可用下圖所示的波形圖說明。在0~π間內，Ea2對D1為正向電壓，D1導通，在Rfz上得到上正下負的電壓；E2b對D2為反向電壓，D2不導通，見圖（4b），在π-2π時間內，E2b對D2為正向電壓，D2導通，在Rfz上得到的仍然是上正下負的電壓；Ea2對D1為反向電壓，D1不導通，見圖（4c）。

全波整流二極管截止時承受2U的反向電壓，流過每一個二極管的平均電流卻是負載平均電流的一半，因此選擇二極管參數的依據與一個二極管的半波整流相比有所不同。由于交流正反兩半周期均有電流流過負載，因此變壓器的利用率也比半波整流高一半。

二極管全波整流的另一種形式即橋式整流電路。單相橋式整流電路內部是由四只二極管組成的。

從上圖3，設在e2第一個半周內，次級線圈繞組a點電位為正，b點電位為負，電流經過D1到負載Rz，再經過D3回到b點，如圖3中的實線箭頭所示。在e2第二個半周期內，次級繞組a點電位變負，b點電位變正，電流則經過D2到負載Rz，再經過D4回到a點，如圖3中的虛線箭頭所示。

★其負載RL兩端的直流電壓：u0=u2×0.9；直流電流RL=u0/RL=0.9u2/RL；橋式整流二極管所承受的最大反向電壓Uam=√2×u2；式中的u2是變壓器次級交流電動勢的有效值。橋式整流二極管每只二極管流過的電流為負載電阻Iz/2。橋式整流堆整流電路的效率與全波整流電路效率一樣，都是0.9u2。此時整流出來的直流電壓成分中，其實是脈動直流電，其波紋系數比較大。

以下為常用的整流二極管型號

常用整流二極管型號大全

極管型號:4148 安裝方式:貼片 功率特性:大功率

二極管型號:SA5.0A/CA-SA170A/CA 安裝方式:直插

二極管型號:IN4007/IN4001 安裝方式:直插 功率特性:小功率 頻率特性:低頻

二極管型號:70HF80 安裝方式:螺絲型 功率特性:大功率 頻率特性:高頻

二極管型號:MRA4003T3G 安裝方式:貼片

二極管型號:1SS355 安裝方式:貼片 功率特性:大功率

二極管型號6A10安裝方式:直插 功率特性:大功率;型號:2DHG型安裝方式:直插 功率特性:大功率

二極管型號B5G090L安裝方式:直插 功率特性:小功率 頻率特性:超高頻
?
型號??????? 最高反向峰值電壓???? 平均整流電流???? 最大峰值浪涌電流(a???? 最大反向漏電流(Ua)???? 正向壓降(V)???? 外型

IN4001????? 50???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN4002???? 100???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN4003???? 200???? 110???? 30???? 5.0???? 1.0???? DO--41
IN4004???? 400???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN4005???? 600???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN4006???? 800???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN4007???? 1000???? 1.0???? 30???? 5.0???? 1.0???? DO--41
IN5391????? 50???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5392???? 100???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5393???? 200???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5394???? 300???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5395???? 400???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5396???? 500???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5397???? 600???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5398???? 800???? 1.5???? 50???? 5.0???? 1.5???? DO--15
IN5399???? 1000???? 1.5???? 50???? 5.0???? 1.5???? DO--15
RL151?????? 50???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL152?????? 100???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL153???? 200???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL154???? 400???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL155???? 600???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL156???? 800???? 1.5???? 60???? 5.0???? 1.5???? DO--15
RL157???? 1000???? 1.5???? 60???? 5.0???? 1.5???? DO--15

普通整流二極管參數(二)???????????????????????
型號??????? 最高反向峰值電壓???? 平均整流電流???? 最大峰值浪涌電流(a???? 最大反向漏電流(Ua)???? 正向壓降(V)???? 外型
RL201???? 50???? 2???? 70???? 5???? 1???? DO--15
RL202???? 100???? 2???? 70???? 5???? 1???? DO--15
RL203???? 200???? 2???? 70???? 5???? 1???? DO--15
RL204???? 400???? 2???? 70???? 5???? 1???? DO--15
RL205???? 600???? 2???? 70???? 5???? 1???? DO--15
RL206???? 800???? 2???? 70???? 5???? 1???? DO--15
RL207???? 1000???? 2???? 70???? 5???? 1???? DO--15
2a01??????? 50???? 2???? 70???? 5???? 1.1???? DO--15
2a02???? 100????? 2????? 70???? 5???? 1.1???? DO--15
2a03???? 200???? 2???? 70???? 5???? 1.1???? DO--15
2a04???? 400???? 2???? 70???? 5???? 1.1???? DO--15
2a05???? 600???? 2???? 70???? 5???? 1.1???? DO--15
2a06???? 800???? 2???? 70???? 5???? 1.1???? DO--15
2a07???? 1000???? 2???? 70???? 5???? 1.1???? DO--15
RY251???? 200???? 3???? 150???? 5???? 3???? DO--27
RY252???? 400???? 3???? 150???? 5???? 3???? DO--27
RY253???? 600???? 3???? 150???? 5???? 3???? DO--27
RY254???? 800???? 3???? 150???? 5???? 3???? DO--27
RY255???? 1300???? 3???? 150???? 5???? 3???? DO--27
??????????????????????
普通整流二極管參數(三)???????????????????????
IN5401???? 50???? 3???? 200???? 5???? 1???? DO--27
IN5402???? 100???? 3???? 200???? 5???? 1???? DO--27
IN5403???? 150???? 3???? 200???? 5???? 1???? DO--27
IN5404???? 200???? 3???? 200???? 5???? 1???? DO--27
IN5405???? 400???? 3???? 200???? 5???? 1???? DO--27
IN5406???? 600???? 3???? 200???? 5???? 1???? DO--27
IN5407???? 800???? 3???? 200???? 5???? 1???? DO--27
IN5408???? 1000???? 3???? 200???? 5???? 1???? DO--27
6a05???? 50???? 6???? 400???? 10???? 0.95???? R--6
6a1???? 100???? 6???? 400???? 10???? 0.95???? R--6
6a2???? 200???? 6???? 400???? 10???? 0.95???? R--6
6a4???? 400???? 6???? 400???? 10???? 0.95???? R--6
6a6???? 600???? 6???? 400???? 10???? 0.95???? R--6
6a8???? 800???? 6???? 400???? 10???? 0.95???? R--6
6a10???? 1000???? 6???? 400???? 10???? 0.95???? R--6
P600a???? 50???? 6???? 400???? 10???? 0.95???? R--6
P600B???? 100???? 6???? 400???? 10???? 0.95???? R--6
P600D???? 200???? 6???? 400???? 10???? 0.95???? R--6
P600G???? 400???? 6???? 400???? 10???? 0.95???? R--6
P600J???? 600???? 6???? 400???? 10???? 0.95???? R--6
P600K???? 800???? 6???? 400???? 10???? 0.95???? R--6
P600M???? 1000???? 6???? 400???? 10???? 0.95???? R--6
