? ? ? ? "壓敏電阻"是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。英文名稱叫"Voltage Dependent Resistor"簡寫為"VDR", 或者叫做"Varistor"。壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種。現在大量使用的"氧化鋅"(ZnO)壓敏電阻器，它的主體材料有二價元素鋅(Zn)和六價元素氧(O)所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種"Ⅱ-Ⅵ族氧化物半導體"。? ?

? 要知道壓敏電阻型號代表什么，我們就要知道壓敏電阻型號每個數字字母的含義，我們可以從下圖開始了解：

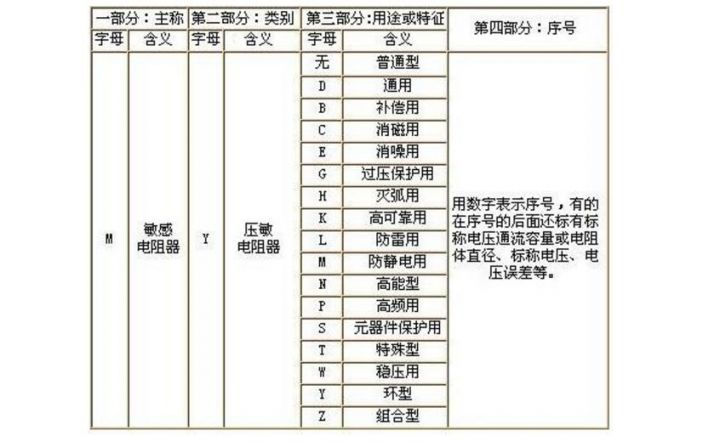

　　圖1壓敏電阻器的型號命名及含義

　　第一部分用字母“M”表示主稱為敏感電阻器。

　　第二部分用字母“Y”表示敏感電阻器為壓敏電阻器。

　　第三部分用字母表示壓敏電阻器的用途的特征。

　　第四部分用數字表示序號，有的在序號的后面還標有標稱電壓、通流容量或電阻體直徑、電壓誤差、標稱電壓等。

　　例如：

　　MYL1-1（防雷用壓敏電阻器）

　　MY31-270/3（270V/3kA普通壓敏電阻器）

　　M——敏感電阻器

　　Y——壓敏電阻器

　　L——防雷用

　　31——序號

　　1-1——序號

　　270——標稱電壓為270V

　　3——通流容量為3kA

　　壓敏電阻型號大全

　　1、05D封裝系列，壓敏電阻壓敏電壓：18~750V

　　承受浪涌電流：100~800A

　　芯片直徑：5mm

　　響應時間＜25ns

　　壓敏電阻05D封裝包含型號有：05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K。

　　2、07D封裝系列，壓敏電阻壓敏電壓：18~820V

　　承受浪涌電流：250~1200A

　　芯片直徑：7mm

　　響應時間＜25ns

　　壓敏電阻07D封裝包含型號有：07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K。

　　3、10D封裝系列，壓敏電阻壓敏電壓：18~1100v

　　承受浪涌電流：500~3500A

　　芯片直徑：10mm

　　響應時間＜25ns

　　壓敏電阻10D封裝包含型號有：10D180L、10D220K、10D270K、10D330K、10D390K、10D470K、10D560K、10D680K、10D820K、10D101K、10D121K、10D151K、10D181K、10D201K、10D221K、10D241K、10D271K、10D301K、10D331K、10D361K、10D391K、10D431K、10D471K、10D511K、10D561K、10D621K、10D681K、10D751K、10D781K、10D821K、10D911K、10D102K、10D112K。

　　4、14D封裝系列，壓敏電阻壓敏電壓：18~1800V

　　承受浪涌電流：1000~6000A

　　芯片直徑：14mm

　　響應時間＜25ns

　　壓敏電阻14D封裝包含型號有：14D180L、14D220K、14D270K、14D330K、14D390K、14D470K、14D560K、14D680K、14D820K、14D101K、14D121K、14D151K、14D181K、14D201K、14D221K、14D241K、14D271K、14D301K、14D331K、14D361K、14D391K、14D431K、14D471K、14D511K、14D561K、14D621K、14D681K、14D751K、14D781K、14D821K、14D911K、14D102K、14D112K、14D152K、14D182K。

　　5、20D封裝系列，壓敏電阻壓敏電壓：18~1800V

　　承受浪涌電流：2000~10000

　　芯片直徑：20mm

　　響應時間＜25ns

　　壓敏電阻20D封裝包含型號有：20D180L、20D220K、20D270K、20D330K、20D390K、20D470K、20D560K、20D680K、20D820K、20D101K、20D121K、20D151K、20D181K、20D201K、20D221K、20D241K、20D271K、20D301K、20D331K、20D361K、20D391K、20D431K、20D471K、20D511K、20D561K、20D621K、20D681K、20D751K、20D781K、20D821K、20D911K、20D102K、20D112K、20D152K、20D182K。

　　6、25D封裝系列，壓敏電阻壓敏電壓：200~1100V

　　承受浪涌電流：15000~18000A

　　芯片直徑：25mm

　　響應時間＜25ns

　　壓敏電阻25D封裝包含型號有：25D201K、25D221K、25D241K、25D271K、25D301K、25D331K、25D361K、25D391K、25D431K、25D471K、25D511K、25D561K、25D621K、25D681K、25D751K、25D781K、25D821K、25D911K、25D102K、25D112K。

　　7、32D封裝系列，壓敏電阻壓敏電壓：200~1100V

　　承受浪涌電流：20000~25000A

　　芯片直徑：32mm

　　響應時間＜25ns

　　壓敏電阻32D封裝包含型號有：32D201K、32D241K、32D271K、32D331K、32D361K、32D391K、32D431K、32D471K、32D511K、32D621K、32D681K、32D751K、32D781K、32D821K、32D911K、32D951K、32D102K、32D112K。

　　8、40D封裝系列，壓敏電阻壓敏電壓：200~1100V

　　承受浪涌電流：30000~40000A

　　芯片直徑：40mm

　　響應時間＜25ns

　　壓敏電阻40D封裝包含型號有：40D201K、40D241K、40D271K、40D331K、40D361K、40D391K、40D431K、40D471K、40D511K、40D621K、40D681K、40D751K、40D781K、40D821K、40D911K、40D951K、40D102K、40D112K。
