LM324簡介：

　　LM324系列器件為價格便宜的帶有真差動輸入的四運算放大器。與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。該四放大器可以工作在低到3。0伏或者高到32伏的電源下，靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源，因而消除了在許多應用場合中采用外部偏置元件的必要性。

LM324的特點：

　　1.短跑保護輸出
　　2.真差動輸入級
　　3.可單電源工作：3V-32V
　　4.低偏置電流：最大100nA
　　5.每封裝含四個運算放大器。
　　6.具有內部補償?shù)墓δ堋?/span>
　　7.共模范圍擴展到負電源
　　8.行業標準的引腳排列
　　9.輸入端具有靜電保護功能

一、lm324引腳圖

通用型低功耗集成四運放LM324。

LM324內含4個獨立的高增益、頻率補償?shù)倪\算放大器，既可接單電源使用 (3～30 V)，也可接雙電源使用(±1.5～±15 V)，驅動功耗低，可與TTL邏輯電路相容。

二、LM324應用電路圖

?

LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或+16V.

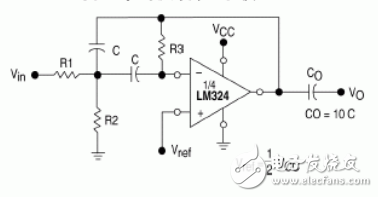

1、多路反饋帶通濾波器電路圖

2、LM324高阻抗差動放大器電路圖

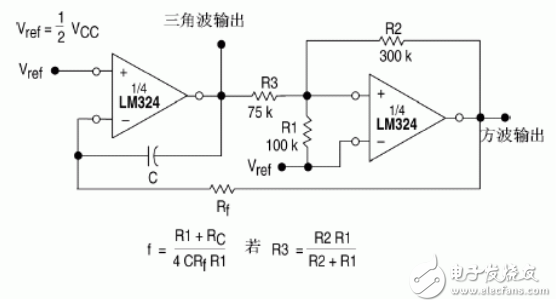

3、LM324函數發生器電路圖

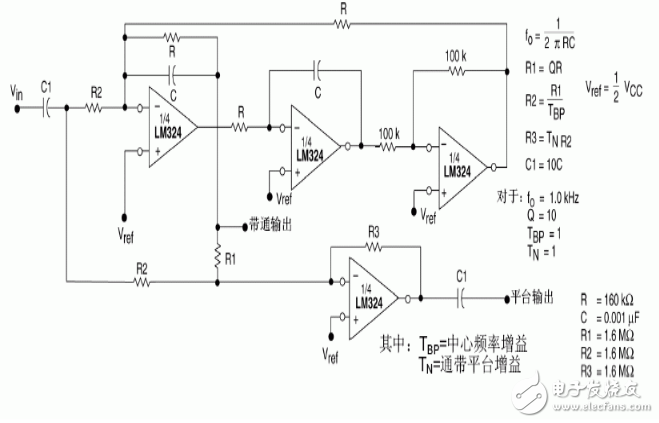

4、LM324雙四級濾波器

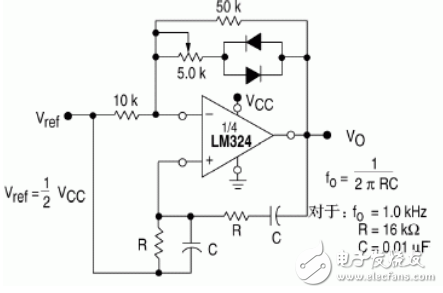

5、LM324維思電橋振蕩器電路圖

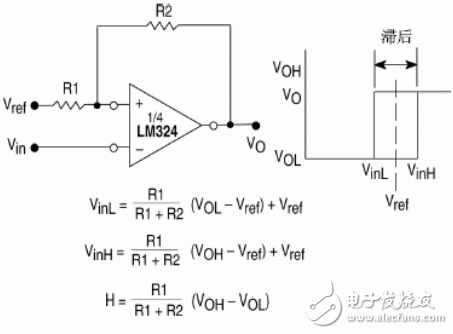

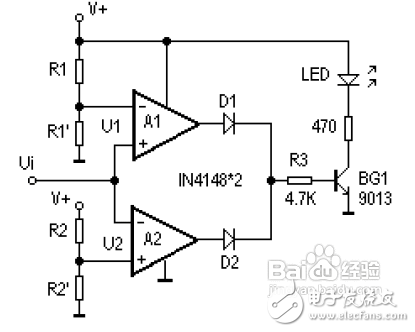

6、LM324滯后比較器電路圖

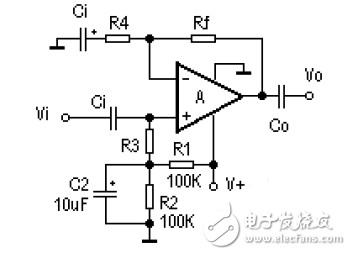

7、反相交流放大器

8、交流信號三分配放大器

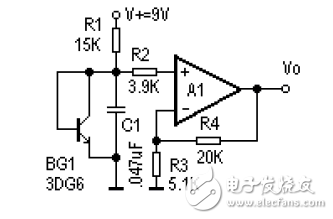

9、有源帶通濾波器

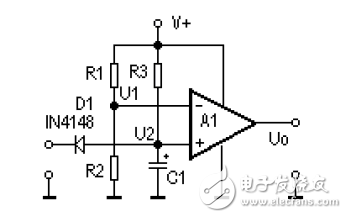

10、單穩態觸發器
