stc89c52rc是STC公司生產的一種低功耗、高性能CMOS8位微控制器，具有8K字節系統可編程可檫除的只讀存儲器。下面我們就來看看stc89c52引腳圖，以及stc89c52單片機的引腳功能。

stc89c52引腳圖

1.主電源引腳VCC和VSS 電源VCC接+5V，VSS接地端，即公共參考地

2.時鐘電路引腳XTAL1和XTAL2

STC89C52芯片內部設置了一個反相放大器，XTAL1為放大器輸入端；XTAL2為放大器的輸出端，也是內部時鐘發生器的輸入端。

使用自激震蕩方式時，XTAL1和XTAL2外接石英晶振，內部振蕩器按照晶振頻率振蕩，產生時鐘信號。

3.控制信號引腳

(1)RST 復位輸入端，加上復位電路用于單片機的上電復位。

(2)ALE/PROG(--------) 低8位鎖存使能輸出/編程脈沖輸入端。（一般不使用）

(3)PSEN(--------) 外部程序存儲器(選通信號)，一般來說只用片內存儲就夠了

(4)EA(----)/VPP外部程序存儲器允許訪問/編程電源輸入，同上。

(5)并行I/O口P0~P3端引腳

①P0口(P0.0~P0.7) 8位漏極開關型雙向I/O端口。可以作為通用I/O

口使用，但必須加上拉電阻。

②P1口(P1.0~P1.7) 內部帶上拉電阻的8位準雙向I/O端口。

③P2口(P2.0~P2.7) 內部帶上拉電阻的8位準雙向I/O端口。

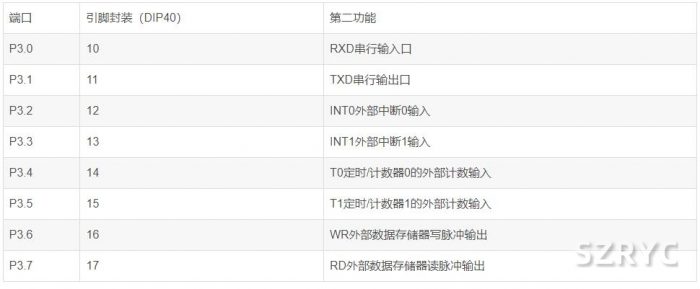

④P3口(P3.0~P3.7) 內部帶上拉電阻的8位多功能雙向I/O端口。
