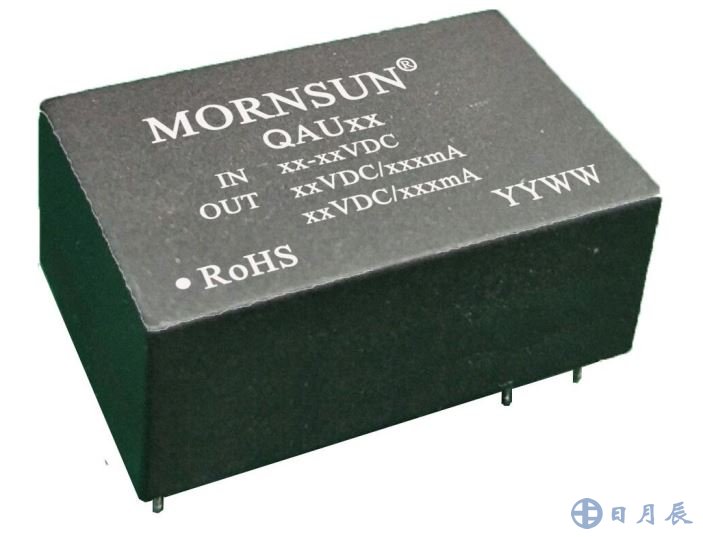

隨著IGBT行業應用的不斷完善，為了更好地適應其發展，金升陽在此領域持續提升技術能力。近期推出高隔離雙路穩壓輸出 IGBT專用驅動器電源—QAU242D2G 系列（受自主專利保護,專利號201520892458.2）。







該系列產品具有4:1超寬輸入電壓范圍，輸入電壓滿足9-36VDC，適用于12V、24V、36V工業環境使用；驅動電源輸出功率達7.2W；采用加強絕緣設計，隔離電壓滿足4200VAC；工作溫度范圍滿足-40℃ to +105℃，適應低溫、高溫等溫度要求較高的工作環境；具有輸入欠壓、輸出過壓、輸出短路保護及自恢復能力等保護功能。



QAU242D2G 系列采用國際電源標準引腳，兼容性強，廣泛應用于：通用變頻器、交流伺服驅動系統、電焊機、不間斷電源(UPS)等領域。



一、產品特性

• 超寬輸入電壓范圍（4:1）:9-36VDC

• 效率高達85%

• 驅動電源輸出率：7.2W

• 輸入-輸出隔離電壓：4200VAC

• 輸出-輸出隔離電壓：3000VAC

• 工作溫度范圍: -40℃ to +105℃

• 輸入欠壓保護，輸出短路、過壓、過載保護

• 可空載使用

• 加強絕緣設計

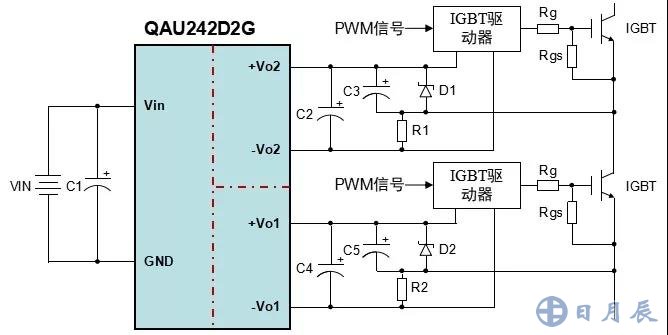

二、應用方案
