HT7700調光控制專用集成電路

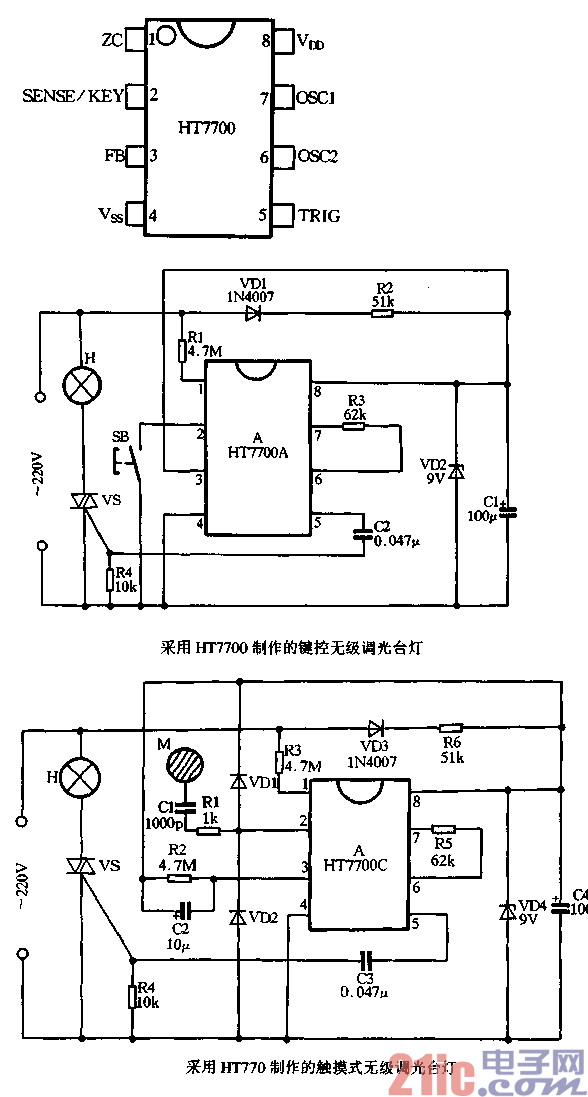

光的電路如圖2-8所示。VDI、VD2、R2與Cl組成電阻降壓整流電路，輸出約9V直流工
作電壓供集成塊A用。剛接通電源時，電燈H處于熄滅狀態。按動開關SB，若按下時間小
于0.7s，燈光晟亮，如果持續按SB，則燈光亮度接96級平滑減弱，釋放SB則燈光保持此
亮度不變。再以小于0.7s時間按SB鍵，則燈熄滅。
采用觸摸控制的無級調光燈的電路如圖2-9所示。它是利用人體感應的信號來觸發調光
的，M為觸摸電極片（也可利用臺燈的金屬殼），手觸時間小于0.7s． 燈光由熄變?yōu)殛闪粒?br /> 繼續觸摸，燈光亮度遂漸減小，松手后燈光就保持此亮度不變。CI是隔離安全電容。

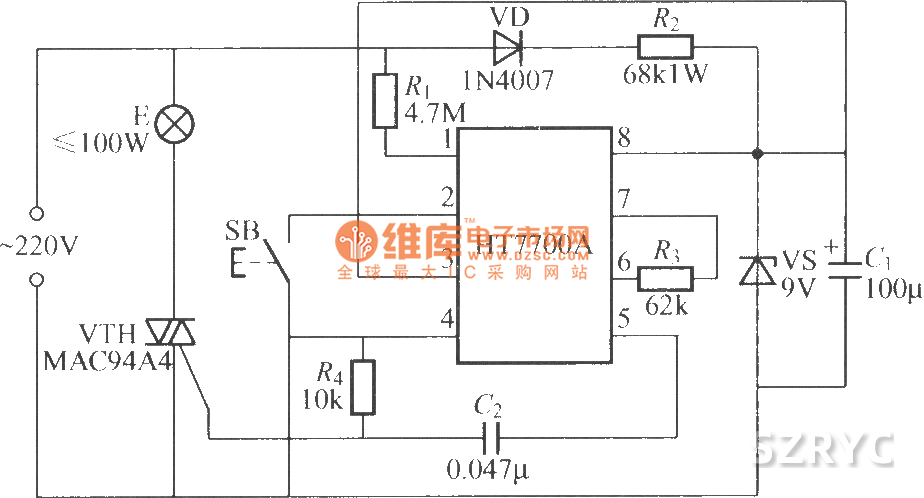

如下圖所示電路，采用HT7700A調光專用集成電路制作的鍵控式無級調光燈，使用SB單按鍵控制，調光亮度具有96級變化。
