? ? ? TO-220與TO-202F外型基本相同，都是2.54mm腳距的3腳單列直插封裝。在我們電子元器件采購的很多時候，由于度 TO-220 .TO-220F 的不了解，性能無從的得知，其之間的區別也無法分清楚，很多時候就因?yàn)檫@樣發生一些小麻煩。下面我們就來講講TO-220 與 TO-220F，從而讓的大家了解并便于選購。

外形圖片

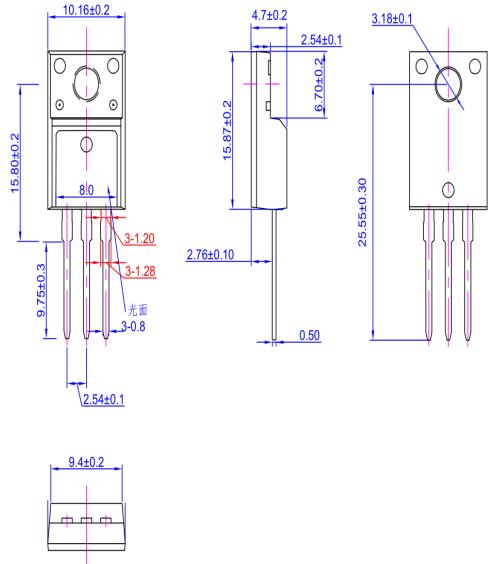

TO-220與TO-220F外觀及封裝尺寸的區別

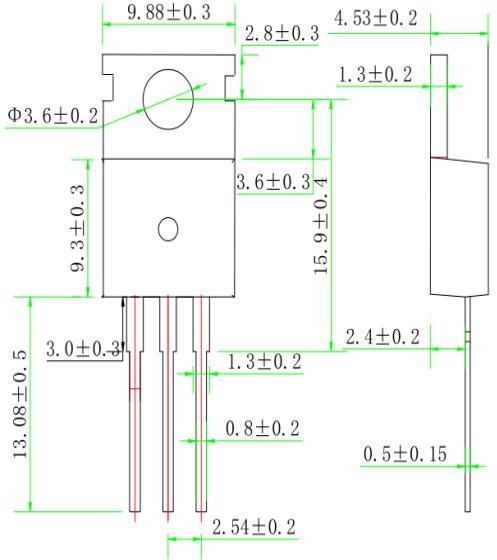

TO-220

散熱

TO-220的封裝后面是一塊鐵片，總所皆知，鐵的導熱性是非常好，可以有效的解決散熱的問題。

那么就有人會問了，TO-220F 是全塑封的，那豈不是起不到散熱的作用了？

答案肯定是不會的啦，在通風條件良好的情況下使用，我們就要考慮到一個絕緣性的問題了。（個可能工程會明白是怎么回事。我就不多說了。） TO-220F 全塑料包裹，使產品的緣性大大提升，也會因空氣潮濕而發生漏電現象。

使用要求

TO-220、TO-220F：TO-220F是全塑封裝，裝到散熱器上時不必加絕緣墊；TO-220帶金屬片與中間腳相連，裝散熱器時要加絕緣墊。這兩種封裝樣式的MOS管外觀差不多，可以互換使用。

TO-220和TO-220F兩個封裝的Pd不同，源于兩種封裝的Rjc不同所致，Tj一般是到150℃，認為Tj=Tc+Pd*Rjc，其中，Tc是離晶圓最近的結構外殼的溫度，Pd是MOSFET上承載的功耗，Rjc是Juction to case的熱阻。
