今天就為大家?guī)磉@款通過協會認證的USB PD充電器的拆解。

一、華碩18W USB PD充電器外觀

ASUS華碩這款USB PD充電器采用純黑色外殼，采用美規標準插腳，正面印滿產品相關信息。

充電器品牌：ASUS；產品型號：AQ18A-59A；輸入：100-240V 50/60Hz 0.5A；輸出：5V/3A、9V/2A；充電器已經通過了USB-IF協議認證、加拿大及美國UL安規認證，并且支持VI級能效標準。

充電器除了正面由參數之外，其他外殼部分均為沒有印字，非常簡潔。

ASUS華碩這款充電器配備的是一個USB-C的輸出接口，縱向布置，與此前見到的堅果R1充電器有別。

三款USB PD充電器體積對比，從左到右分別是堅果R1原裝18W QC4+充電器、華碩USB PD3.0充電器、坤興27W QC4+充電器。

二、華碩18W USB PD充電器測試

通過ChargerLAB POWER-Z KT001檢測，ASUS華碩這款充電器支持USB PD3.0標準，輸出參數為5V/3A以及9V/2A，與標稱一致。

除了USB PD 3.0快充協議之外，這款充電器并不支持其他任何快充協議。給iPhone X充電，功率可以達到13.6W左右。

充iPhone 8 Plus，功率可達到15.6W左右。

充華為mate 9，功率約為17W。

兼容充電小米5充電，但是不能實現快充。

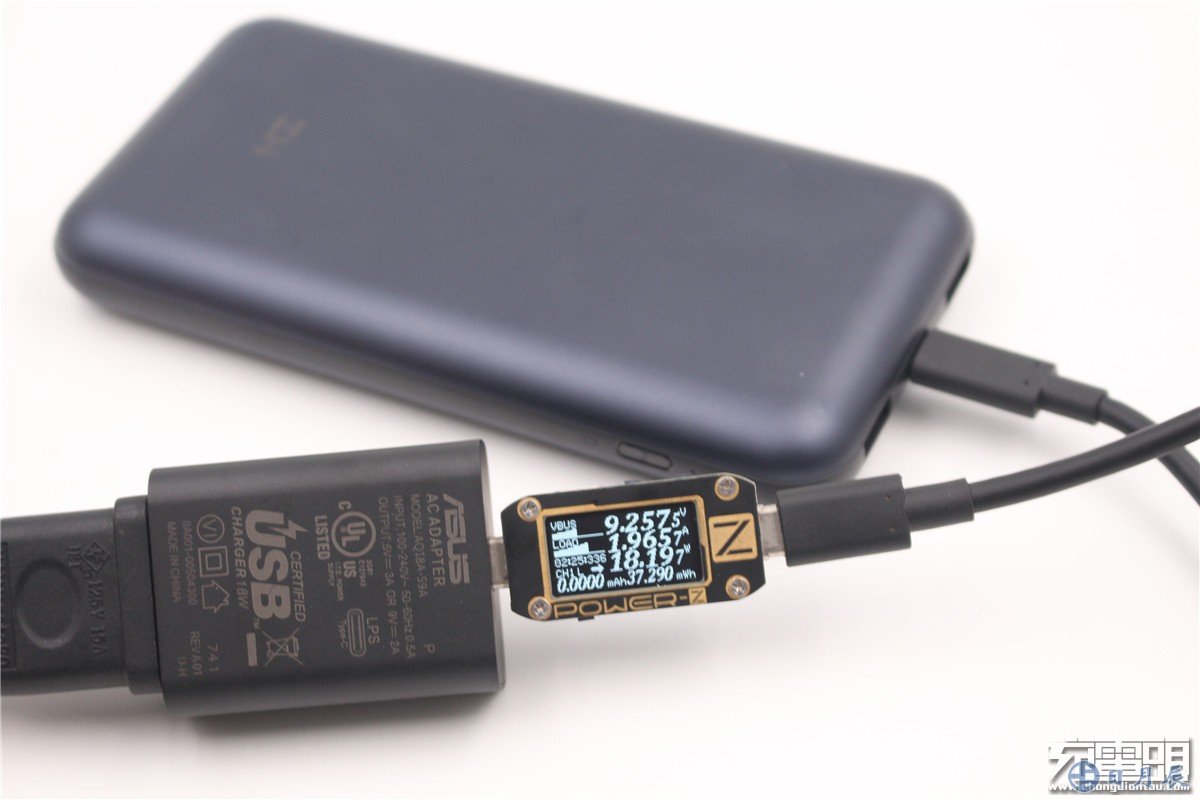

充紫米10號移動電源，功率約18.2W。

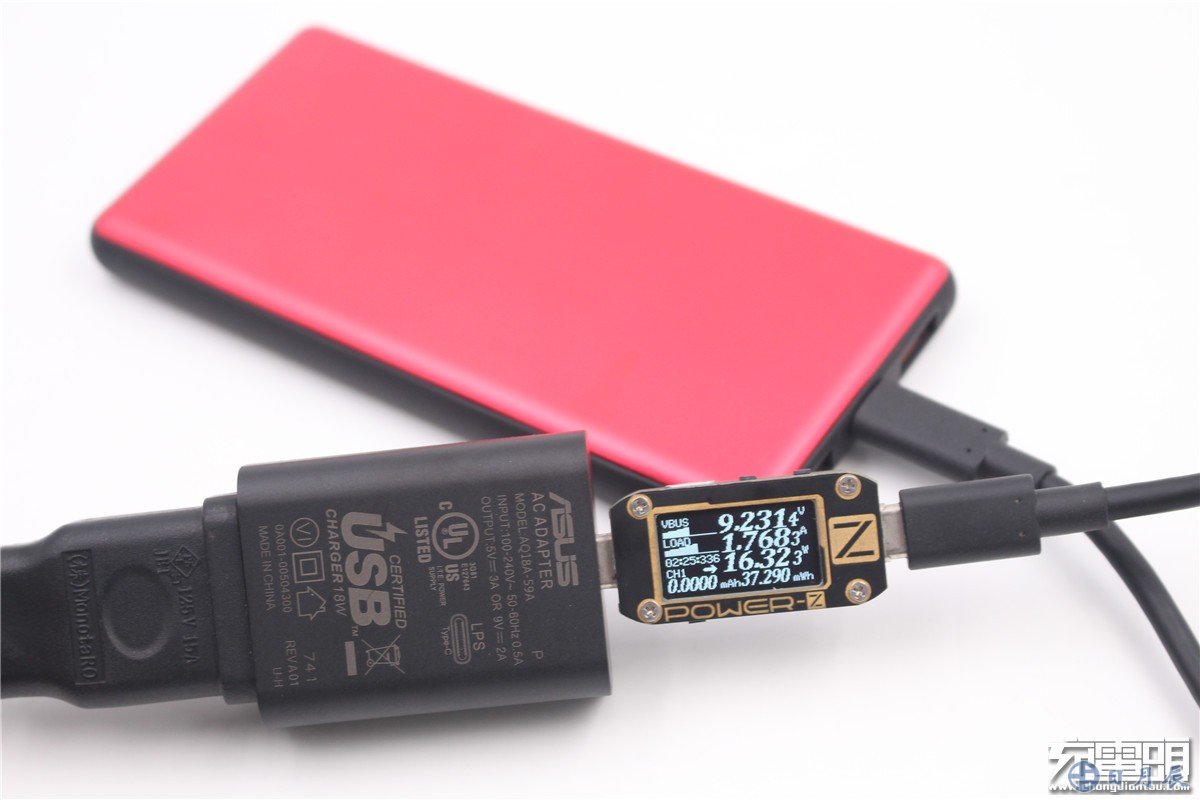

充全漢USB PD移動電源，功率約16.3W。

三、華碩18W USB PD充電器拆解

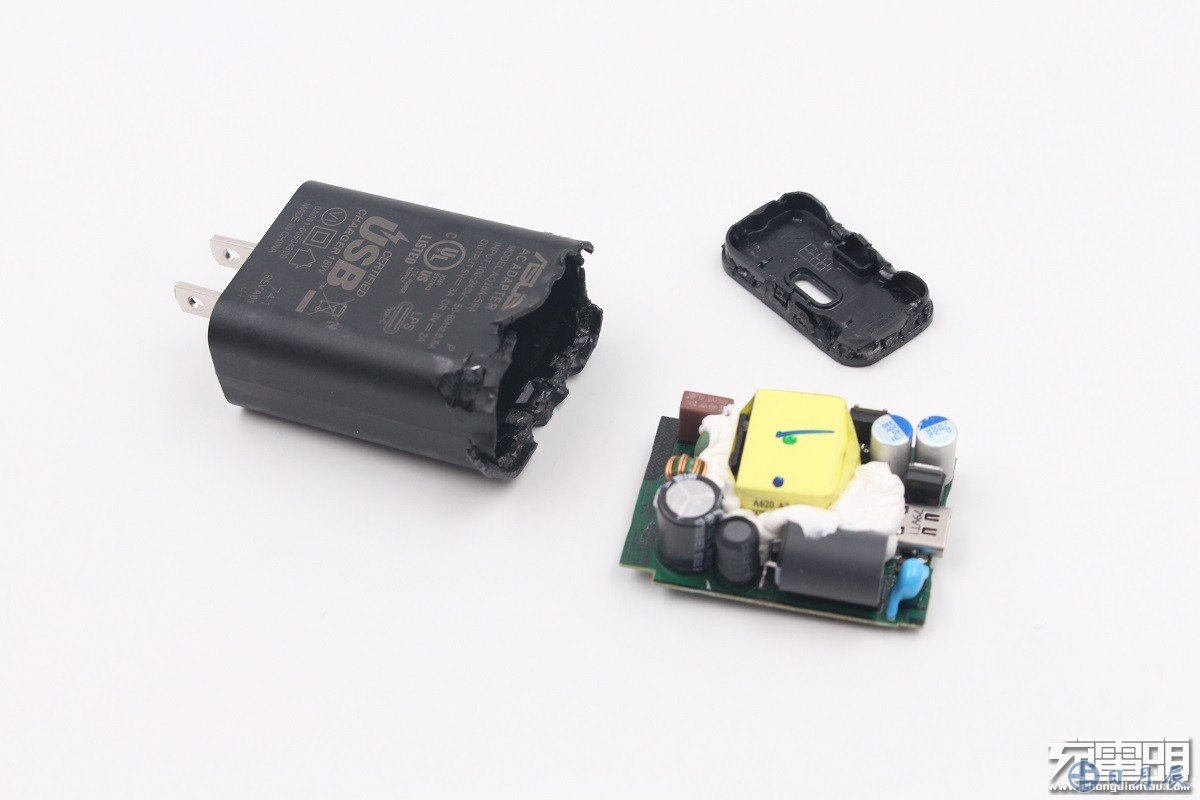

費盡周折才打開聲波焊接的外殼。

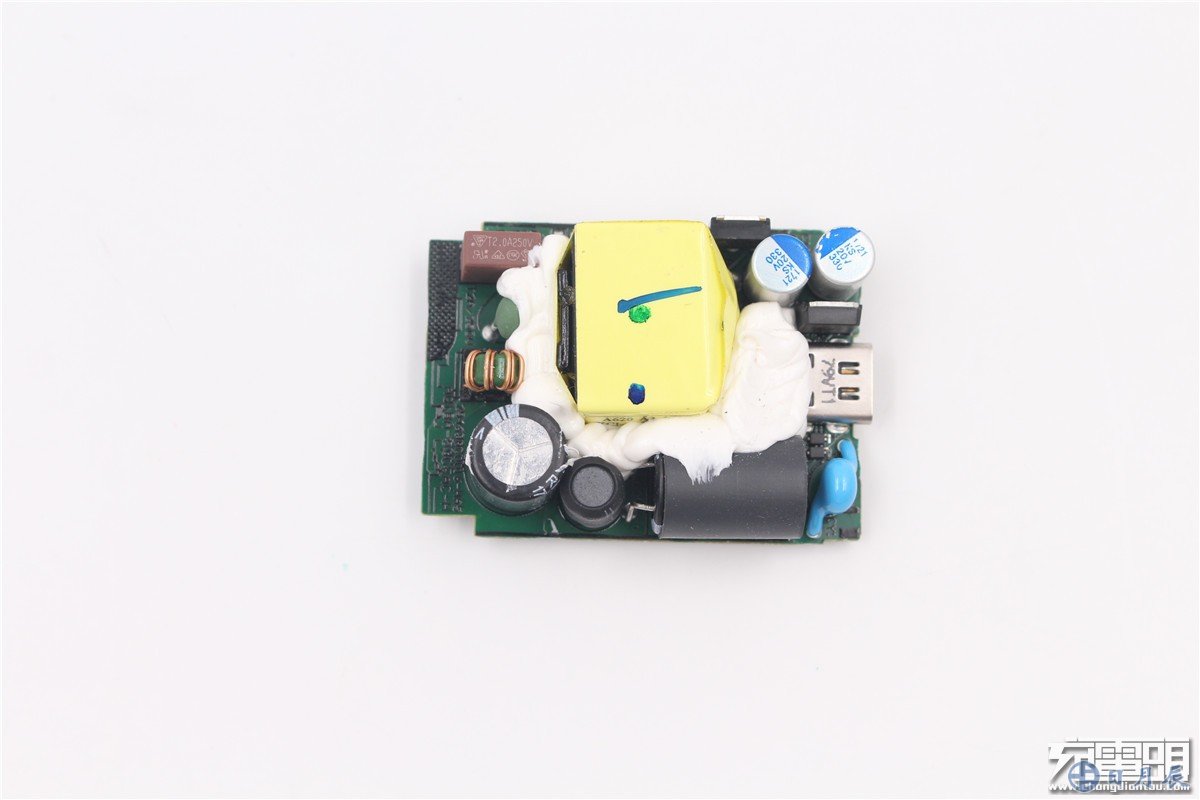

PCB板正面打滿膠水。

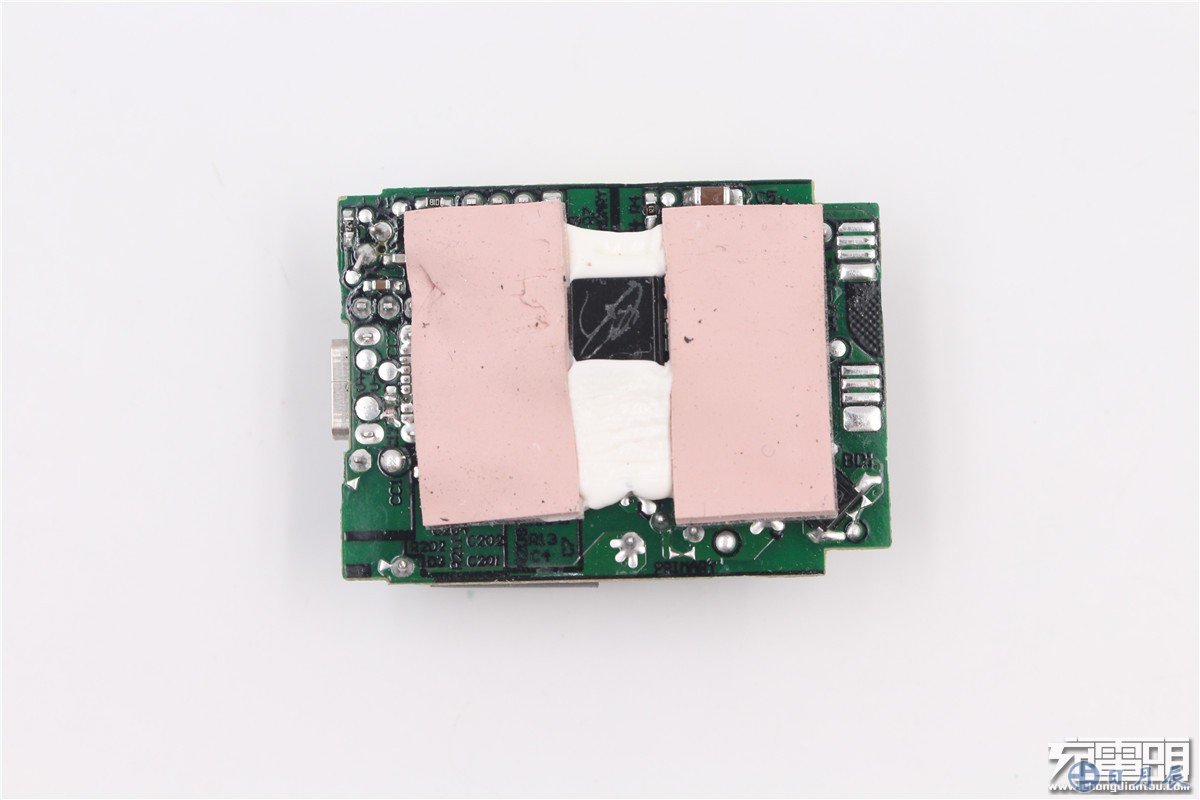

PCB板反面涂有膠水并貼有散熱貼。

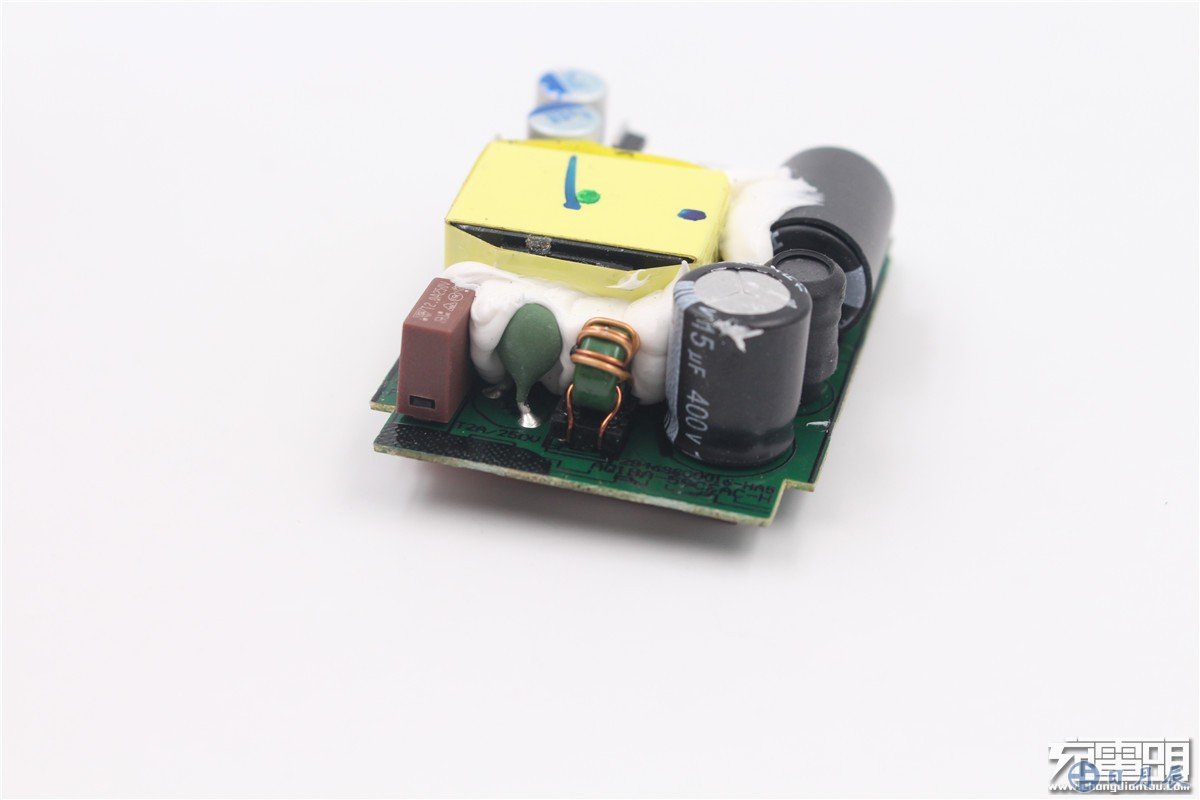

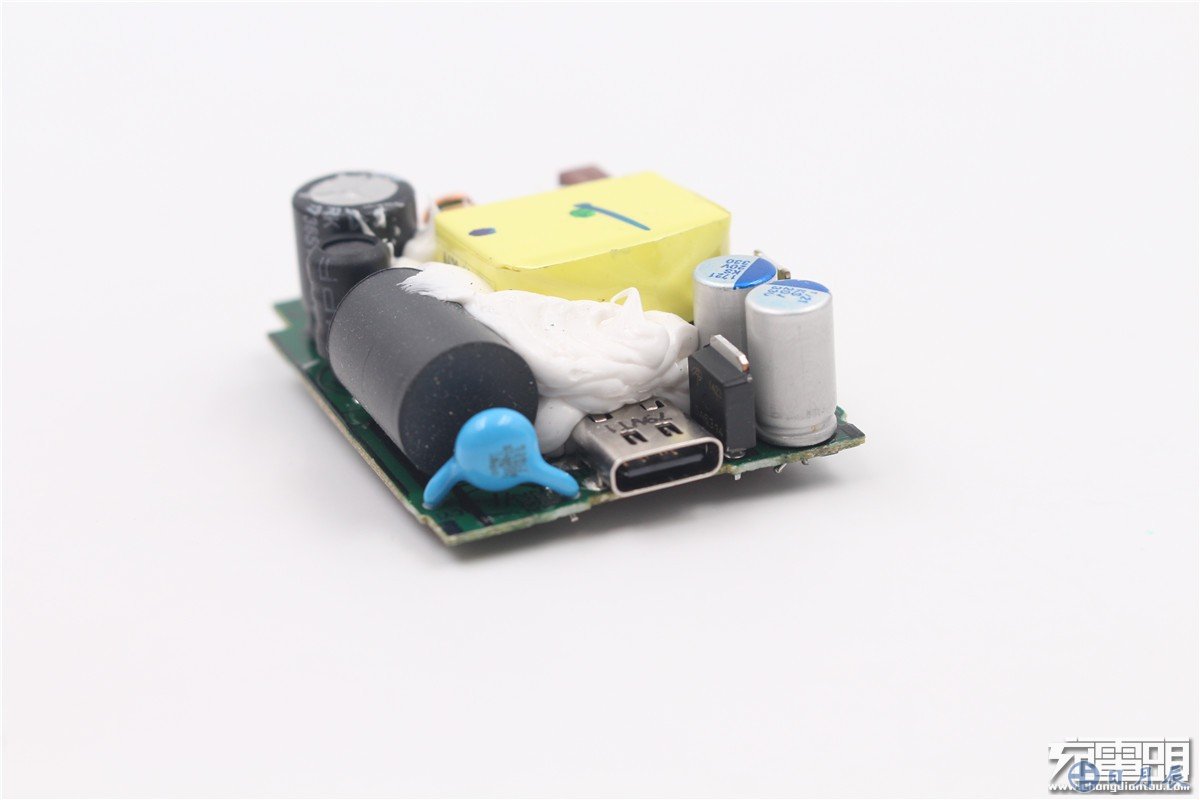

輸入端電感線圈、按規電容、熱敏電阻、高壓濾波電解電容等。
