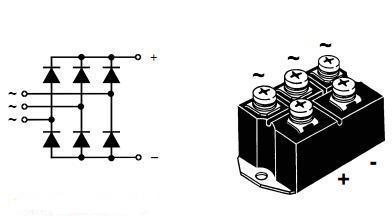

整流橋內部電路如圖所示,是六只二極管串并聯組成的,按測量單只二極管的方法分別測量每只二極管即可.
如用數字表,用測量二極管檔,正向測量時會有壓降顯示,約700mV左右就正常,如壓降很小就是擊穿了,很大就是燒斷了.反向應無壓降顯示,若有就是擊穿了.
用指針表測量用電阻檔,黑表棒接二極管正時一般有數百歐至數K的阻值,反測無窮大就好好的.如果正測反測電阻都小就是已經短路壞了，如果正測反測電阻都大就是已經開路壞了。
