FP7122 產品特性說明?

1. 恒流輸出：IC內部有快速回授機制，輸出電流不受電感量、輸入電壓與輸出 LED 電壓影響。

2. 恒定電流紋波控制：FP7122會自動調整頻率，使LED上的電流紋波固定在±25%。

3. Vin Pin 高壓輸入：VIN pin 可承受達100V的電壓，不用接降壓阻容，減少外部元件。

4. 線性調光功能：在 DIM PIN 輸入電壓0.25V~1.5V可控制輸出20%~100%的LED電流

5. PWM調光功能：在DIM Pin輸入PWM訊號，改變占空比可控制輸出LED電流 0%~100%。

6. 短路保護和過溫保護：可避免燒LED的情況。

7. LED電流計算公式：

腳位說明?

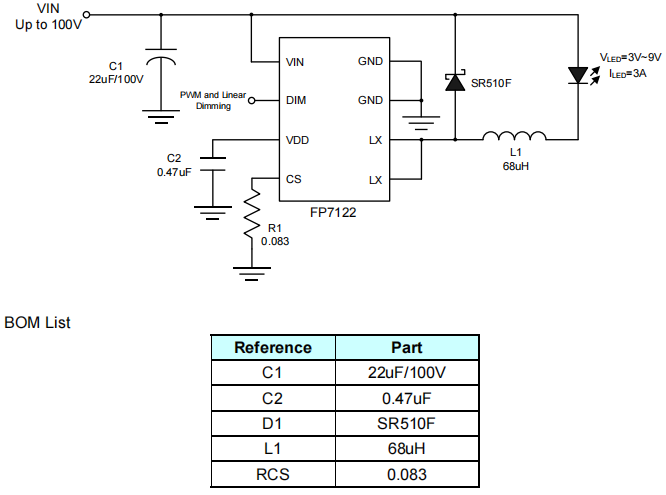

應用電路?

輸入范圍：10.5V~100V ?輸出范圍：LED = 3V~9V

※ 設定比較大電流時候請注意環境溫度請勿過高，否則溫度補償會動作導致無法正常恒流輸出。

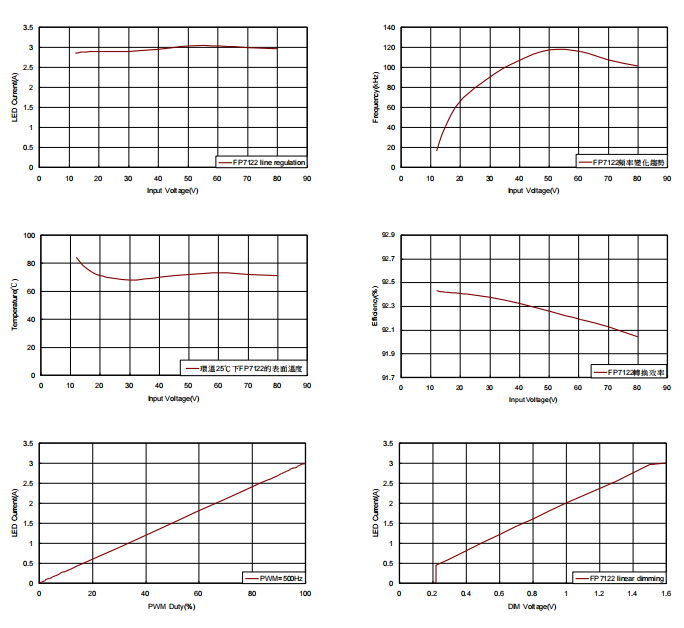

測試條件：測試電路如上頁應用電路所示，LED=3串(9V)，LED電流=3A

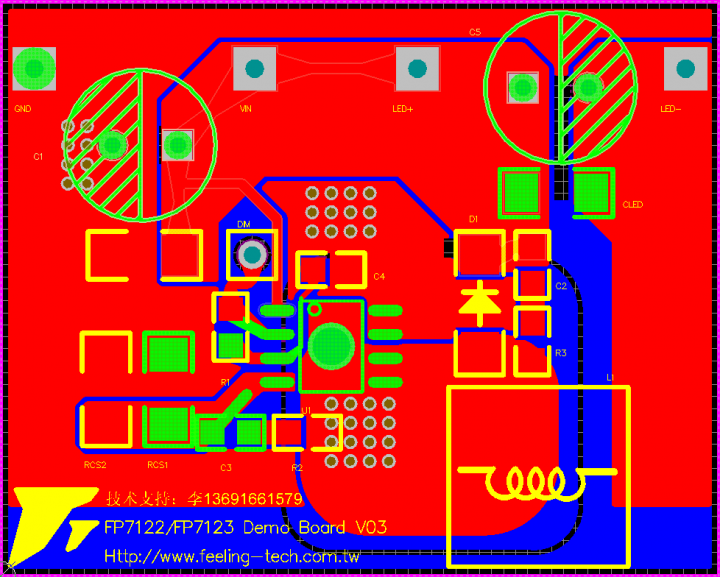

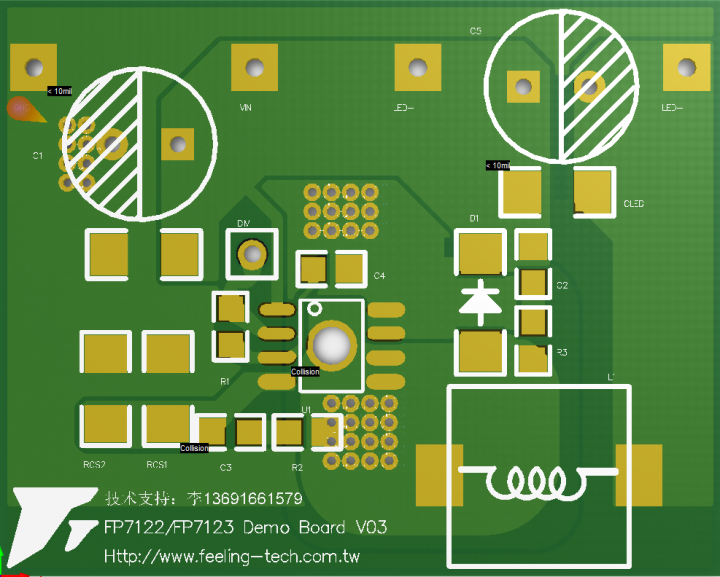

PCB Layout?

注意事項：

1. CS pin與DIM pin 較為敏感，必須縮短走線，盡可能避開電感。

2. VDD 對地電容(C4)盡量靠近IC。

3. 輸入電容(C1)的地盡量靠近電流設定電阻(RCS)的地。

4. PCB 板剩余空間建議都鋪銅走地線，對抗噪聲有比較好的效果。

5. 電感(L1)要避免靠近IC，以免干擾IC的電流偵測。

應用線路設計說明

1. 最大占空比

FP7122 輸出TON最大值是55us，TOFF最小值是0.6us，所以IC可最大工作占空比是98.9%，可是實際應用上需考慮電感上的DCR、MOS的內阻RON、二級管的壓降VD與輸入線的線損RL，依電感公式可推導出以下算式以供參考：

※ 以上算式忽略線損RL

※ VREF是IC 的參考電壓0.25V

※ 從以上公式可得知電感的DCR、MOS的RON與二級管壓降VD都會降低IC可工作大的占空比

2. 電流精度

FP7122 采用平均電流檢測方式，對于電感變化與輸入電壓變化都可以穩定的恒流輸出， ?需注意IC有TON最小值的限制，當IC工作的TON低于最小值(1us)電流精度會開始失準，只要把電感量放大就可以解決問題。TON計算參考上述算式。

3. 溫度補償

FP7122 內部有做溫度補償?shù)墓δ埽?dāng)溫度達 130℃溫度補償功能啟動，會把輸出電流降為40%，溫度如果繼續升高到170℃再啟動過溫保護，過溫保護功能會把 IC 完全關斷。設定比較大電流時候請注意環境溫度請勿過高，否則溫度補償會動作導致無法正常恒流輸出。

4. 工作頻率

FP7122 會隨外部元件設定與輸出電流調整出合適的工作頻率，調整電感量可直接調整工作頻率，一般建議操作在250kHz以下，工作頻率計算可參考以下算式：

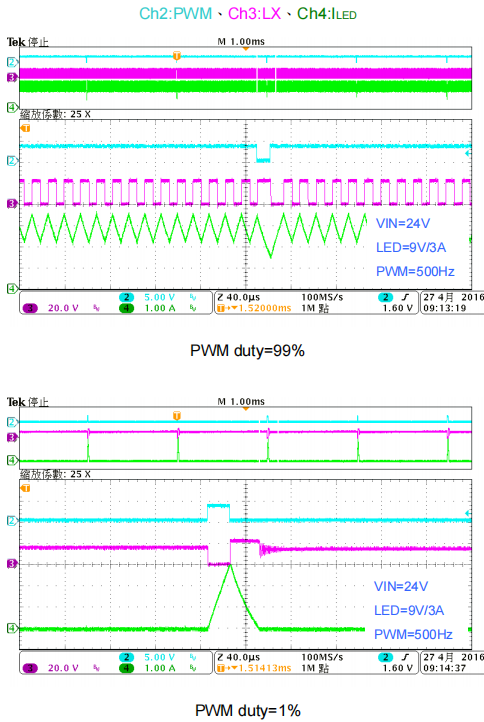

調光控制

FP7122 可輸入 DC 電壓與 PWM 訊號兩種方式做調光，DC 調光范圍是 0.25V~1.5V，可調整輸出電流 20%~100%；PWM訊號調光時候建議頻率設定在200Hz~20kHz，改變PWM占空比可調整輸出電流 0%~100%。
